Chi tiết sản phẩm

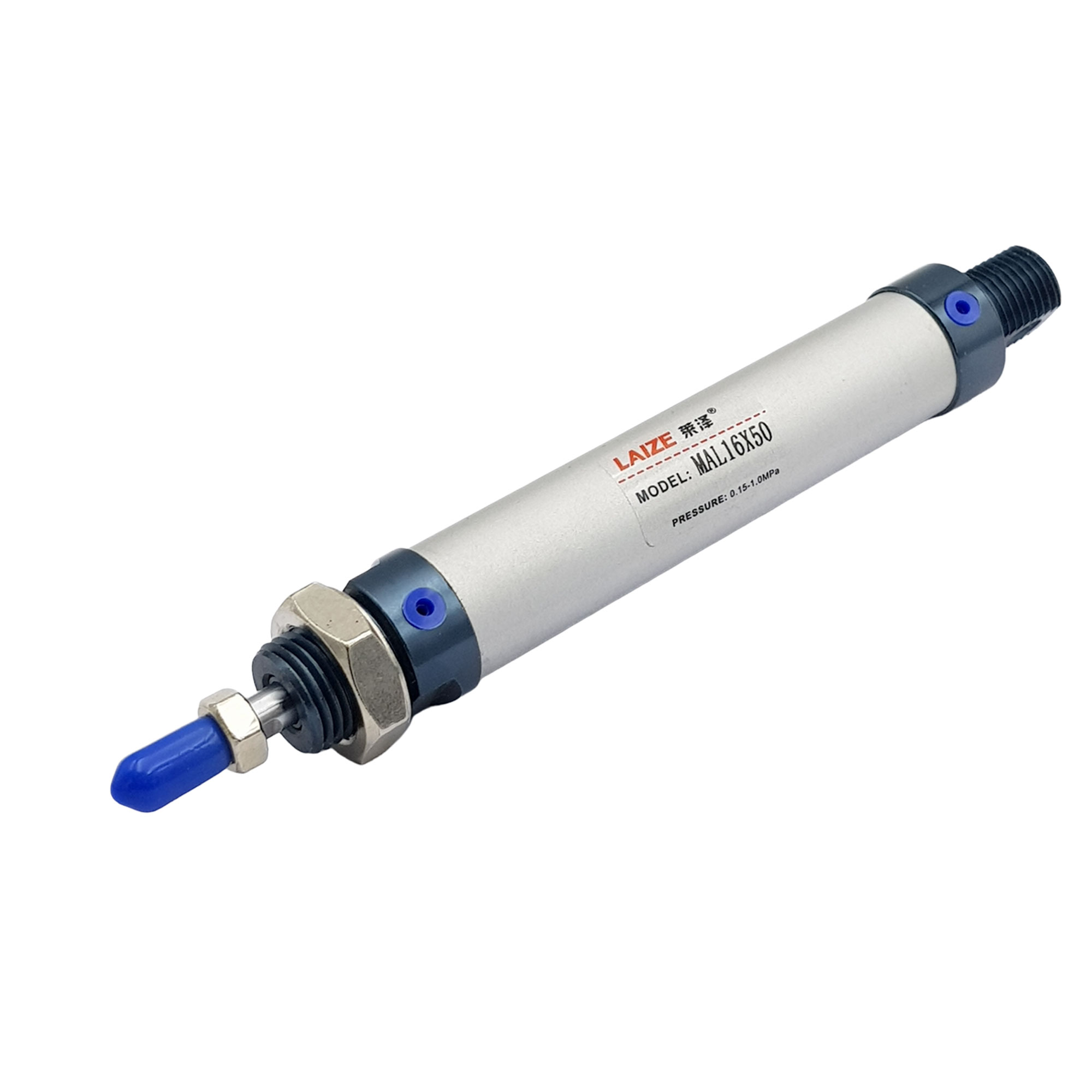

Xi lanh khí nén mini tác động kép 16mm còn được gọi là piston khí nén hoặc pen hơi, là một thiết bị cơ học cung cấp bởi khí nén, hoạt động dựa trên nguyên lý chuyển hóa năng lượng khí nén thành động năng tới thiết bị.

Xi lanh khí nén mini tác động kép thường được ứng dụng trong các thiết bị tự động hóa, y tế, công nghiệp, mô hình đồ án dự án mô phỏng…

Xi lanh khí nén shop đang kinh doanh là model MAL của nhà sản xuất LAIZE có nhiều tùy chọn chiều dài hành trình, quý khách có thể lựa chọn trong phần phân loại.

Phụ kiện của xi lanh khí nén:

Gá đỡ xi lanh
Van điện từ đơn
Van điện từ kép
Van tiết lưu khí nén sử dụng cho xi lanh

Nguyên lý hoạt động của Xi lanh khí nén MAL 16mm tác động kép

Xi lanh hai chiều có hai cổng không khí ở hai đầu xi lanh. Khi cấp khí vào cổng đuôi của xi lanh, xi lanh sẽ đẩy ra. Khi cấp khí vào cổng đầu của xi lanh, xi lanh sẽ đi về. Trong cả hai trường hợp, không khí được xả ra môi trường thông qua van khí điều khiển.

Thông số kỹ thuật

Nhà sản xuất: LAIZE
Model: MAL
Hành trình (tùy chọn): 50mm || 100mm || 150mm || 200mm || 250mm || 300mm || 400mm

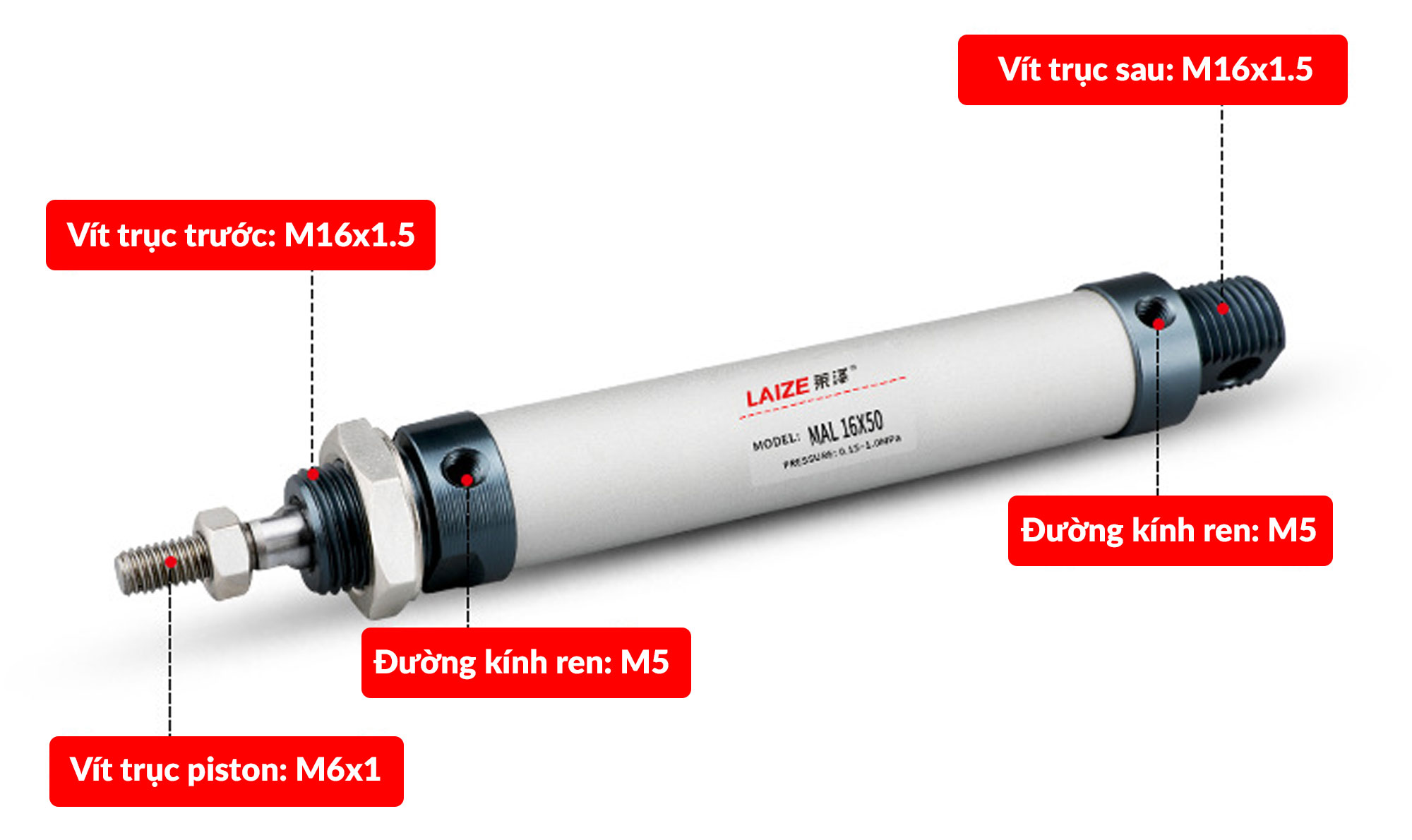

Vít trục sau: M16x1.5
Vít trục trước: M16x1.5
Ren khí vào: M5
Ren khí ra: M5
Vít trục Piston: M6
Loại hành động: tác động kép
Loại thanh: thanh đơn
Điều khiển bằng không khí
Không tự quay lại
Chất liệu: Hợp kim nhôm

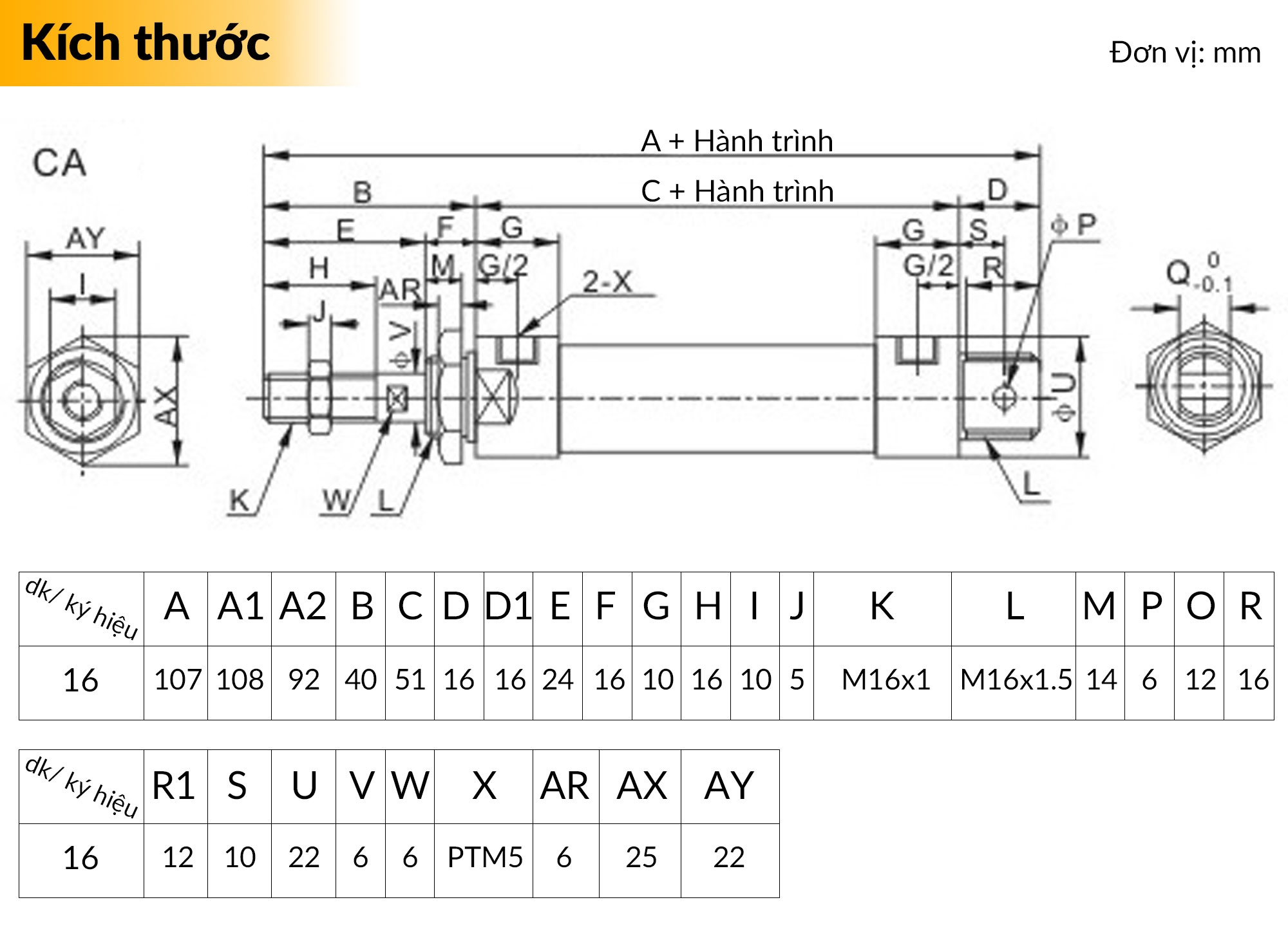

Kích thước chi tiết: xem ảnh kích thước
Trọng lượng: 120g ~ 350g tùy phân loại

Cấu tạo Xi lanh khí nén MAL 16mm

Phần Tĩnh gồm có 3 phần:

Thân xi lanh: Chứa piston và khoang áp suất có 2 lỗ M5 để cấp khí vào.

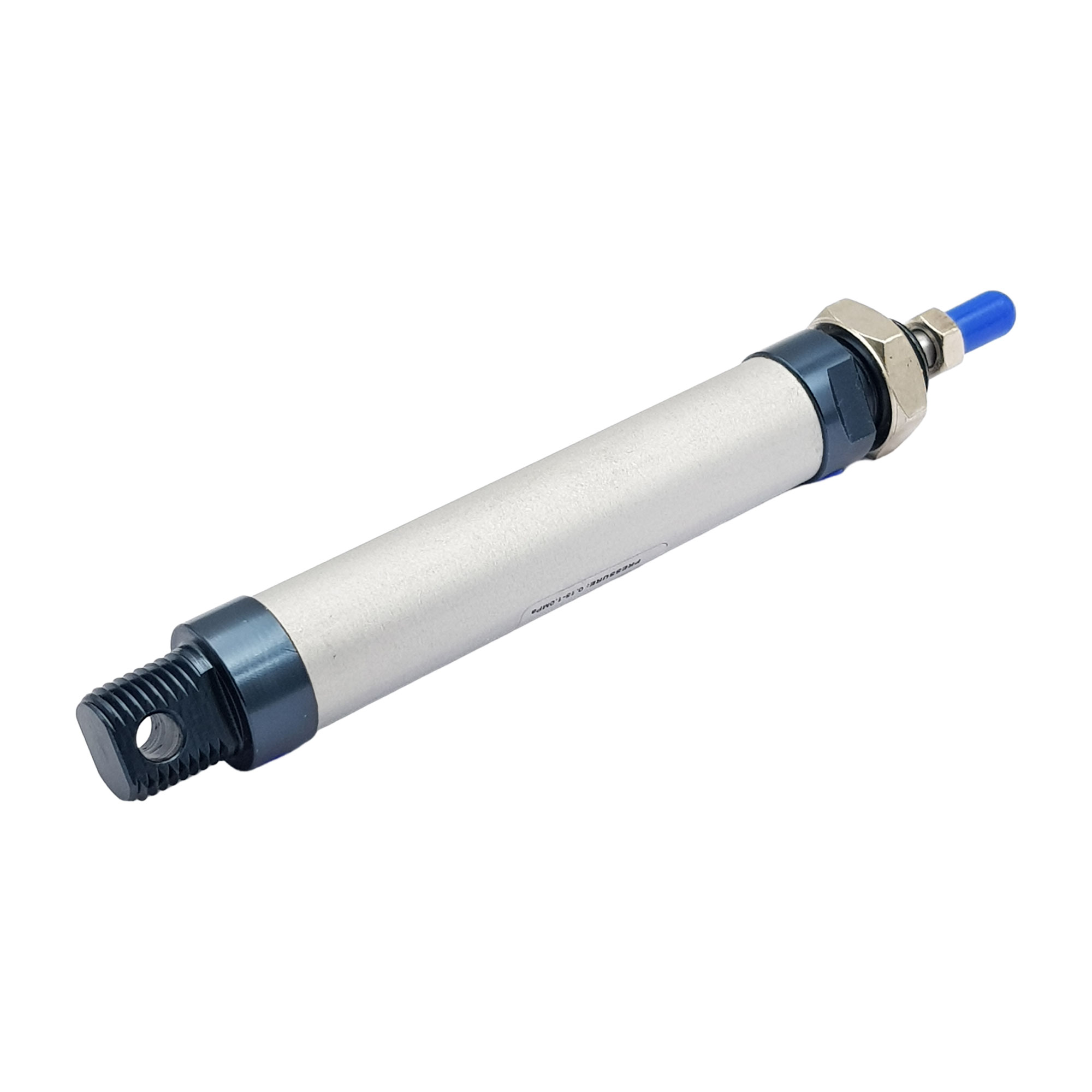

Đuôi xi lanh: Được tiện sẵn ren M16 và có một lỗ đường kính 6mm để lắp gá (gá phải mua thêm).
Đầu xi lanh: Được tiện sẵn ren M16 và đi kèm với đai ốc để lắp với gá (gá phải mua thêm).

Phần Động phần có ty Xi lanh
