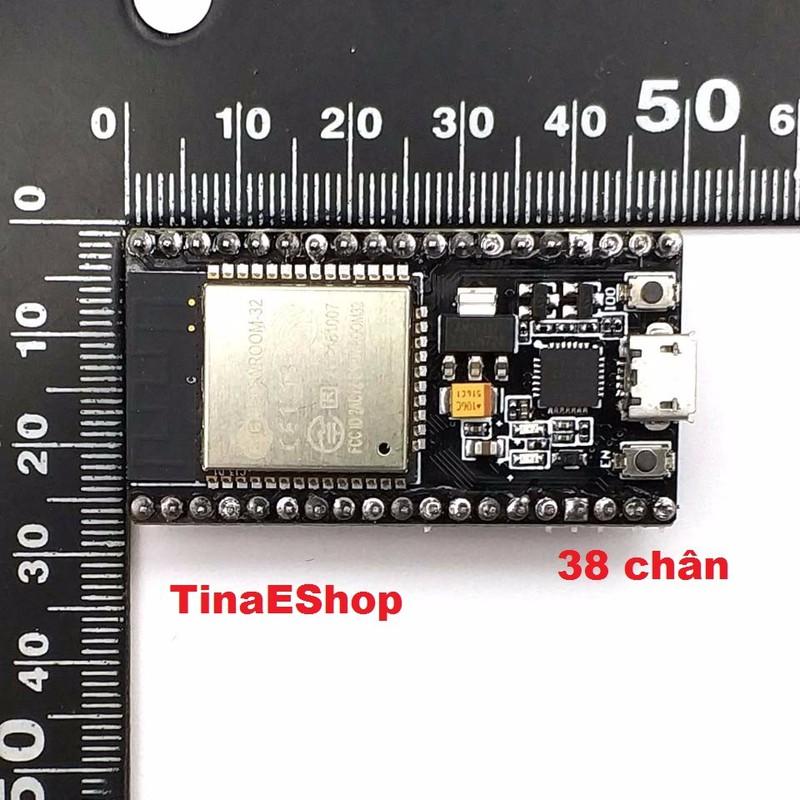

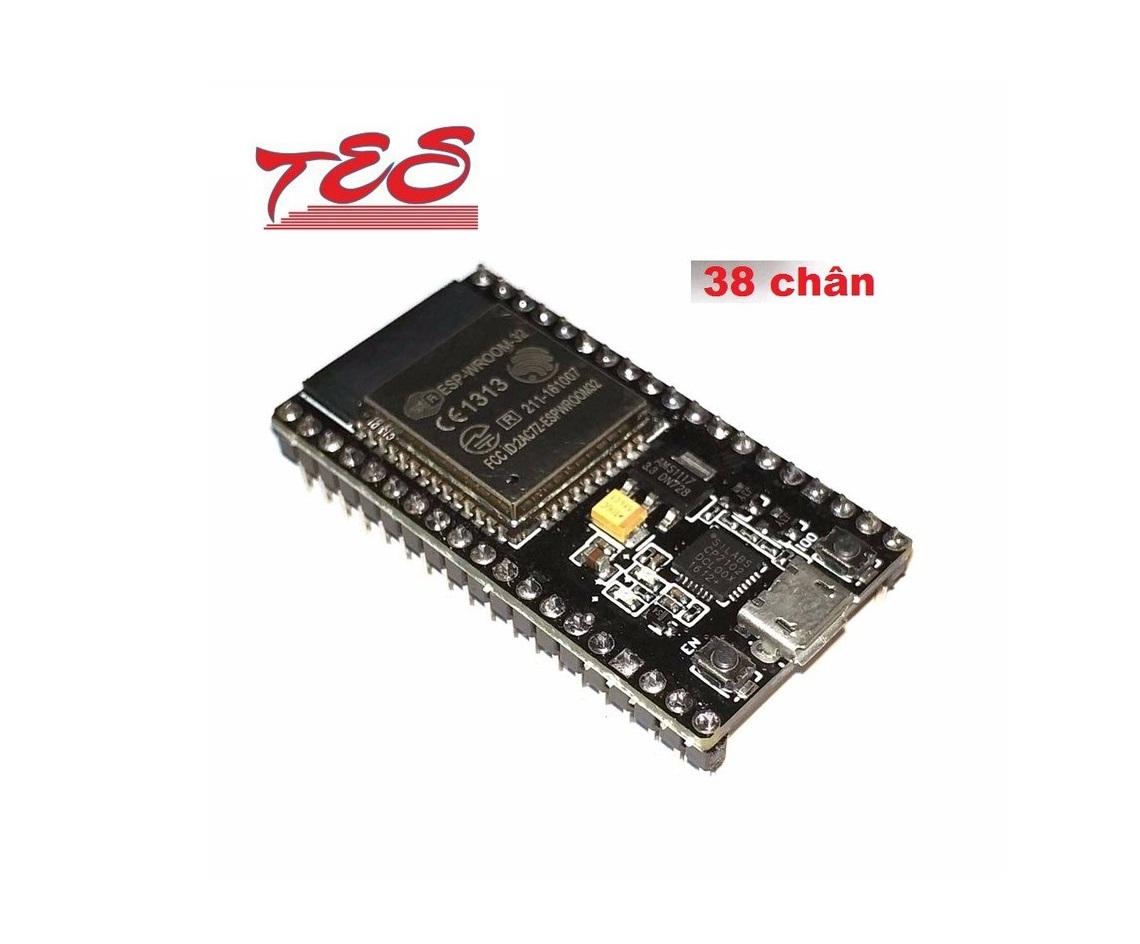

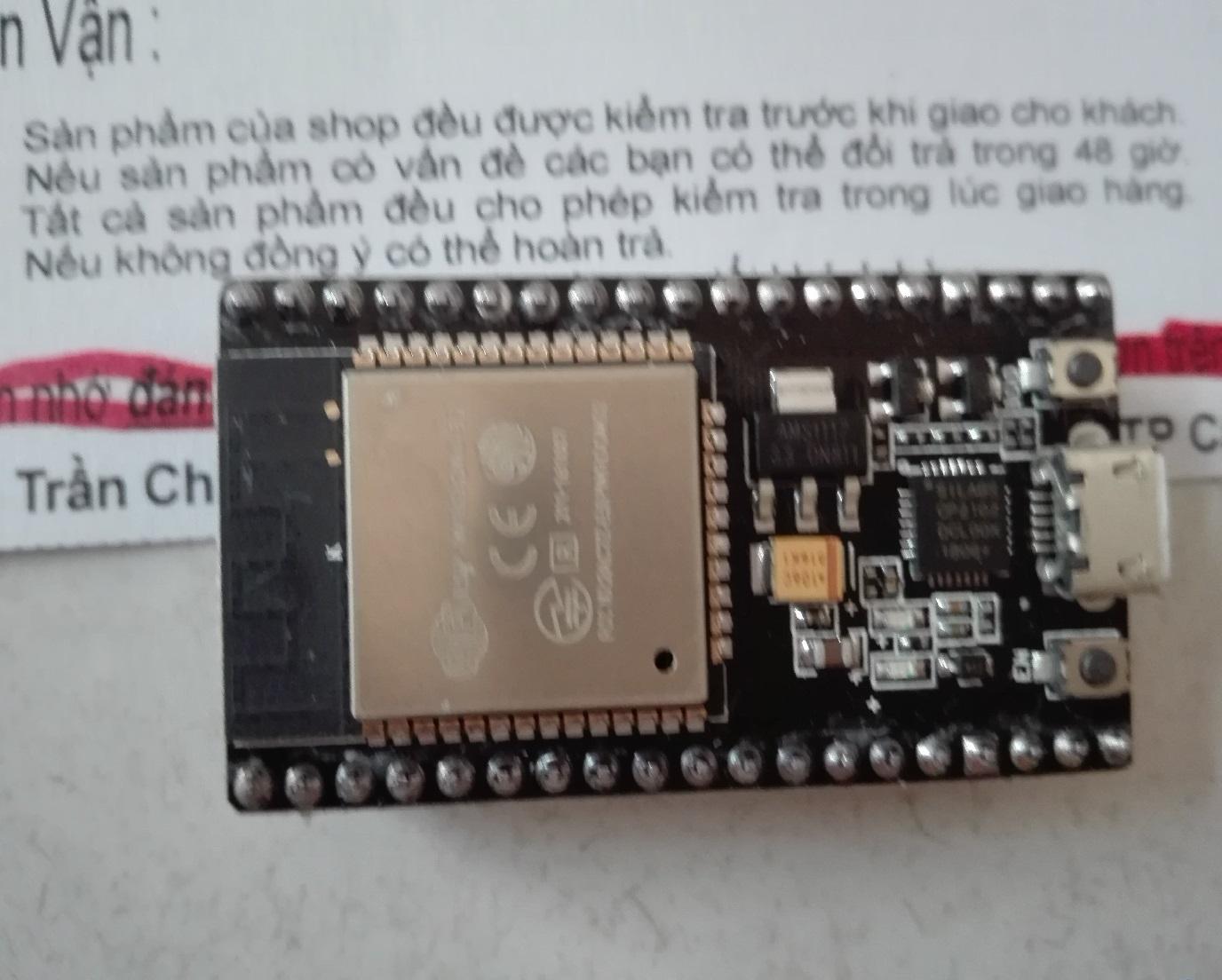

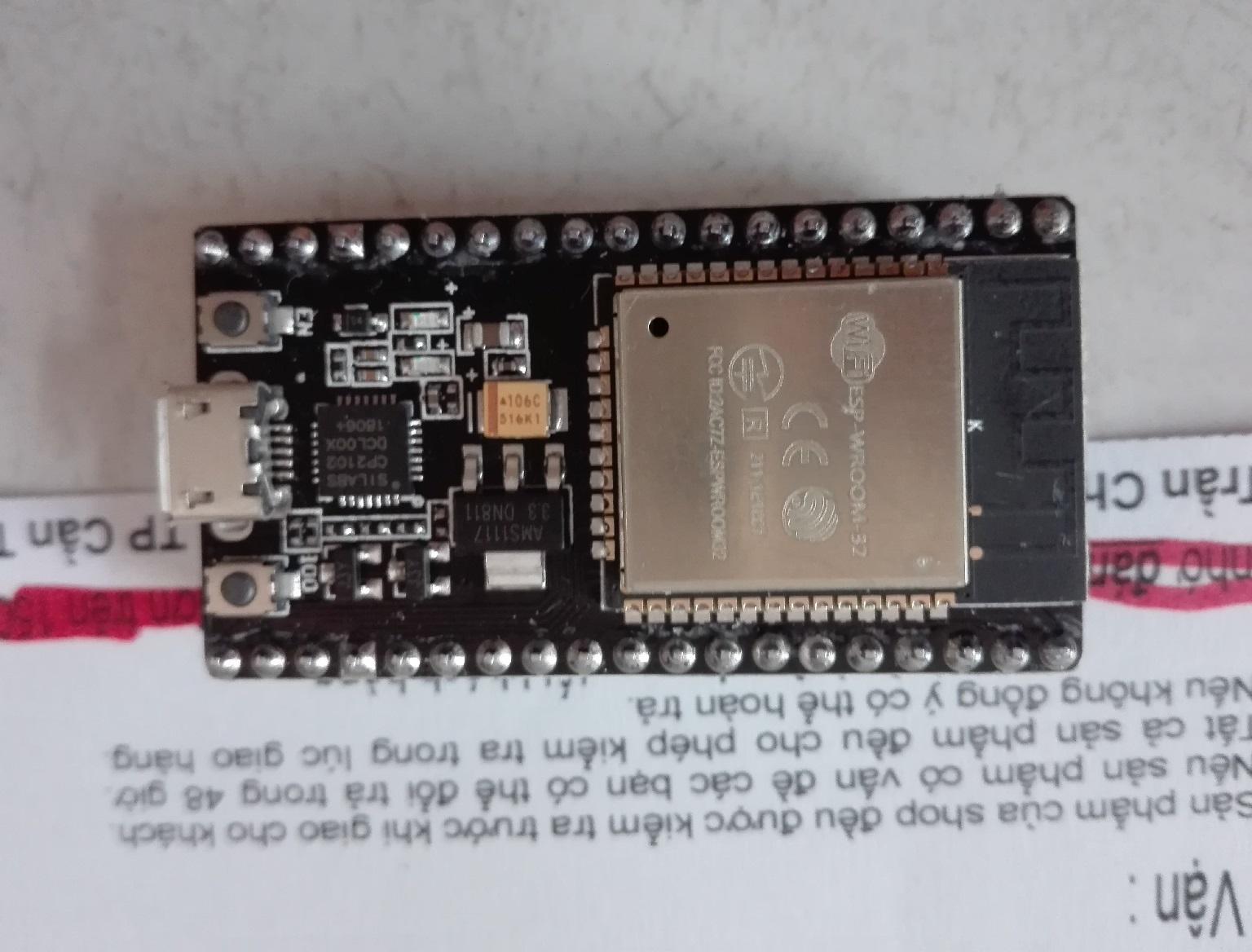

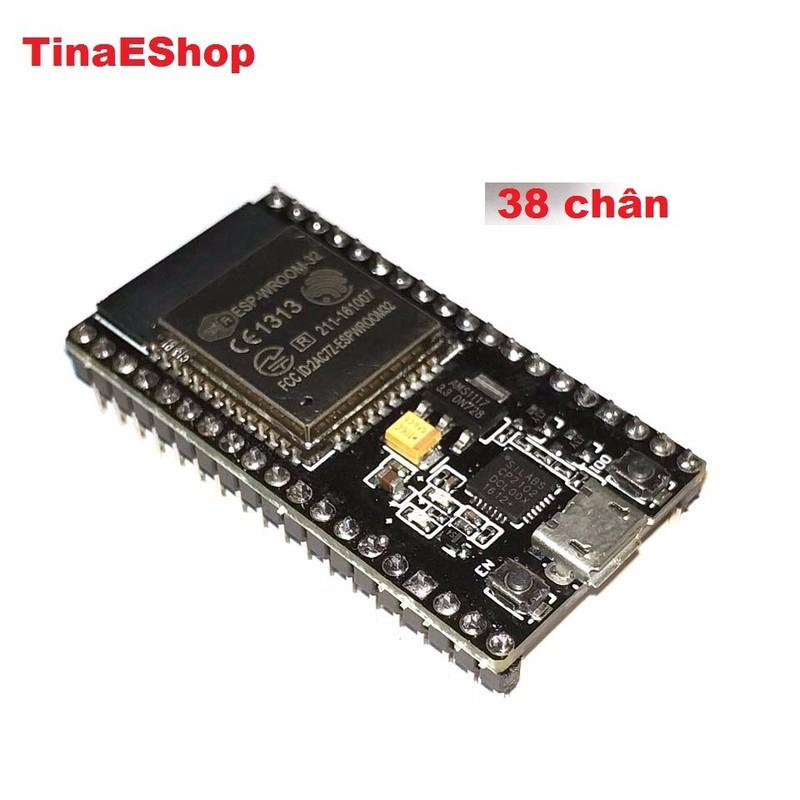

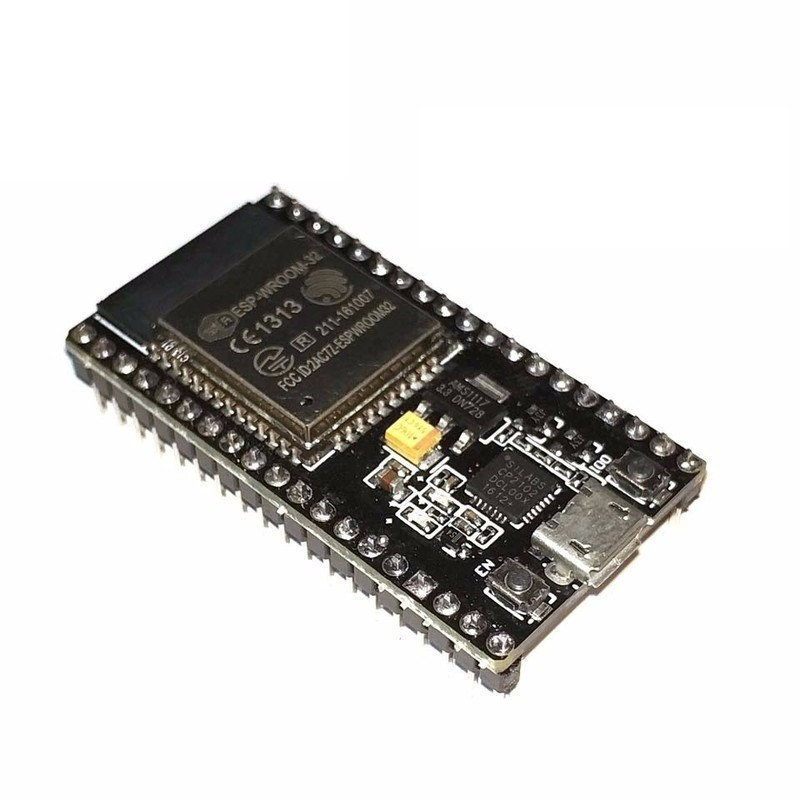

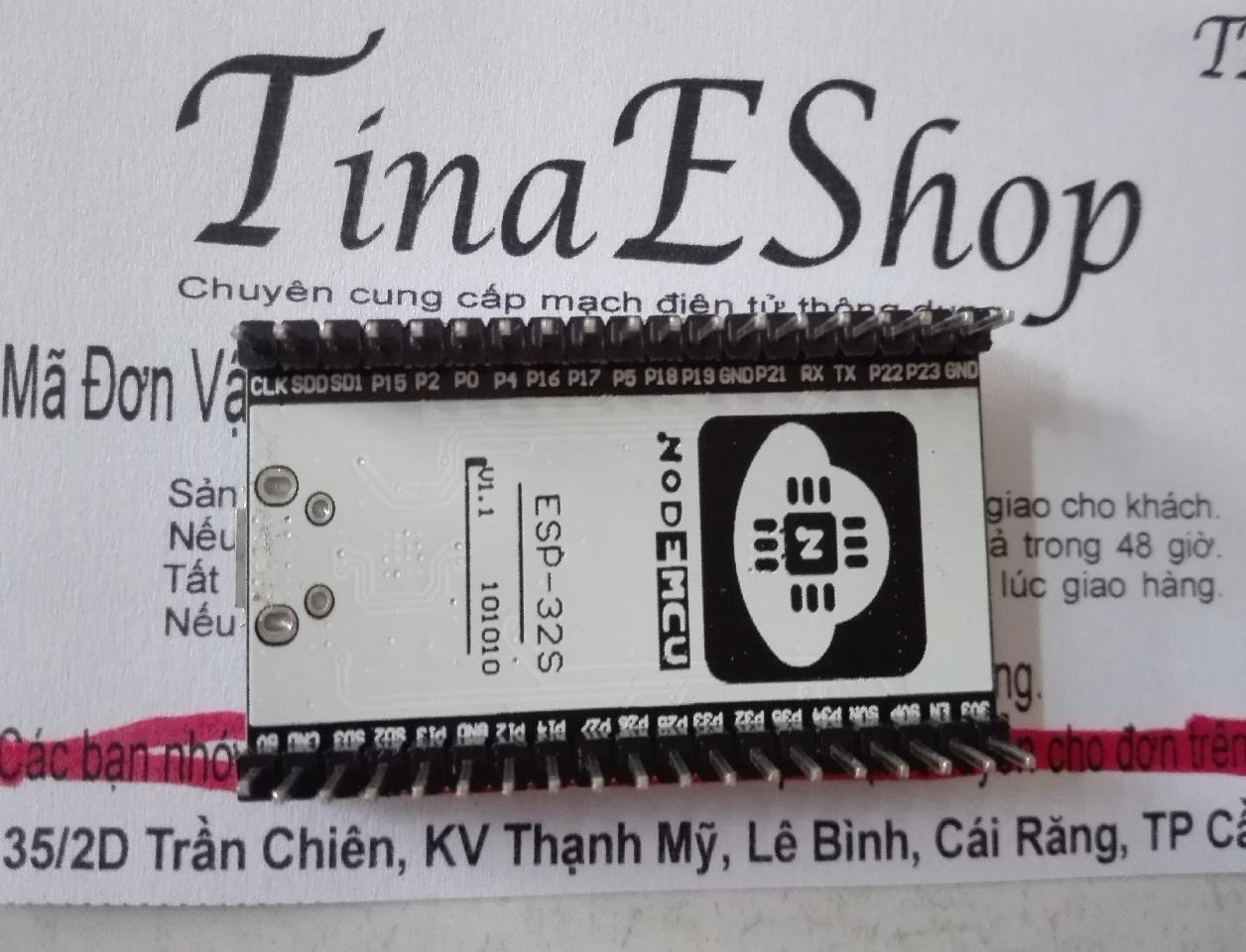

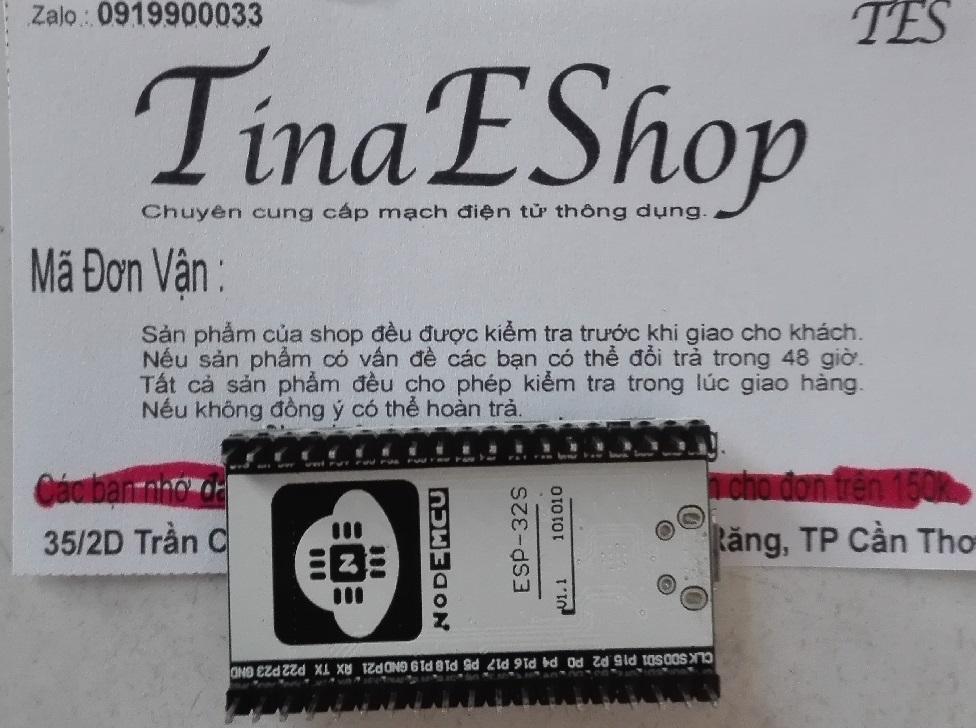

WiFi Bluetooth ESP32 loại 38chân

Mô tả sản phẩm

     KIT WiFi Bluetooth ESP32 được phát triển trên nền module trung tâm là ESP32 với công nghệ Wifi, BLE và nhân ARM SoC tích hợp mới nhất hiện nay, kit có thiết kế phần cứng, firmware và cách sử dụng tương tự Kit NodeMCU ESP8266, với ưu điểm là cách sử dụng dễ dàng, chân ra đầy đủ, tích hợp mạch nạp và giao tiếp UART CP2102, KIT WiFi Bluetooth ESP32 là sự lựa chọn hàng đầu trong các nghiên cứu, ứng dụng về Wifi, BLE và IoT.

Nano32 là sản phẩm từ sự hợp tác của 2 công ty Makerasia và Gravitech từ Thái Lan. Thiết kế dựa trên nền tảng từ ESP32 SoC. Hiện nay, ESP32 là sản phẩm chủ lực của Espressif, với bộ xử lý Xsensa Dual-Core 32-bit khi được cung cấp 600DMPIS.

Thông số kỹ thuật Nano32

• Module: ESP32 SoC, hỗ trợ giao tiếp Wifi và Bluetooth BLE
• Crystal: 40MHz
• RTC: 32.768KHz
• Điện năng tiêu thụ thấp
• Bộ nhớ flash: 4MB
• Giao tiếp: FTDI231, kết nối qua Cable Micro USB
• Có khả năng nạp tự động (không thông qua 2 nút nhấn Reset và Flash như NodeMCU)
• Nguồn ra 3.3V với dòng tối đa đến 1A

Thông số kỹ thuật ESP32 SoC

• CPU: ESP32 Xtensa Dual-Core 32-bit LX6 khi được cung cấp 600DMPIS
• SRAM: 520 KB
• Wifi: 802.11BGN HT40, baseband, stack và LWIP
• Bluetooth: gồm bluetooth truyền thống và BLE(Blutooth Low Ennergy)
• Flash: 4Mbyte (32Mbit)
• Điện áp hoạt động: 2.2-3.6V
• GPIO: 32 chân

ESP32 WiFi

• 802.11 b/g/n/e/i
• 802.11 n (2.4GHz), lên đến 150 Mbps
• 802.11 e: Kết nối không dây đa phương tiện
• WMM-PS, UAPSD
• Block ACK
• Kết hợp A-MPDU và A-MSDU
• Chức năng giám sát và quét tự động
• Bảo mật: (WPA)/WPA2/WPA2-Enterprise/Wi-Fi Protected Setup (WPS)
• Chế độ: BSS Station Mode/SoftAP Mode

ESP32 Bluetooth

• Blutooth: v4.2 BR/EDR và BLE
• Công suất truyền dẫn: 10dBm
• NZIF: -98 dBm
• Adaptive Frequency Hopping (AFH)
• Chuẩn HCI: SDIO/SPI/UART
• UART HCI tốc độ cao, lên đến 4Mbps
• Blutooth 4.2
• Service Discover Protocol (SDP)
• General Access Profile (GAP)
• Security Manage Protocol (SMP)
• Bluetooth Low Energy (BLE)
• ATT/GATT
• HID
• Tất cả cấu hình dựa trên GATT đều được hỗ trợ
• SSP tương tự như GATT
• A2DP / AVRCP / SPP, HSP / HFP, RFCOMM
• CVSD và SBC: audio
• Bluetooth Piconet và Scatternet

32 chân GPIO

• 3xUARTs: UART0, UART1, UART2
• 4xSPI: SPI0, SPI1, HSPI và VSPI
• 2xI2C
• 2xI2C
• ADC input: 12
• I/O: tất cả các chân GPIO đều điều khiển được PWM và Timer
• Debug: OpenODC
• TRAX buffer: 32 kb
• Hỗ trợ flash ngoài lên đến 16MB
• Hỗ trợ giao tiếp SD Card

Bảo mật

• Chuẩn bảo mật: IEEE 802.11 bao gồm WFA, WPA/WPA2 và WAPI
• Security boot
• Flash encryption
• 1024-bit OTP, có thể lên đến 768-bit cho người dùng
• Cryptographic hardware acceleration:
  • AES
  • HASH (SHA-2)
  • RSA
  • ECC
  • Random Number Generator (RNG)

Cảm biến, ngoại vi

• Bộ khuếch đại analog
• Cảm biến Hall
• 10 chân cảm biến điện dung (capacitive touch)
• Crystal: 32KHz

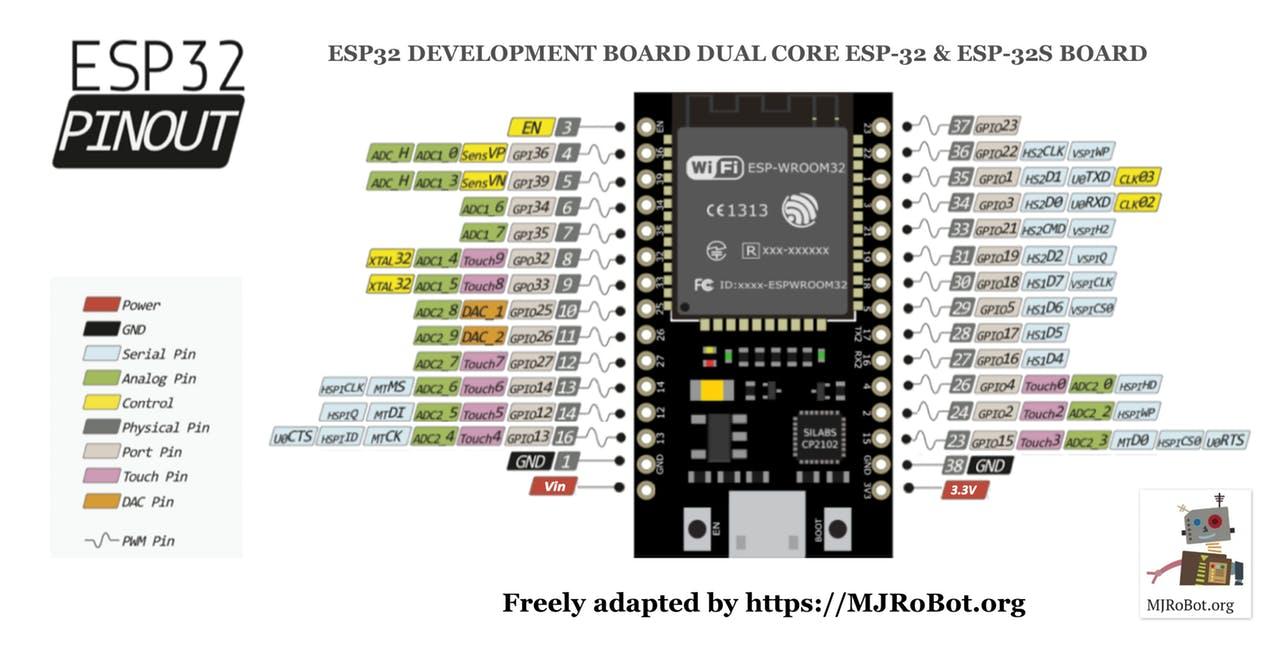

Pinout
