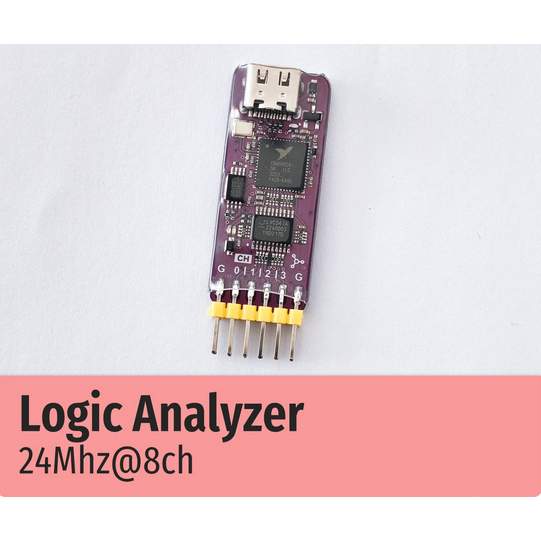

WeAct USB Logic Analyzer DLA Mini 24Mhz 8ch Channels Hardware Debug Tool 5V MCU ARM FPGA Debugger

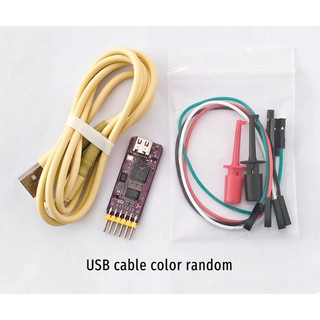

Máy phân tích logic V1 / Mini DLA WeAct LogicAnalyzerV1 là bộ phân tích logic được thiết kế dựa trên bộ điều khiển USB Cypress/Corebai. Nó có thể thu thập 8 kênh cùng một lúc. Tốc độ lấy mẫu tối đa của mỗi kênh là 24 MHz và mức logic tối đa hỗ trợ 5,5V. Phần mềm sử dụng sigrok-PulseView, là mã nguồn mở và hỗ trợ Linux, Windows, Mac OS X và các nền tảng khác. Nó hỗ trợ hơn 100 loại phân tích giao thức và có thể thêm phân tích giao thức của riêng mình. 1. Tốc độ lấy mẫu&&kênh: 24Mhz@8 Kênh 2. Phạm vi đầu vào tín hiệu: 0-5,5V 3. VIH: >2V,VIL: <0,8V 4. Chế độ liên lạc: USB 2.0 (Để đảm bảo tốc độ lấy mẫu là 24Mhz, cố gắng không sử dụng đế cắm USB) GITHUB && Cách sử dụng Phần mềm sigrok-PulseView phần mềm fx2lafw Thông tin chi tiết sản phẩm Gói 1: LogicAnalyzer x1 Gói 2: LogicAnalyzer x1 + Cáp Type-C x1 Gói 3: LogicAnalyzer x1 + Cáp Type-C x1 + Dây nhảy silicon 20cm x4 + Móc thử x2 Logic Analyzer V1 / Mini DLA WeAct LogicAnalyzerV1 is a logic analyzer designed based on Cypress / Corebai USB controller. It can collect 8 channels at the same time. The maximum sampling rate of each channel is 24Mhz, and the maximum logical level supports 5.5V. The software adopts sigrok-PulseView, which is open source, and supports Linux, Windows, Mac OS X and other platforms. It supports more than 100 kinds of protocol analysis, and can add its own protocol analysis. 1. Sampling rate&&channels: 24Mhz@8 Channel 2. Signal input range: 0-5.5V 3. VIH: >2V,VIL: <0.8V 4. Communication mode: USB 2.0 (In order to ensure the sampling rate of 24Mhz, try not to use USB docking station) GITHUB && How to use Software sigrok-PulseView fx2lafw fIrmware Product Details Package1:LogicAnalyzer x1 Package2:LogicAnalyzer x1+Type-C Cable x1 Package3:LogicAnalyzer x1+Type-C Cable x1+20cm Silicon Jump Wire x4 +Test Hook x2
