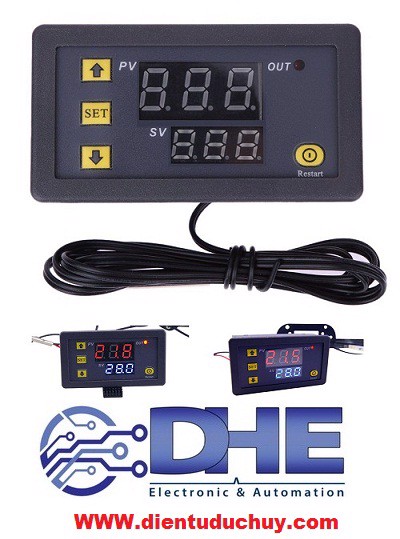

W3230 MẠCH CÀI ĐẶT VÀ KIỂM SOÁT NHIỆT ĐỘ - LỰA CHỌN 220V/12V/24V

- Bộ điều khiển W3230 có chức năng đo, hiển thị, cài đặt và kiểm soát nhiệt độ bằng cách đóng

ngắt thiết bị qua 1 tiếp điểm relay. Nhiệt độ đo được hiển thị bằng led 7 đoạn màu đỏ bên trên,

nhiệt độ cài đặt được hiển thị bởi led màu xanh dương bên dưới. Các phím + , -, SET dùng để cài

đặt nhiệt độ mong muốn

- Được đóng gói trong vỏ nhựa plastic cho sản phẩm nhìn rất thẩm mỹ và chuyên nghiệp rất phù

hợp khi lắp đặt lên các panel, tủ điều khiển...

- Sản phẩm được ứng dụng trong các dự án kiểm soát nhiệt độ phòng, ngoài trời, lò sấy, lò ấp...

Thông số kỹ thuật

Đầu dò nhiệt độ NTC: cảm biến NTC chống nước, 10KΩ, sai số 0.5%

Dây NTC dài: 100cm.

Phạm vi kiểm soát nhiệt độ: -50∼100ºC

Độ chính xác: 0.1ºC

Tốc độ lấy mẫu: 0.5s

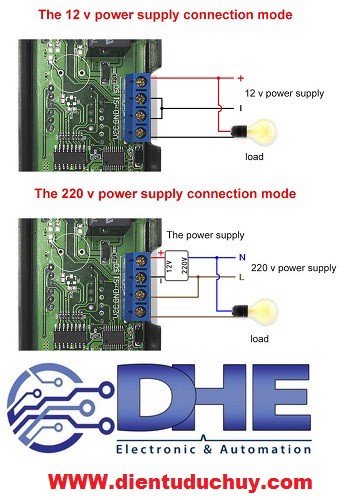

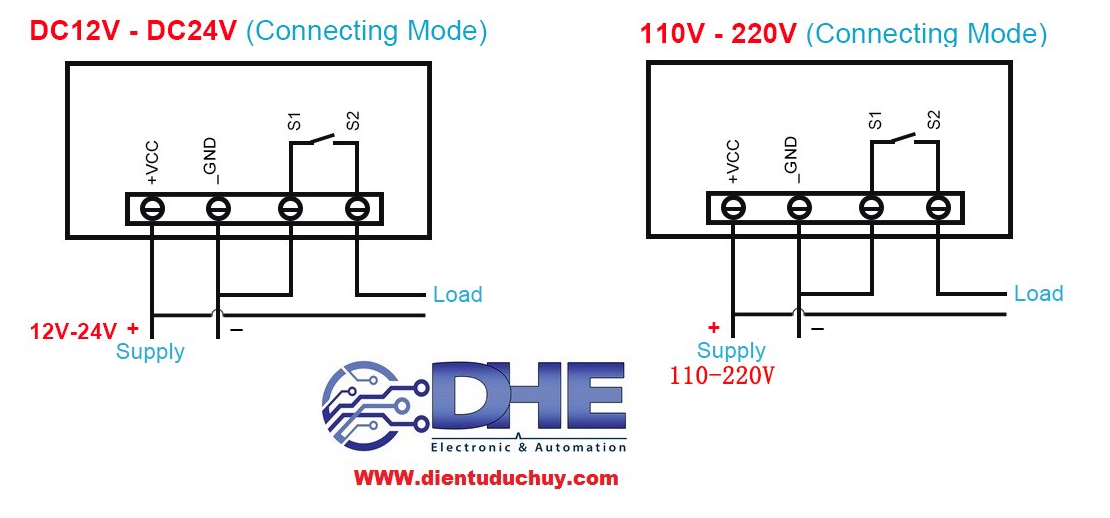

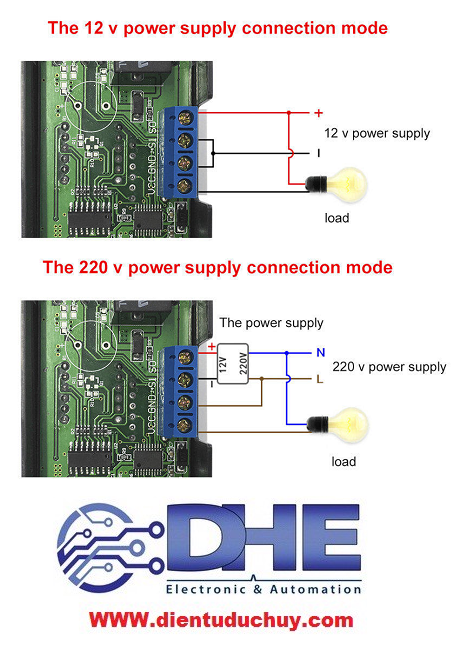

Điện áp cung cấp: 110 - 220VAC

Đầu ra: tiếp điểm relay 20A.

Hoạt động tốt ở môi trường: -10∼60ºC

Hoạt động tốt ở độ ẩm: 20 - 85%

Kích thước: 79 x 43 x 26mm

Cách cài đặt và sử dụng

Cài đặt nhiệt độ sẽ kích hoạt relaySau khi cấp nguồn màn hình sẽ hiển thị nhiệt độ thực tế,

nhấn nút SET 1 lần màn hình sẽ nhấp nháy, nhấn nút + hoặc - để tăng/giảm đến giá trị nhiệt độ

mong muốn. Nhấn nút SET lần nữa để xác nhận cài đặt và hoàn tất.

W3230 có chức năng cài đặt chế độ như sau

Mã	Chức năng	Tùy chọn	Mặc định
P0	Làm nóng hoặc Làm mát	H: làm nóng C: làm lạnh	C
P1	Nhiệt độ cho phép sai lệch so với nhiệt độ cài đặt. Có 2 giá trị: cao hơn và thấp hơn	0.1 - 15	2
P2	Thiết lập nhiệt độ an toàn cao nhất	110	110
P3	Thiết lập nhiệt độ an toàn thấp nhất	-50	-50
P4	Hiệu chuẩn sai lệch nhiệt độ	-7∼ 7ºC	0
P5	Cài đặt thời gian trễ	0 - 10 Phút	0

Khôi phục cài đặt gốcTắt nguồn --> Nhấn và giữ phím '+' đồng thời bật nguồn -->Sau khi có

nguồn các dữ liệu sẽ được khôi phục về cài đặt gốc (mặc định).

Hướng dẫn chi tiết cách vào và cài đặt các mã

Mã P0Chọn chế độ làm mát hay làm lạnh

Nhấn SET và giữ ít nhất 5s để vào mã P0, nhấn tiếp SET 1 lần nữa để vào cài đặt P0

Nhấn phím + hoặc - để chuyển màn hình hiển thị và nhấn SET để chọn:

[H]: chế độ làm nóng (tức là kích hoạt relay để thêm nhiệt độ).

[C]: chế độ làm mát (tức là kích hoạt relay để giảm nhiệt độ).

• Ở chế độ làm mát:

- Khi giá trị nhiệt độ đo được > giá trị cài đặt: sẽ kích hoạt relay để điều khiển thiết bị làm mát

- Khi nhiệt độ đo được < (giá trị cài đặt + độ trễ nhiệt độ trong tham số P1): sẽ ngắt relay để tắt

thiết bị làm mát.

• Ở chế độ làm nóng:

- Khi giá trị nhiệt độ đo được < giá trị cài đặt: sẽ kích hoạt relay để điều khiển thiết bị làm nóng.

- Khigiá trị nhiệt độ đo được > (giá trị cài đặt + độ trễ nhiệt độ trong tham số P1): sẽ ngắt relay

để tắt thiết bị làm nóng.

Mã P1 Cài đặt độ trễ nhiệt độ

Nhấn và giữ SET trong 5 giây để hiển thị P0, nhấn + -để chuyển sang P1, nhấn SET tiếp tục để

vào cài đặt P1

Nhấn + hoặc - để điều chỉnh trong khoảng 0.1 - 15. Nhấn SET để lưu giá trị cài đặt.

Ví dụ 1:Với giá trị P0=[C], Nhiệt độ môi trường là 30ºC, giá trị cài đặt là 25ºC và P1=2. Sau khi

bật nguồn relay sẽ kích hoạt để khởi động thiết bị làm lạnh cho đến khi giá trị nhiệt độ đo được là

23ºC thì sẽ ngắt relay. Nếu nhiệt độ tăng lại lên 25ºC thì relay sẽ được kích hoạt làm lạnh trở lại,

chu kỳ cứ thế tiếp diễn để nhiệt độ không vượt quá 25ºC.

Ví dụ 2:Với giá trị P0=[H], Nhiệt độ môi trường là 20ºC, giá trị cài đặt là 25ºC và P1=2. Sau khi

bật nguồn relay sẽ kích hoạt để khởi động thiết bị làm nóng cho đến khi giá trị nhiệt độ đo được

là 27ºC thì sẽ ngắt relay. Nếu nhiệt độ tăng lại giảm dưới 25ºC thì relay sẽ được kích hoạt làm

nóng trở lại, chu kỳ cứ thế tiếp diễn để nhiệt độ không dưới 25ºC.

Mã P2: Giới hạn nhiệt độ lớn nhất

Nhấn và giữ SET trong 5 giây để hiển thị P0, nhấn + hoặc - để chuyển sang P2, nhấn SET tiếp

tục đểvào cài đặt P2.

Nhấn + hoặc - để cài đặt nhiệt độ giới hạn lớn nhất theo bảng trên. Là nhiệt độ mà khi bằng

nhiệt độ bộ cảm biến đo được thì sẽ ngắt relay không cho nhiệt độ tăng thêm. Dù khả năng đo

của bộ cảm biến lên đến 120ºC.

Mã P3: Giới hạn nhiệt độ nhỏ nhất

Nhấn và giữ SET trong 5 giây để hiển thị P0, nhấn + hoặc - để chuyển sang P3, nhấn SET tiếp

tục đểvào cài đặt P3.

Nhấn + hoặc - để cài đặt nhiệt độ giới hạn nhỏ nhất theo bảng trên. Là nhiệt độ mà khi bằng

nhiệt độ bộ cảm biến đo được thì sẽ ngắt relay không cho nhiệt độ giảm thêm. Dù khả năng đo

của bộ cảm biến lên đến -50ºC.

Mã P4: Hiệu chuẩn sai lệch nhiệt độ: khi có sự sai lệch giữa nhiệt độ đo được và nhiệt độ tiêu

chuẩn hoặc do nhu cầu đặc biệt của người sử dụng. Còn gọi là hiệu chuẩn nhiệt độ.

Thực hiện như các bước trên để vào mã P4 và cài đặt giá trị mong muốn, sau đó nhấn SET để lưu

Ví dụ:

- Nhiệt độ tiêu chuẩn là 25ºC, sau khi hiệu chuẩn vơi P4 = 0 -->Nhiệt độ tiêu chuẩn là 25ºC

- Nhiệt độ tiêu chuẩn là 25ºC, sau khi hiệu chuẩn với P4 = 2 -->Nhiệt độ tiêu chuẩn là 27ºC

- Nhiệt độ tiêu chuẩn là 25ºC, sau khi hiệu chuẩn với P4 = -2 -->Nhiệt độ tiêu chuẩn là 23ºC

Mã P5: Cài đặt thời gian trễ: là thời gian cho phép relay kích hoạt hoặc ngắt trễ.

Thực hiện như các bước trên để vào mã P5 và cài đặt giá trị mong muốn,sau đó nhấn SET để lưu.
