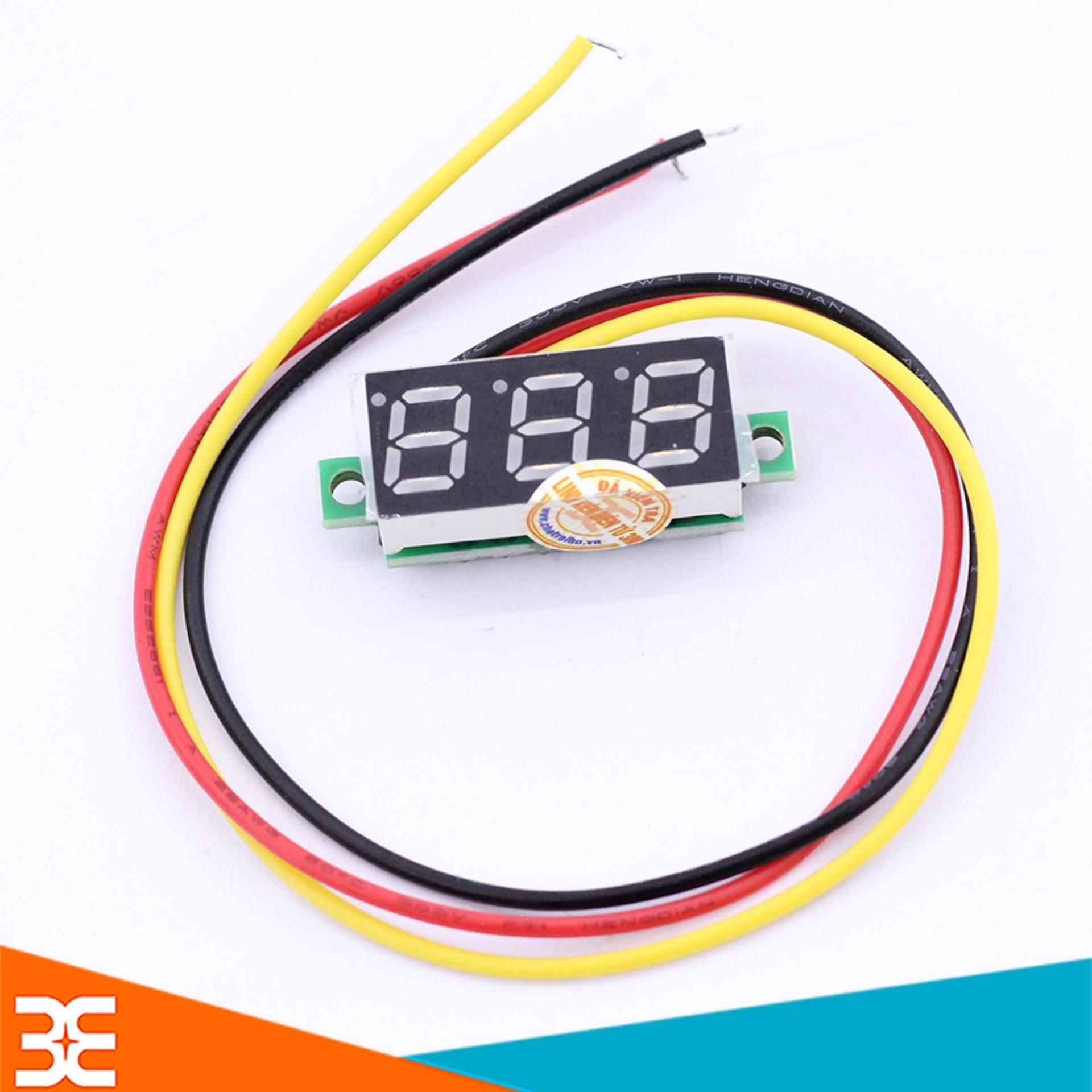

Vôn Kế Điện Tử 0.28 Inch 0-100VDC Xanh Lá

Vôn Kế Điện Tử 0.28 Inch - 0-100VDC

Lưu ý:Vôn Kế Điện Tử 0.28 Inch để đo được điện áp từ 0-100VDC bạn phải cấp nguồn riêng cho Vôn Kế. ( Sơ đồ đấu nối bên dưới )

Nếu không cấp nguồn riêng mà đấu chung dây đỏ với dây vàng thì vôn kế đo được điện áp từ 4-40VDC

Vôn Kế Điện Tử 0.28 Inch 0-100VDC

Thông số kỹ thuật:

• Điện áp Dòng hoạt động: 4.0 ~ 40 V ( với chức năng bảo vệ kết nối ngược lại )
• Điện áp dây tải: 0.0 ~ 4. 0V
• Dòng điện áp đo được: 0.0 ~ 100V
• Dòng hoạt động: < 20mA
• Màn hình: LED 7 thanh 0.28 Inch
• Kích thước: 30 × 11,7 × 9,2mm (chiều dài Х rộng Х cao )
• lỗ lắp đặt: 23 là × 10mm
• Độ chính xác: 3 %

Kích thước Vôn Kế Điện Tử 0.28

Điều kiện hoạt động:

• điện áp hoạt động: + 4.0 V
• điện áp làm việc tối đa: + 40V
• Nhiệt độ làm việc: -10 ~ +65 °] C
• Độ ẩm: 10 ~ 80% (không ngưng tụ)
• Áp suất làm việc: 80 ~ 106kPa
• Ánh nắng mặt trời: không tiếp xúc trực tiếp

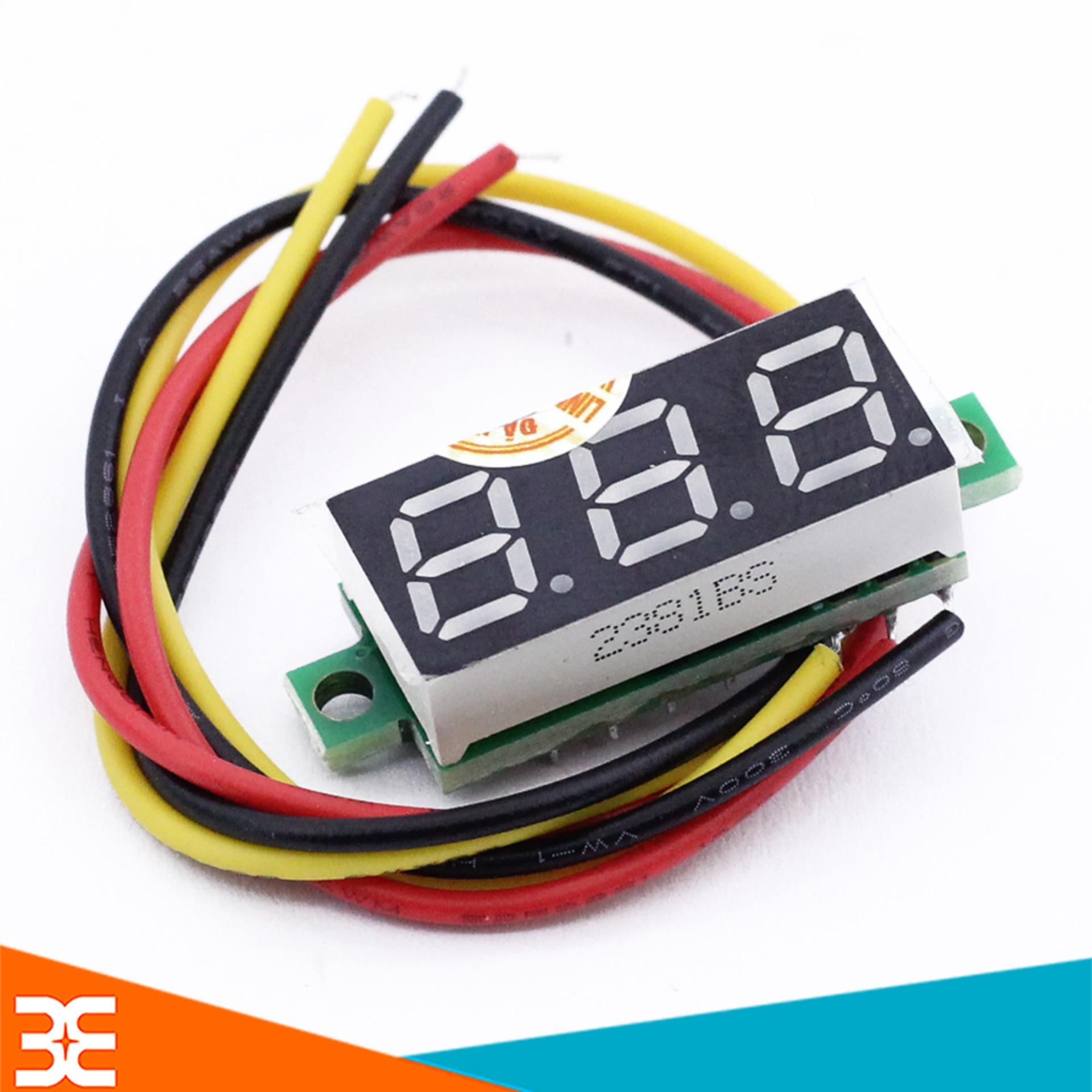

Vôn Kế Điện Tử 0.28 Inch

Các tính năng chính

• ổn định sản phẩm, độ chính xác đo cao
• kích thước tiêu chuẩn chung, dễ cài đặt
• Các nguồn cung cấp điện với mạch bảo vệ cực

Mặt Sau Vôn Kế Điện Tử

Hướng dẫn sử dụng:

• Vôn kế có 3 dây đỏ, đen , vàng trong đó dây đen và đỏ là dây cấp nguồn cho Vôn kế hoạt động, dây vàng là dây tín hiệu để đo điện áp cần đo.
• Khi đo điện áp, ta cấp nguồn cho vôn kế trong khoảng 4-40V (Dây đỏ là dây dương, đen là dây âm), kết nối dây vàng với điện áp cần đo.Hoặc ta có thể nối dây vàng và đỏ cùng vào mức điện áp cần đo (Trong khoảng 0-40V) và dây đen vào nguồn âm.
