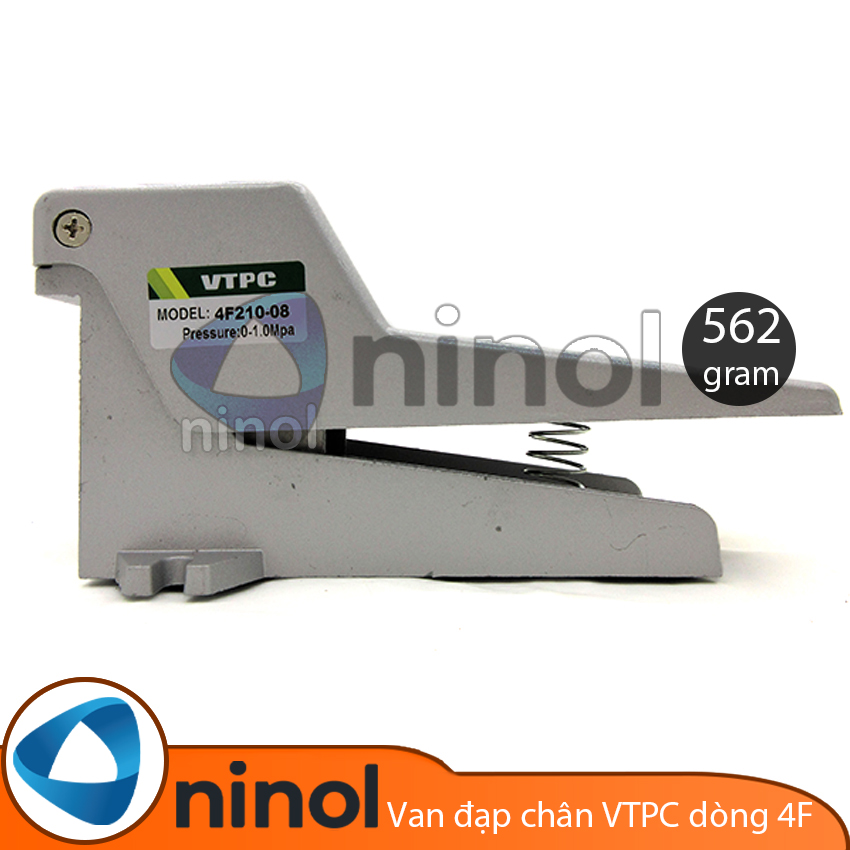

VAN ĐẠP CHÂN DÒNG 4F

Thông tin kĩ thuật của Van đạp chân dòng 4F:

Lưu lượng khí	16mm2
Áp suất hoạt động	0.15-0.8Mpa
Áp suất tối đa	1.2 MPa
Nhiệt độ	-20~70C
Kích thước cổng	1/4'' (ren 13mm)

Cấu tạo

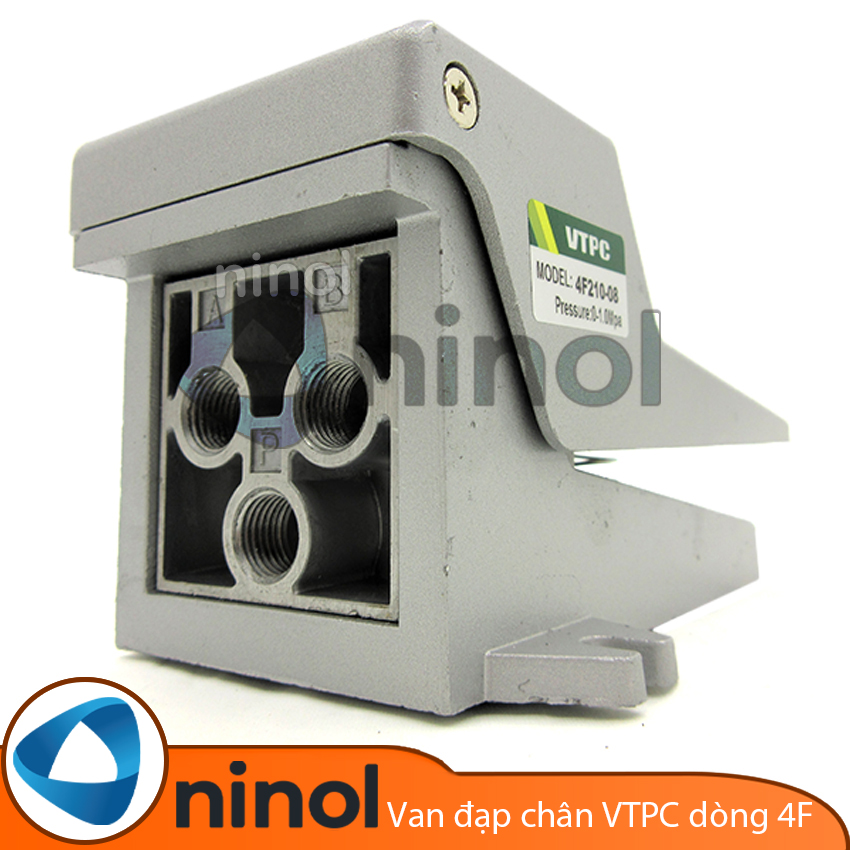

Van khí nén đạp chân là van cơ học thường sử dụng cơ chân tác dụng lên.Bàn đạp hơi có kích thước nhỏ gọn, được làm từ chất liệu kim loại chống gỉ sét, có cấu tạo đơn giản gồm bàn đạp và 3 cửa vào ra của khí (1 cửa vào, 2 cửa ra). Có 2 đầu gắn giảm thanh được bên trong sản phẩm.

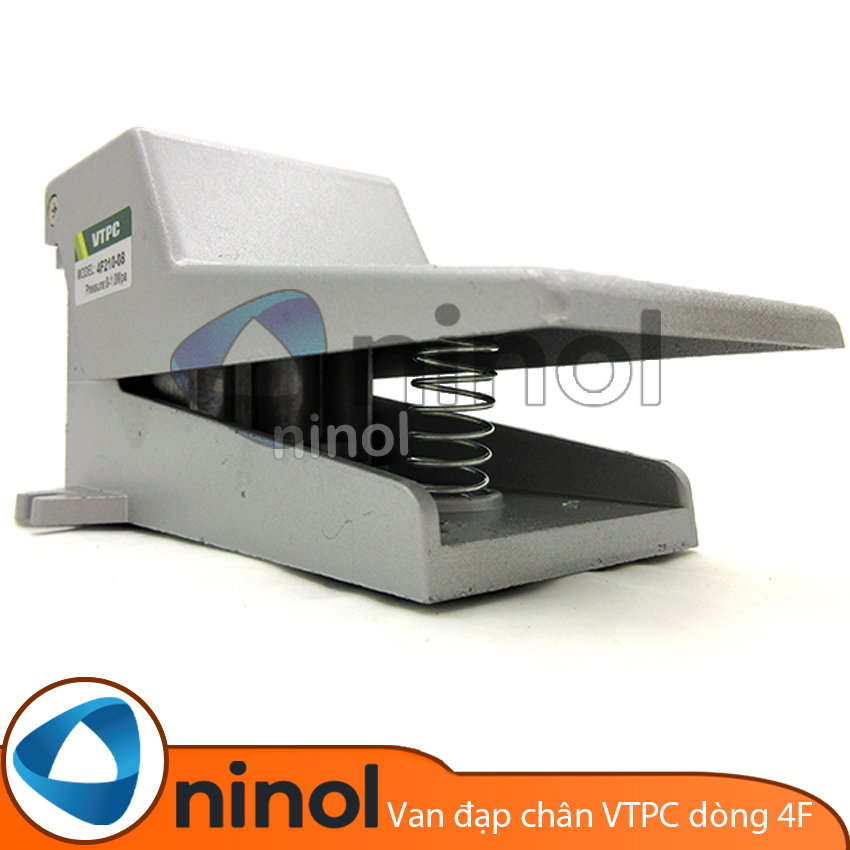

Van đạp chân có mức giá thành rẻ, sử dụng đơn giản bằng thao tác đạp chân.Lò xo chắc chắn có độ bền tương đối cao.Khi thực hiện thao tác đạp chân, công tắc trong bàn đạp chuyển trạng thái con trượt đồng thời đưa khí chuyển sang vị trí khác làm dịch chuyển xi lanh.

Phân biệt các loại van đạp chân dòng 4F

• 4F210 – là dạng van 5 cửa 2 vị trí

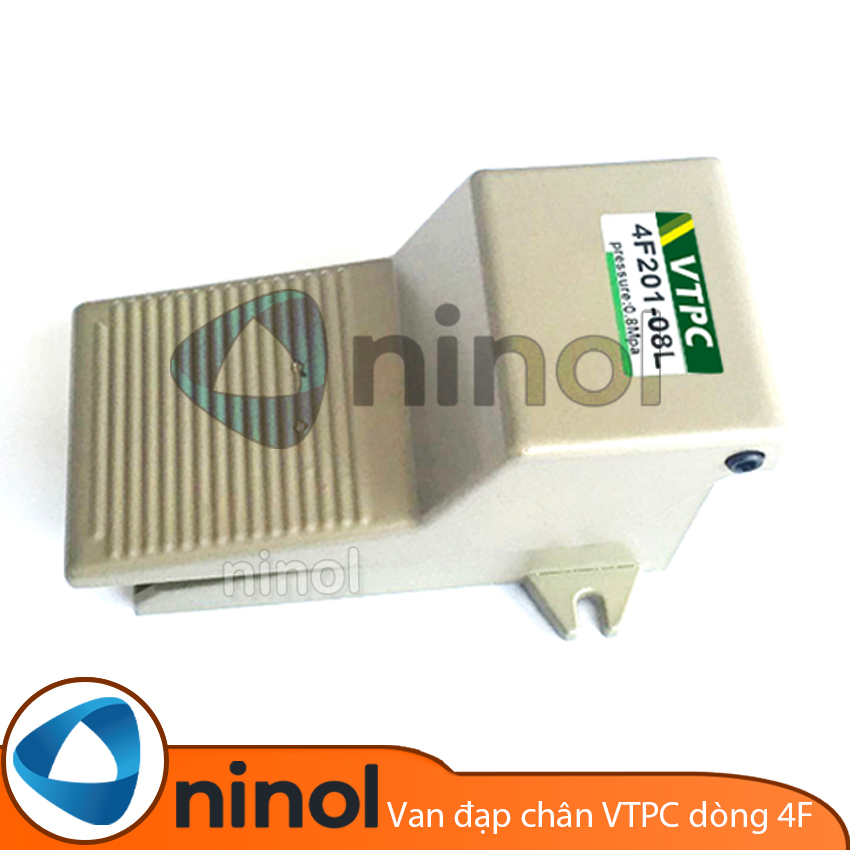

• 4F210L – là dạng van 5 cửa 2 vị trí có khóa

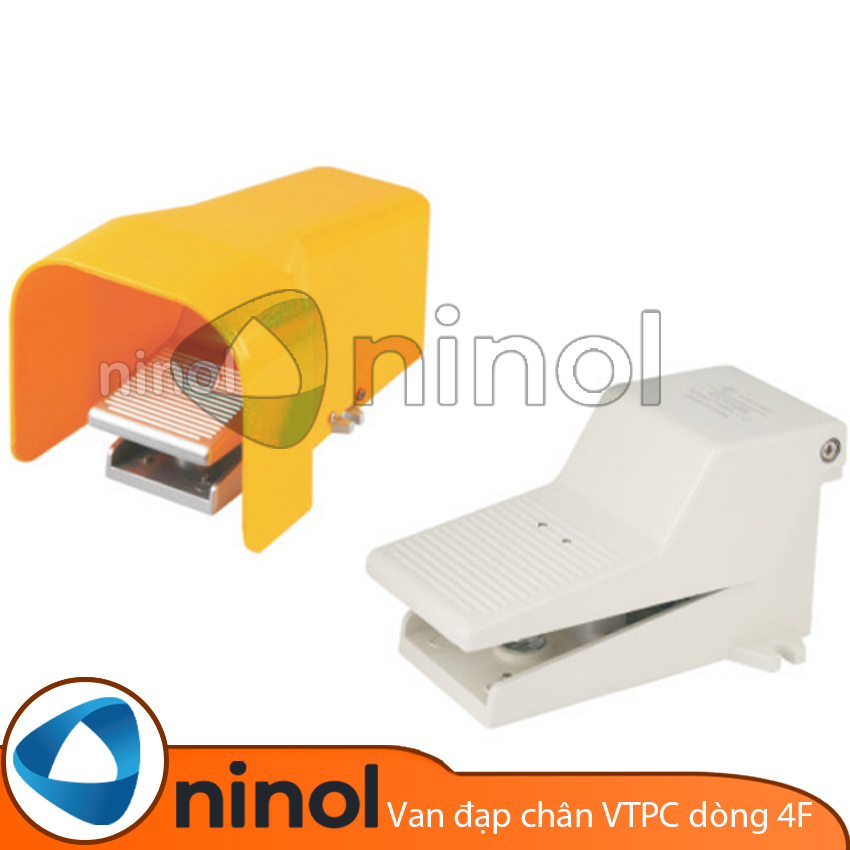

• 4F210G – là dạng van 5 cửa 2 vị trí có chụp

Chức năng

Van sẽ thực hiện chức năng phân chia, cung cấp dòng khí nén, điều chỉnh áp suất và lưu lượng khí sao cho hệ thống thông suốt, các thông số áp, lưu lượng luôn ở mức ổn định. Van sẽ cung cấp khí từ nguồn vào các thiết bị như: xi lanh khí, bộ lọc đôi, điều áp, đồng hồ…

Ứng dụng

Van đạp chân được sử dụng trong các ngành công nghiệp như đóng gói thành phẩm, dệt may, sản xuất hàng tiêu dùng, lắp ráp máy móc, cơ khí, dệt sợi và may mặc công nghiệp, chế biến lương thực thực phẩm, sản xuất ô tô, thiết bị y tế, dược phẩm, hàng không, vũ trụ.
