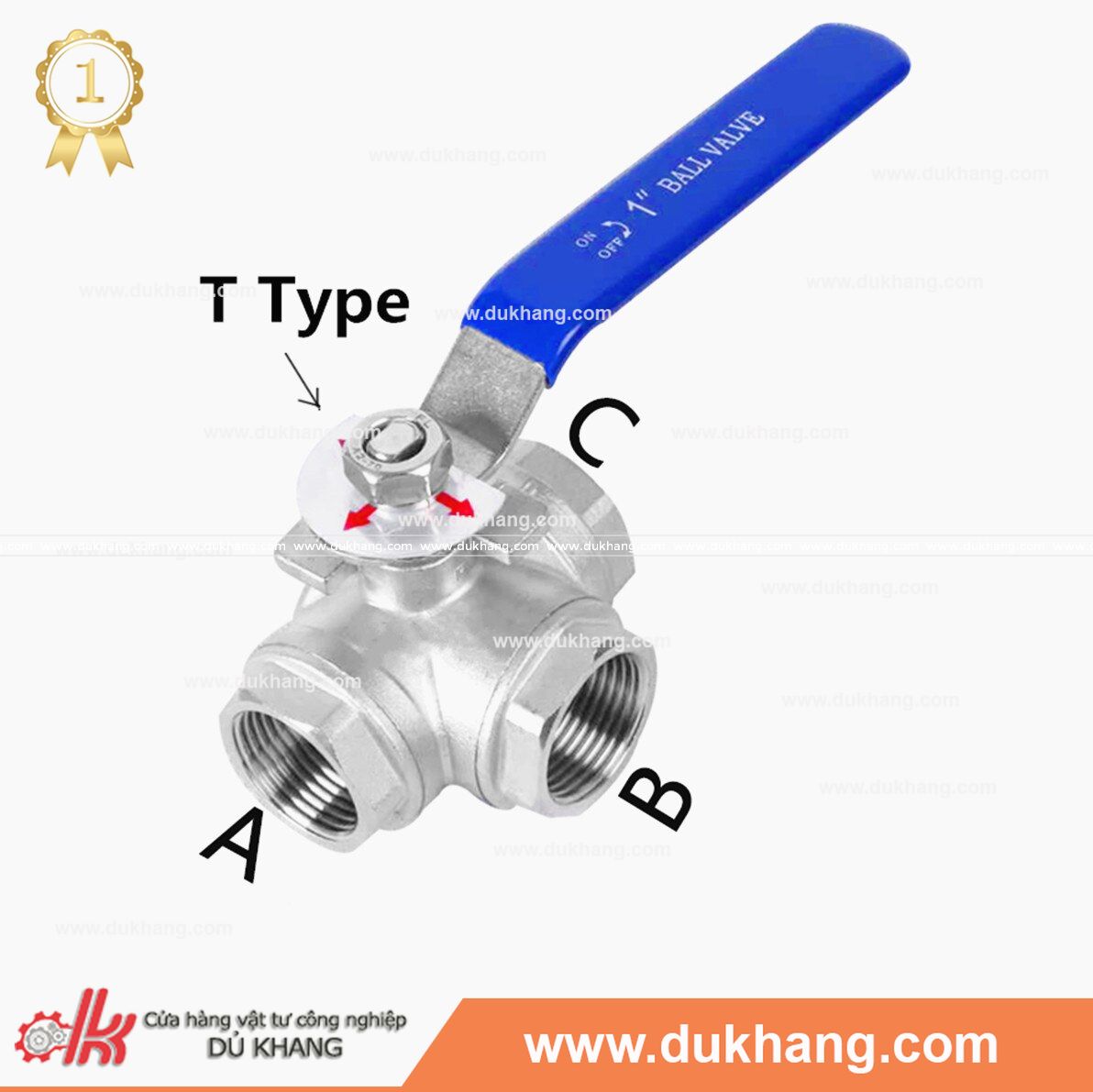

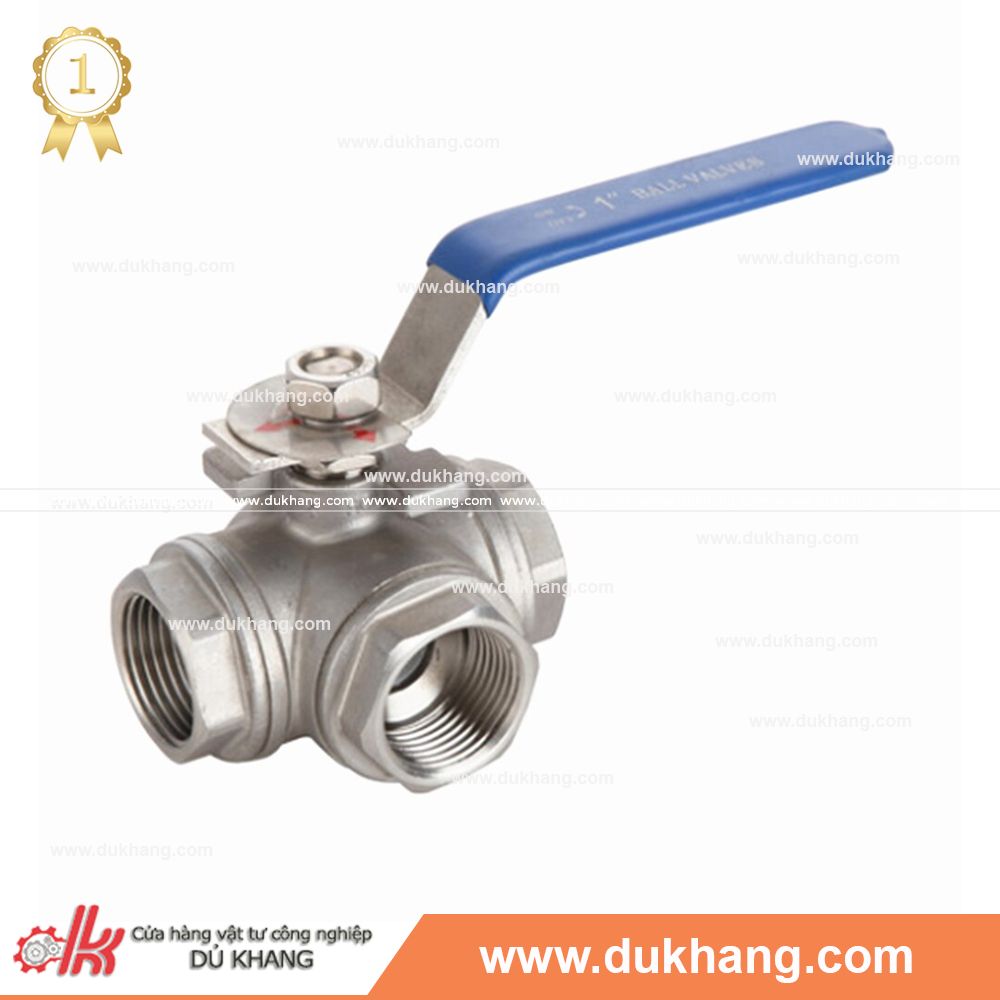

Van bi 3 ngã inox 304

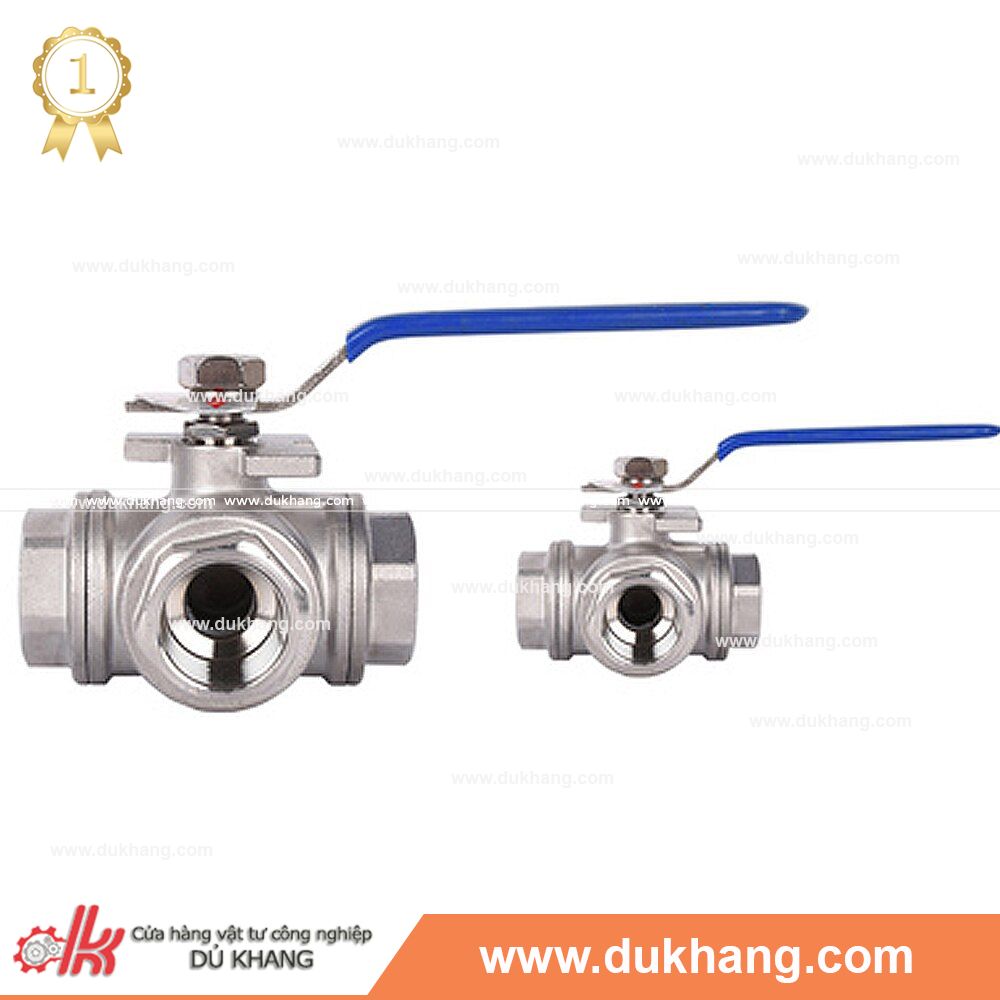

---VAN BI 3 NGÃ

-Van bi 3 ngã là thiết bị trên đường ống dùng để đóng mở
lưu chất qua van dựa vào góc quay của quả cầu - quả bi theo 1 góc 0~ 90 độ. Quả
cầu được kết nối với ty van, ty van kết nối với tay gạt. Khi gạt tay gạt thì bi
của van sẽ quay làm cho van đóng hoặc mở.

-Đặc điểm của van bi 3 ngã:

+ Hoạt động theo kiểu gạt tay

+ Bi bên trong được thiết kế theo kiểu 3 lỗ rỗng chữ T
hoặc chữ L

+Loại van bi này thường được dùng để chia nhánh dòng
chảy. Ngoài ra chúng có khả năng phân nhánh và giảm áp lực trong đường ống.

+van có 2 dạng là lắp ren cho những kích cỡ nhỏ và dạng
lắp bích cho kích thước lớn.

-Chức năng của van bi 3 ngã:Dùng để rẽ nhánh dòng chảy của môi
chất. Có 2 loại: T-port và L-Port. Dạng L-Port: Môi chất vào một đầu
và ra ở một trong 2 đầu còn lại. Dạng T-port: Môi chất vào một trong
và ra ở một trong 2 đầu còn lại hoặc ra ở cả 2 đầu còn lại.

-Cấu tạo của van bi 3 ngã::

+Bi chữ L: Loại này chỉ thông được 2 ngã với nhau, giúp
lưu chất rẽ trái hoặc rẽ phải tùy nhu cầu.

+Bi dạng chữ T: Loại này đa dạng hơn, có thể thông 3 cửa
với nhau, giúp cho quá trình điều tiết lưu chất cơ động hơn rất nhiều

-Nhiệt độ làm việc tối đa :0~200 độ C

+ Áp lực tối đa:

++ 20.4kgf/cm2 cho nước, dầu, khí nén… ở nhiệt độ
thường

++ 10kgf/cm2 cho nước, dầu, khí nén… ở 120 độ C

++ 6kgf/cm2 cho nước, dầu, khí nén… ở 150 độ C.
