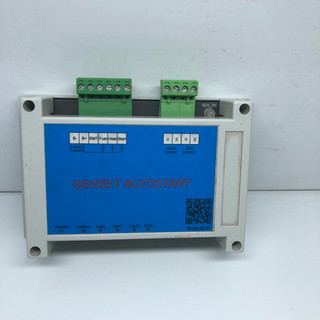

Tự đề máy phát điện,tự đề nổ động cơ

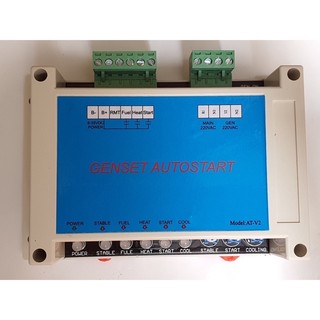

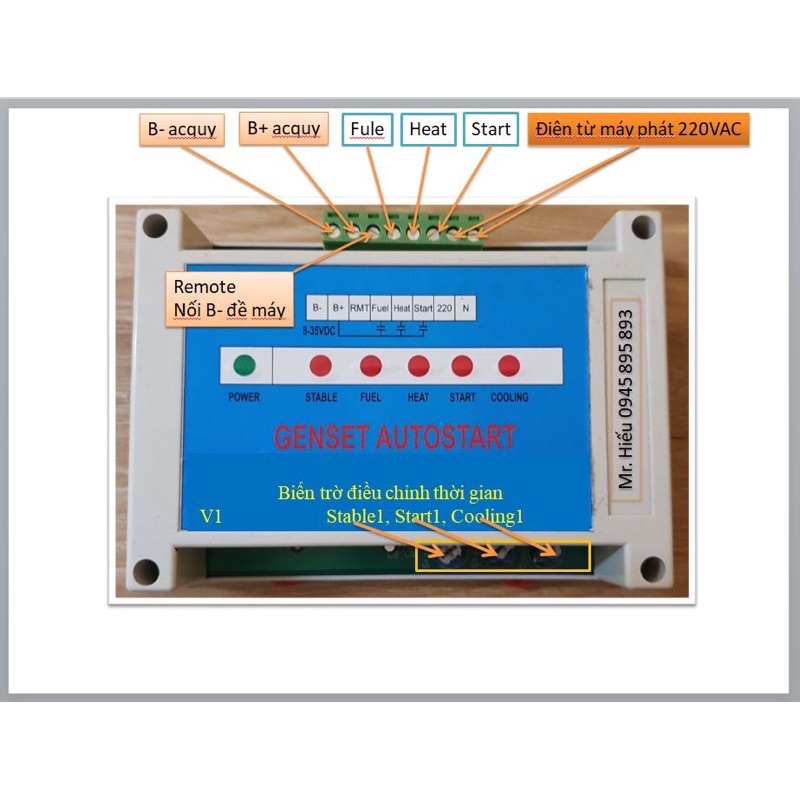

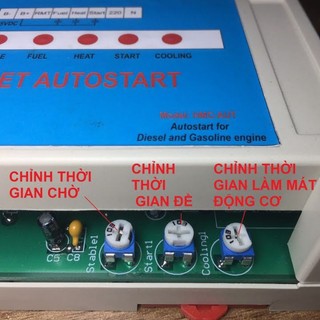

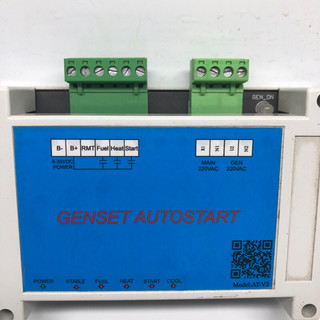

💁 THÔNG SỐ KỸ THUẬT: - Điệp áp: 9-60V - Dòng tải: 10A kết nối điều khiển trực tiếp máy phát. - Dòng tiêu thụ ở chế độ chờ thấp gần như không tiêu hao acquy - Tự động đề máy phát khi mất điện, đề 3 lần nếu máy phát không nổ. - Điều chỉnh được thời gian đề máy, thời gian làm mát máy phát. - Sử dụng được cho cả máy phát chạy nhiên liệu xăng, hoặc dầu. - Yêu cầu máy phát phải có củ đề. -Đấu nối dễ dàng. ============ Giải thích chân trên bo: ============ B+ : nối vào cực dương của acquy. B- : nối vào cực âm của acquy. RMT: REMOTE chân này cứ nối với B- là bo xuất tín hiệu đề máy phát, ngắt chân này ra là sau 1 thời gian làm mát máy tự tắt. Fule: Chân cấp tín hiểu mở cửa dầu diesel đối với máy dầu, chân cấp tín hiệu tắt máy đối với máy xăng. Heat: Chân cấp tín hiệu sấy đối với máy chạy dầu diesel. Start: Chân cấp tín hiệu đề máy. 220 và N: Là chân cấp tín hiệu điện máy phát trở về điện áp là 220VAC. ============================ Giải thích đèn báo trạng thái trên bo: ============================ POWER: Báo trạng thái có nguồn cấp cho bo điều khiển. STABLE: Báo trạng thái chờ ổn định để bo xuất tín hiệu Fuel, Heat, Start. FUEL: Khi đèn sáng thì chân Fule sẽ được cấp điện với mức điện áp dương phụ thuộc chân B+ là 12VDC hay 24VDC. HEAT: Khi đèn sáng thì chân Heat sẽ được cấp điện với mức điện dương phụ thuộc chân B+ là 12VDC hay 24VDC. START: Khi đèn sáng thì chân Start sẽ được cấp điện với mức điện dương phụ thuộc chân B+ là 12VDC hay 24VDC. COOL: Khi đèn sáng báo hiệu đang chạy máy không tải làm mát. CODE MỚI V2 ĐỀ 3 LẦN K NỔ ĐÈN STABLE VÀ COOL THAY NHAU CHỚP TẮT. CODE MỚI V2 K ĐỀ MÀ CÓ TÍN HIỆU MÁY PHÁT ĐÃ NỔ 2 ĐỀN STABLE VÀ COOL CHỚP TẮT CÙNG NHAU. ====================== Điều chỉnh Thông số trên bo: ====================== Biến trở Start: Vặn theo chiều kim đồng hồ tăng thời gian đề máy vặn ngược lại giảm thời gian đề máy (căn chỉnh phù hợp đề lâu dễ cháy củ đề. Biến trở Stable: Vặn theo chiều kim đồng hồ tăng thời gian chờ ổn định sau khi đề lần 1 không nổ chờ lần 2 lần 2 không nổ chờ lần 3. Biến trở Cooling : Vặn theo chiều kim đồng hồ tăng thời làm mát máy phát. Chuyển chế độ máy xăng-máy dầu, và chế độ nâng cao bằng cách thay đổi JUMP cắm (JMP-trên bo) ====================== - Có thể thay thế code bên trong để biến đổi thành mạch đề cho động cơ diesel, cho bơm diesel cứu hỏa...liên hệ trực tiếp để được hỗ trợ. - Hỗ trợ hướng dẫn kết nối bo với máy phát từ xa. ================ PHIÊN BẢN NÂNG CẤP (V2) SO VƠI PHIÊN BẢN CŨ ( V1) ============= - Tính năng nâng cấp: Xuất tín hiệu tắt máy trước rồi mới đề đối với máy xăng. - Không cần thêm role trung gian để lấy tín hiệu mất điện lưới gọn gàn hơn, tiện dụng hơn. KHUYẾN CÁO: Dòng tải 10A kết nối được trực tiếp với máy phát điện khi mạch để gần máy.
