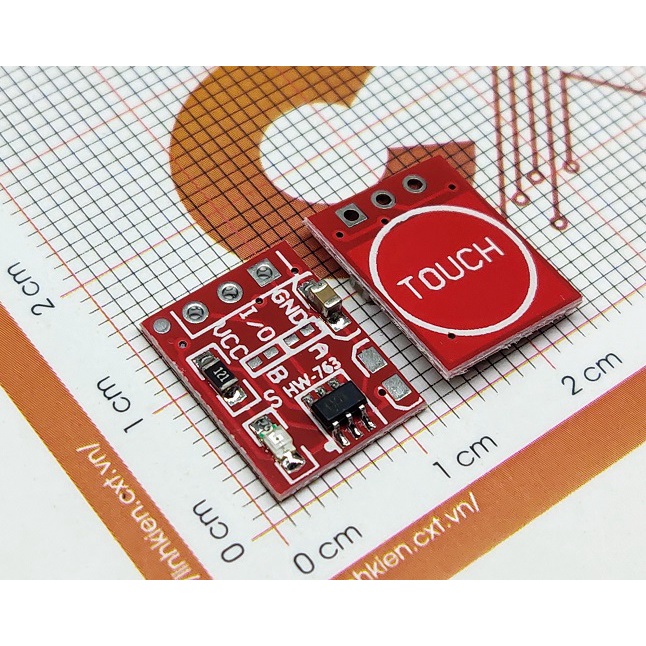

TTP223 Module cảm ứng chạm

TTP223 Module cảm ứng chạm THÔNG SỐ KỸ THUẬT: _ IC chính: TTP223B _ Nguồn: 2.5V_5.5V _ Dòng điện tiêu thụ: 0.025mA _ Cảm ứng xuyên qua các phi kim như kính, nhựa, acrylic, …, độ dày tối đa 5mm. _ Kích thước module: 15mm x 11mm _ Phiên bản mới nhất, màu đỏ, độ nhạy hoàn hảo, tăng khoảng cách _ Cách sử dụng: + Cấp điện 3~5VDC vào chân VCC và GND. + Nếu có thao tác chạm cảm ứng chân I/O sẽ xuất tín hiệu và đèn Led sẽ sáng/tắt báo hiệu. _ Các chế độ hoạt động: 0: không hàn, 1: hàn trên mạch có 4 điểm chưa hàn chia làm 2 cặp A, B. ta hàn hoặc không hàn 2 cặp giăm này để chọn chế độ hoạt động của mạch: + Nhấn để chuyển tín hiệu ra từ mức thấp lên mức cao hoặc ngược lại: hàn B, hàn A hoặc không hàn A + Bình thường đầu ra ở mức thấp, Khi nhấn tín hiệu đầu ra lên mức cao: không hàn A, B + Bình thường đầu ra ở mức cao, Khi nhấn tín hiệu đầu ra xuống mức thấp: hàn A, không Hàn B Linhkien.CXT.VN – Linh kiện điện tử CXT _ Chuyên cung cấp linh kiện điện tử, thiết bị và vật tư ngành điện _ Thông tin minh bạch, giá cả cạnh tranh _ Hỗ trợ tư vấn kỹ thuật triển khai dự án _ Hotline &
