TIP 42C - Transistor công suất PNP - SL 5

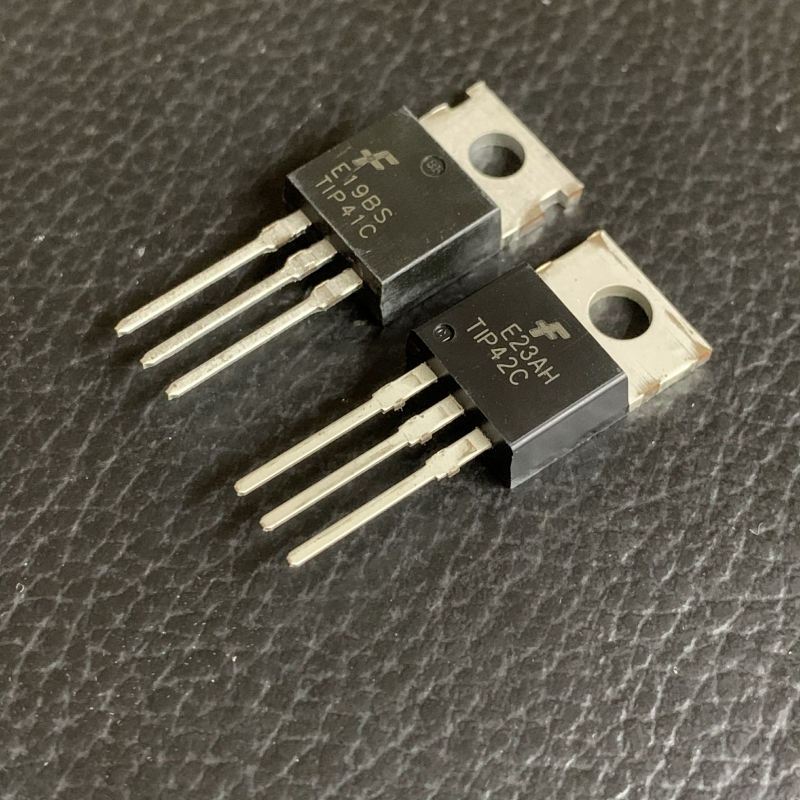

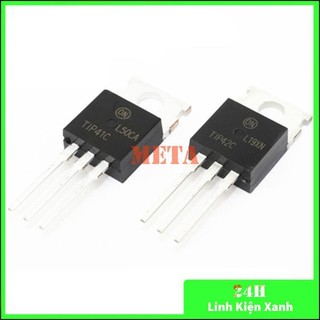

Tip42c là gì? TIP42C là transistor PNP đa năng đóng gói TO-220. Transistor này được sản xuất thành bốn loại khác nhau với mã số sản phẩm là TIP42, TIP42A và TIP42B và TIP42C. Sự khác biệt chính giữa các sản phẩm này là điện áp của chúng. TIP42C có điện áp tải cao nhất so với tất cả. Nó có thể được sử dụng cho bất kỳ yêu cầu chuyển mạch chung. Nó có thể điều khiển tải tối đa -6A hoặc -6000mA và điện áp tải tối đa có thể là -100V. Ngoài ra, nó cũng có thể được sử dụng cho bất kỳ mục đích khuếch đại chung. Công suất tiêu tán cực đại của transistor là 65W do đó nó có thể được sử dụng để khuếch đại âm thanh công suất cao và cả trong các giai đoạn khuếch đại âm thanh. Sơ đồ chân TIP42C Hướng TIP42C trước mặt thì sơ đồ chân của nó theo thứ tự từ trái qua phải là chân B, chân C và chân E. Đặc tính và thông số kỹ thuật: Loại gói: TO-220 Loại transistor: PNP Dòng thu tối đa (IC): –6A Điện áp cực thu - cực phát tối đa (VCE): –100V Điện áp cực thu - cực gốc tối đa (VCB): –100V Điện áp cực phát - cực gốc tối đa (VEBO): –5V Tiêu tán cực thu tối đa (Pc): 65 Watt Tần số chuyển đổi tối đa (fT): 3 MHz Độ lợi dòng điện DC tối thiểu & tối đa (hFE): 15 - 75 Nhiệt độ bảo quản & hoạt động tối đa phải là: -65 đến +150 độ C. Thay thế và Tương đương 2SB595, 2SA77, 2N6134, 2SA1010, BD712, BD912, 2SB633, 2SB690, BDT42C, MJE34C, MJE42C, NSP42C, RCA1C06 Công dụng TIP42C: TIP42C có thể được sử dụng cho nhiều mục đích chung trong mạch điện tử. Với dòng điện cực thu tối đa -6A, nó có thể điều khiển công tắc nguồn cao, relay, transistor, ... Hơn nữa với điện áp cực thu-phát tối đa là -100V, người ta cũng có thể sử dụng nó trong các thiết kế yêu cầu điện áp cao dưới 100V. Mặt khác, nó có thể được sử dụng trong các bộ khuếch đại âm thanh công suất lớn để khuếch đại âm thanh lên đến 65W.Transistor này có thể được sử dụng như bất kỳ transistor BJT nào khác. Các ứng dụng: Bộ khuếch đại âm thanh Mạch điều khiển động cơ Thiết kế bộ sạc pin Thiết kế nguồn điện Chuyển đổi tải dưới -6A Cặp Darlington Cách Chạy An Toàn Trong Mạch Để chạy TIP42C an toàn và có được hiệu suất tuổi thọ cao trong mạch, điều cần thiết là luôn sử dụng bộ tản nhiệt phù hợp, sử dụng điện trở cơ bản phù hợp, không tải quá -6A và -100V. Để đảm bảo an toàn, hãy luôn giữ ở mức thấp hơn 20% so với xếp hạng tối đa và nhiệt độ lưu trữ và vận hành phải từ -65 đến +150 độ C. Trước khi mua hàng: 1. Tất cả các sản phẩm có sẵn hàng và chúng tôi sẽ gửi hàng ngay khi có thể nếu chúng tôi nhận được đơn đặt hàng. 2. Quý khách vui lòng đọc mô tả sản phẩm, nếu bạn có bất kỳ câu hỏi nào, đừng ngần ngại liên hệ với chúng tôi. Vận chuyển: 1. Hàng sẽ được giao trong thời gian sớm nhất có thể. Sau khi mua hàng: 1. Nếu bạn hài lòng, vui lòng cho chúng tôi lời khen 5 sao. 2. Vui lòng liên hệ với chúng tôi trước khi bạn đánh giá xấu cho chúng tôi, chúng tôi sẽ hỗ trợ bạn xử lý vấn đề. Nếu bạn nhận được sản phẩm bị lỗi, vui lòng liên hệ với chúng tôi ngay
