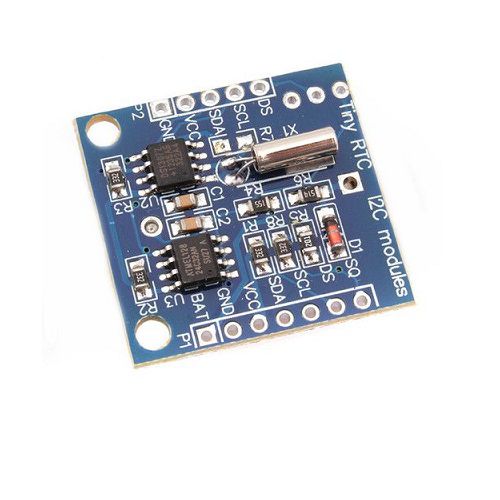

THỜI GIAN THỰC RTC DS1307

Thông tin kỹ thuật:

Nguồn cung cấp: 5VDC.

Khả năng lưu trữ 32K bit với EEPROM AT24C32.

Sử dụng giao thức 2 dây I2C.

Lưu trữ thông tin giờ phút giây AM/PM.

Lịch lưu trữ chính xác lên đến năm 2100.

Có pin đồng hồ lưu trữ thông tin.

Có ngõ ra tần số 1Hz.

Kích thước: 16 x 22 x 23mm.

———————–CODE THAM KHẢO————————

Thư việnTimeLib.h

Thư việnDS1307RTC.h

/* * Kết nối: * DS1307 Arduino * VCC 5V * GND GND * SDA SDA * SCL SCL */#include #include #include void setup() { Serial.begin(9600); while (!Serial) ; // wait for serial delay(200); Serial.println("DS1307RTC Read Test"); Serial.println("-------------------");}void loop() { tmElements_t tm; if (RTC.read(tm)) { Serial.print("Ok, Time = "); print2digits(tm.Hour); Serial.write(':'); print2digits(tm.Minute); Serial.write(':'); print2digits(tm.Second); Serial.print(", Date (D/M/Y) = "); Serial.print(tm.Day); Serial.write('/'); Serial.print(tm.Month); Serial.write('/'); Serial.print(tmYearToCalendar(tm.Year)); Serial.println(); } else { if (RTC.chipPresent()) { Serial.println("The DS1307 is stopped. Please run the SetTime"); Serial.println("example to initialize the time and begin running."); Serial.println(); } else { Serial.println("DS1307 read error! Please check the circuitry."); Serial.println(); } delay(9000); } delay(1000);}void print2digits(int number) { if (number >= 0 && number < 10) { Serial.write('0'); } Serial.print(number);}
