Thiết bị đo dòng, đo áp cổng USB KCX-017

THÔNG TIN SẢN PHẨM

Thiết bị đo dòng đo áp cổng USB KCX-017 có 1 đầu vào USB, và 1 cổng Micro USB có thể dùng để kết nối trực tiếp với củ sạc và cáp MicroUSB ( dùng trong trường hợp muốn kiểm tra chất lượng của áp MicroUSB mà không cần dùng thêm bộ chuyển đầu). ​Ở phía dưới là một chip vi điều khiển PIC, chip điều khiển màn hình LCD HOLTEK, hai trở dán 50mOhm mắc song song. Điện trở này thấp, tuy nhiên điện trở của cáp đầu vào USB sẽ ảnh hưởng tới sự tụt áp.

Thông số kỹ thuật:

• Điện áp đầu vào: 3V-7V (có thể dùng tới 12V, nhưng chỉ hiển thị được 9V)
• Cường độ dòng điện: <3.5A
• Hiển thị: Điện áp, Dòng điện, dung lượng sạc ( lưu được 10 nhóm)
• Sai số dòng điện có thể hiệu chỉnh được (nhưng phải tháo mạch)

Nút bấm được dùng để:

• Nhấn và giữ: Lựa chọn bộ nhớ – Data set tiếp theo và xóa trắng nó.
• Nháy kép: Vào View Mode.
• Trong view mode click để di chuyển sang data set tiếp theo.​

Kết quả khi đo bằng KCX 017 sử dụng đầu vào USB (điện trở của dây cáp USB gây ra sự tụt áp khi cường độ dòng điện lớn). Vì thế không nên dùng thêm dây nối dài khi đo.

• Màn hình hiển thị sẽ nhấp nháy khi điện áp dưới 4.7V và trên 5.3V (cảnh báo điện áp quá thấp và quá cao)
• Điện trở bên trong của mạch cỡ khoảng 0.16Ohm (tính cả điện trở của kết nối)
• Dòng điện tiêu thụ của thiết bị đo khoảng 0.0065A
• Có khả năng truyền dữ liệu và đo dòng/điện áp sạc đồng thời

Hiển thị : Điện áp, Dòng điện, dung lượng sạc ( lưu được 10 nhóm). Sai số dòng điện có thể hiệu chỉnh được (nhưng phải tháo mạch)

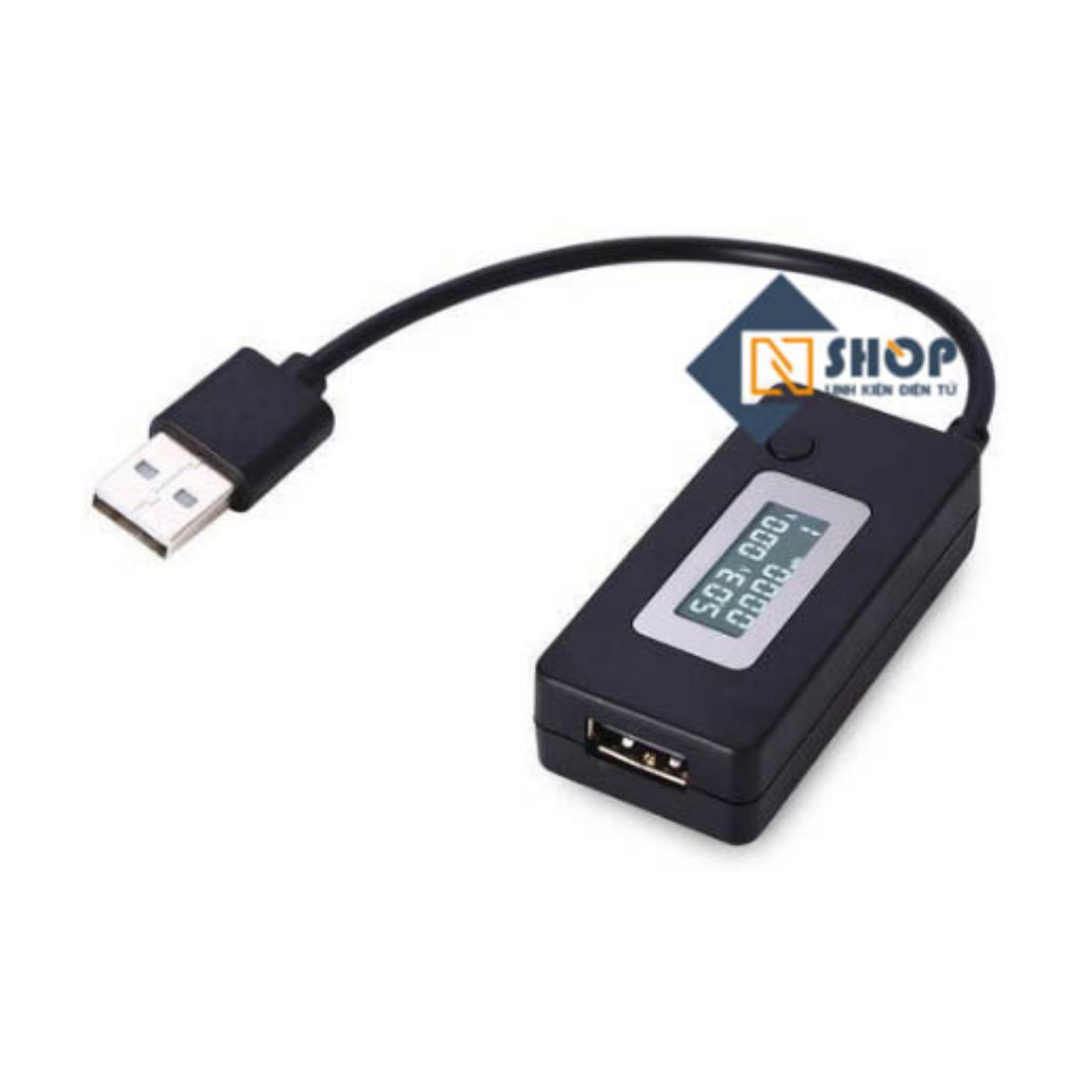

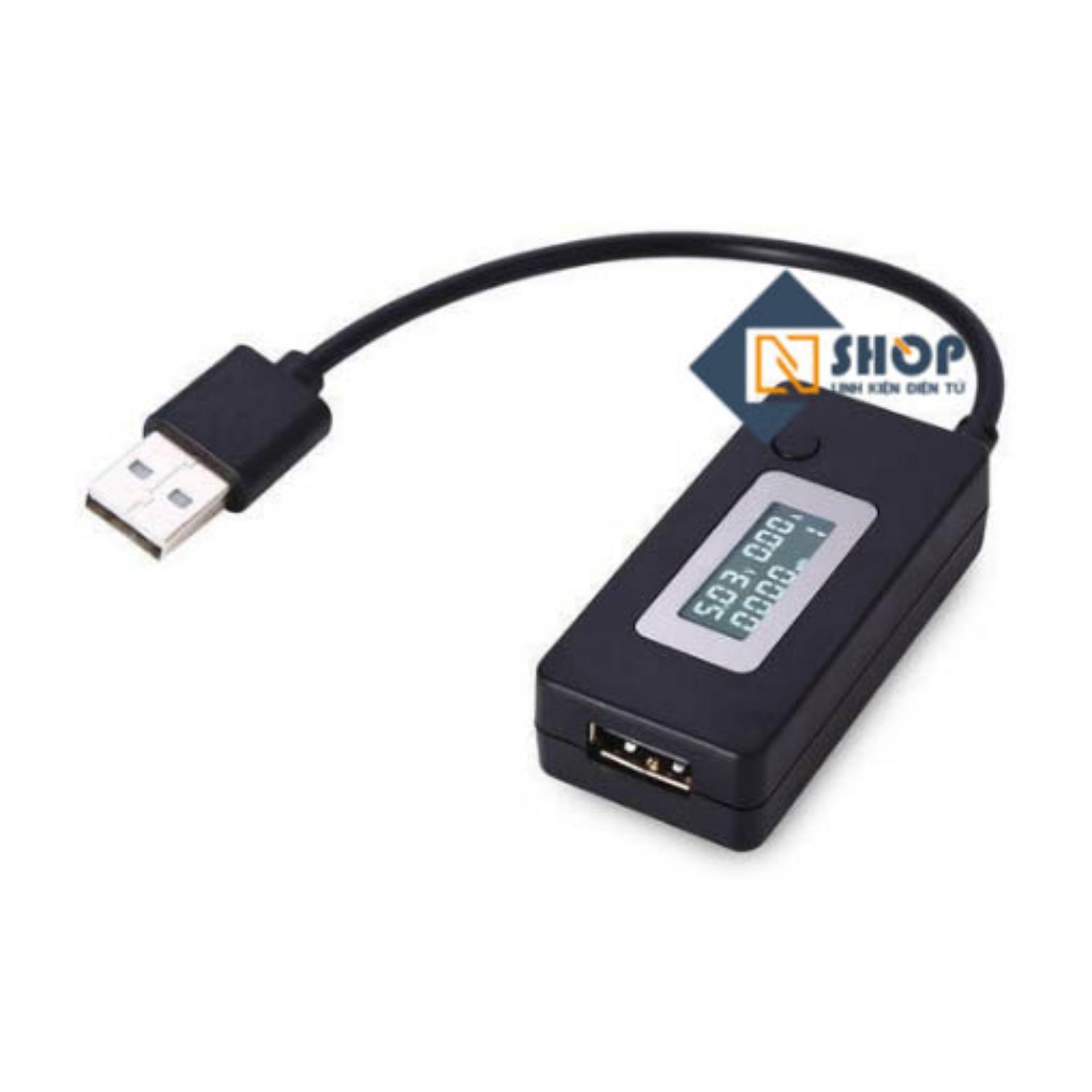

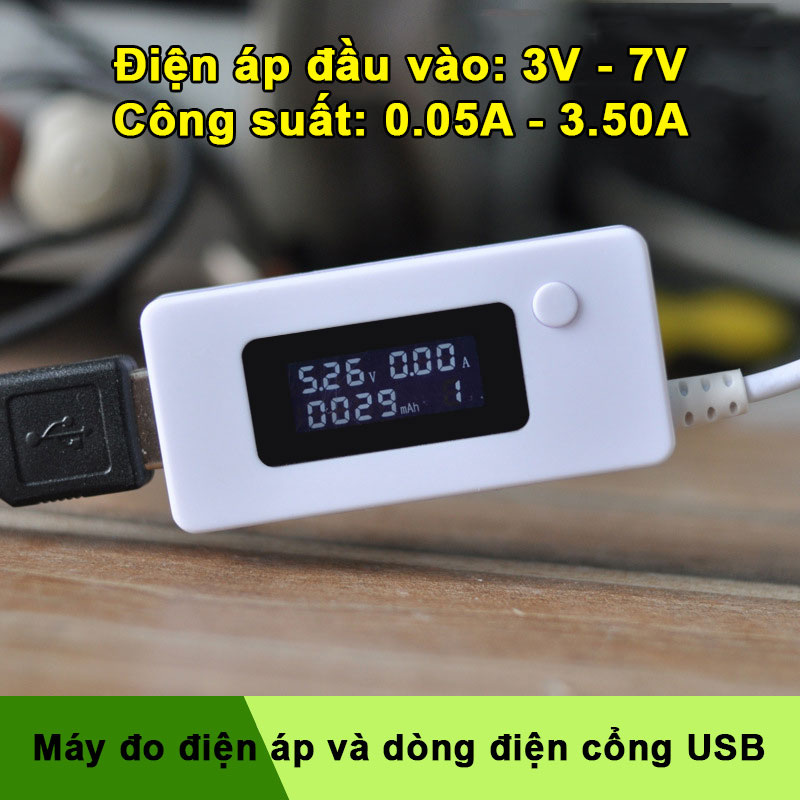

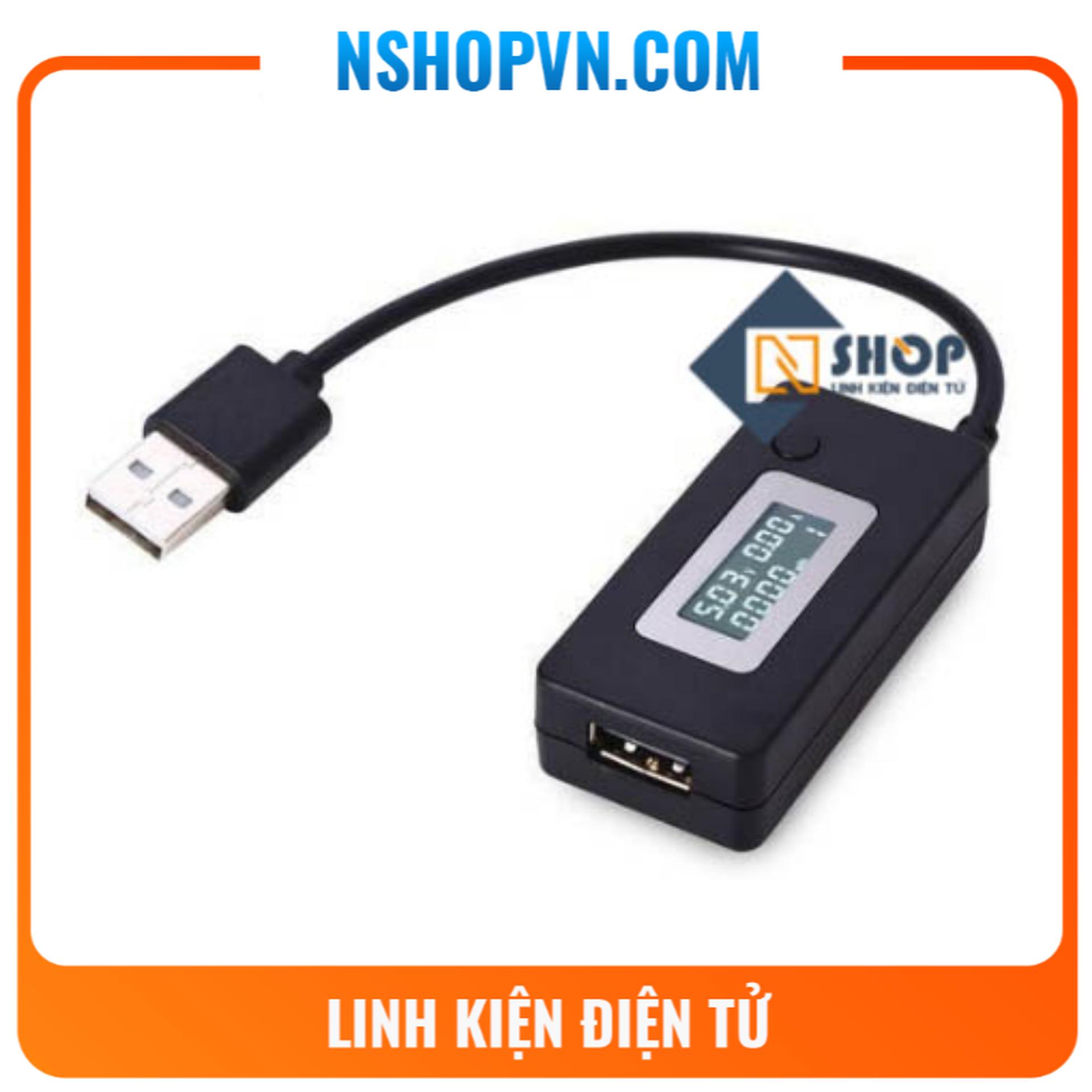

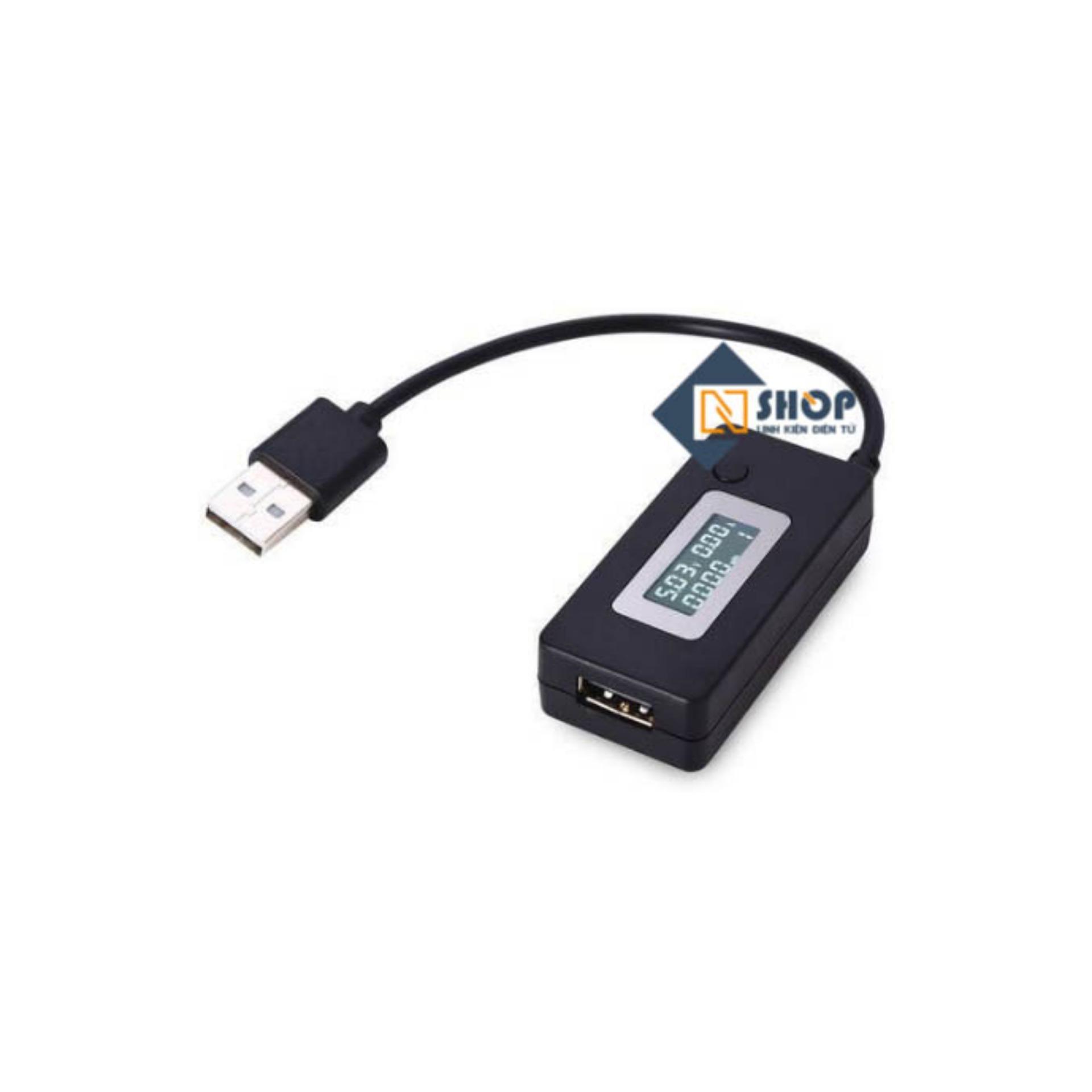

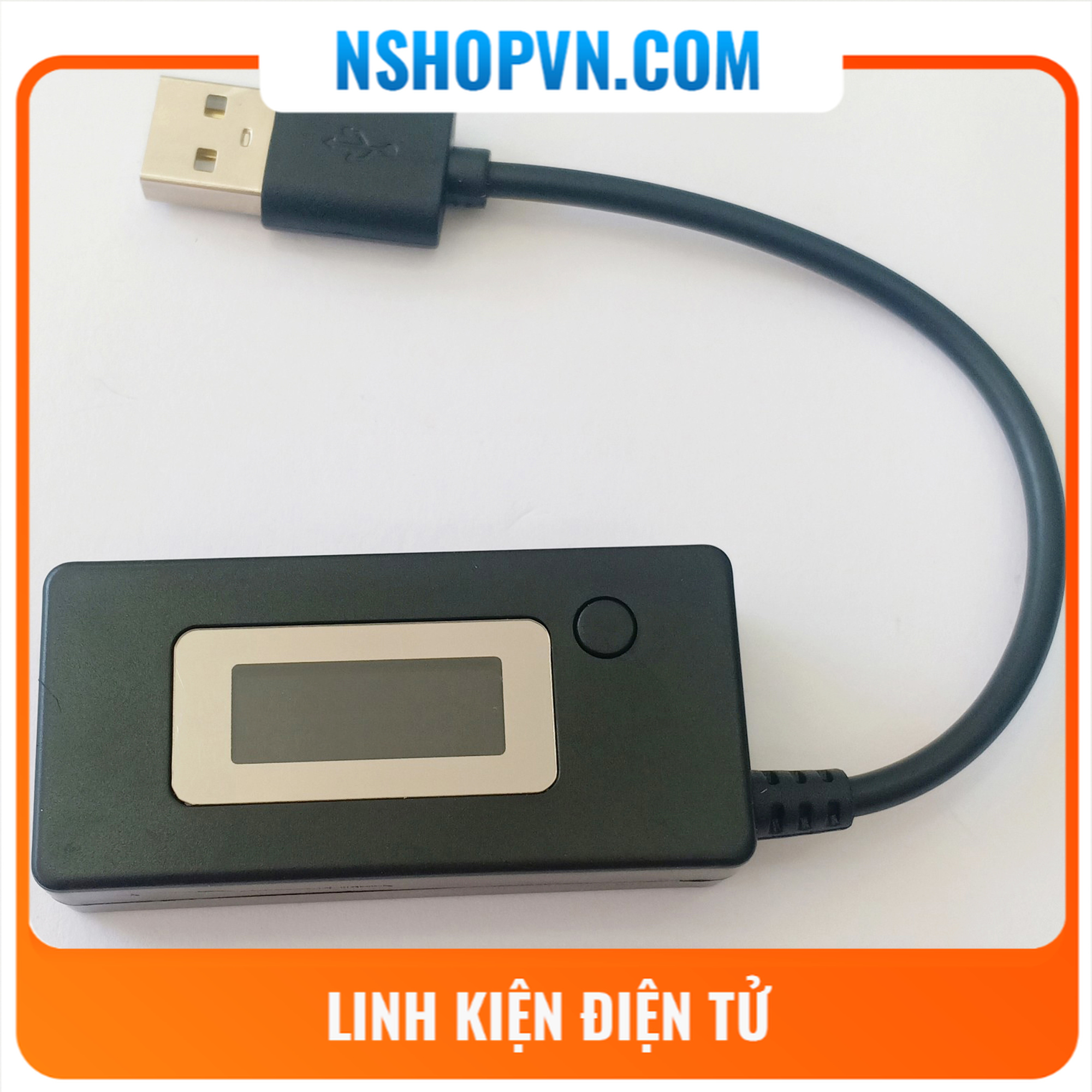

Hình ảnh sản phẩm thực tế:
