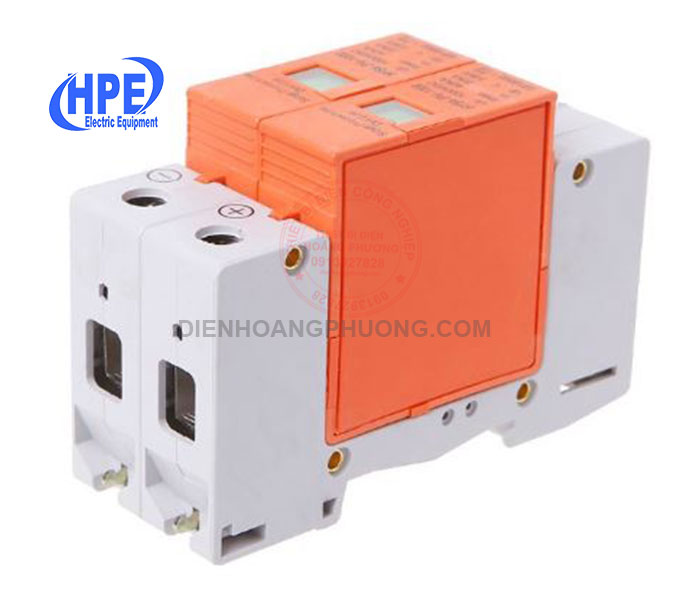

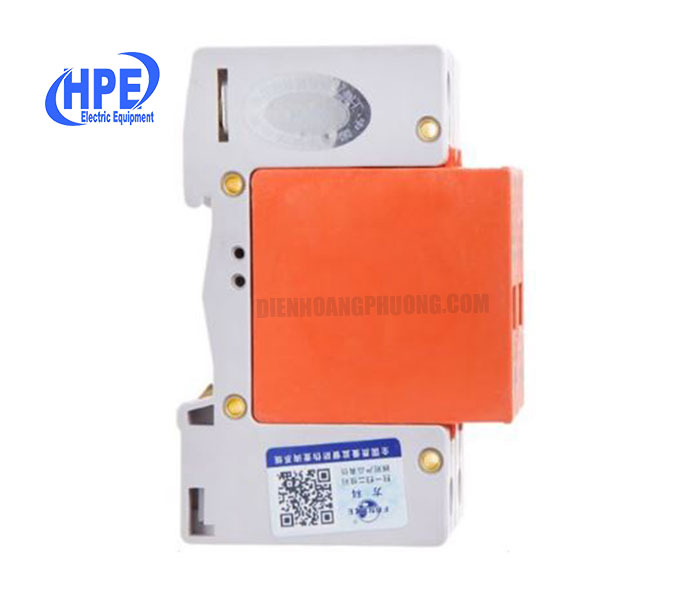

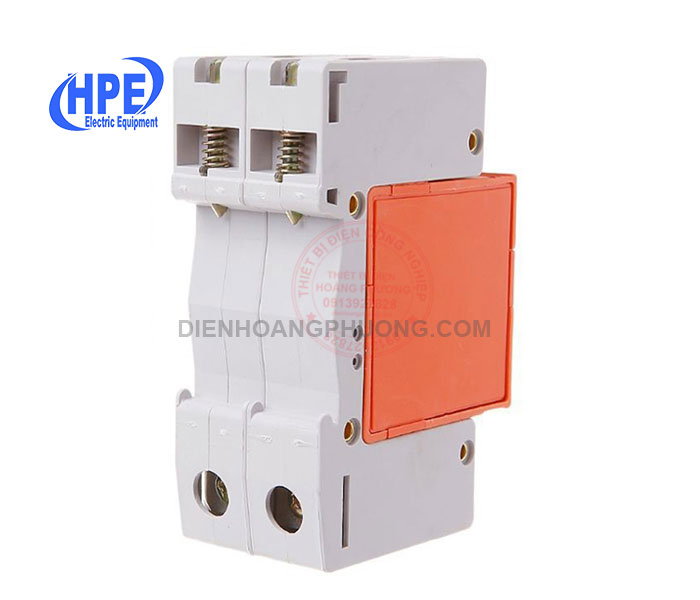

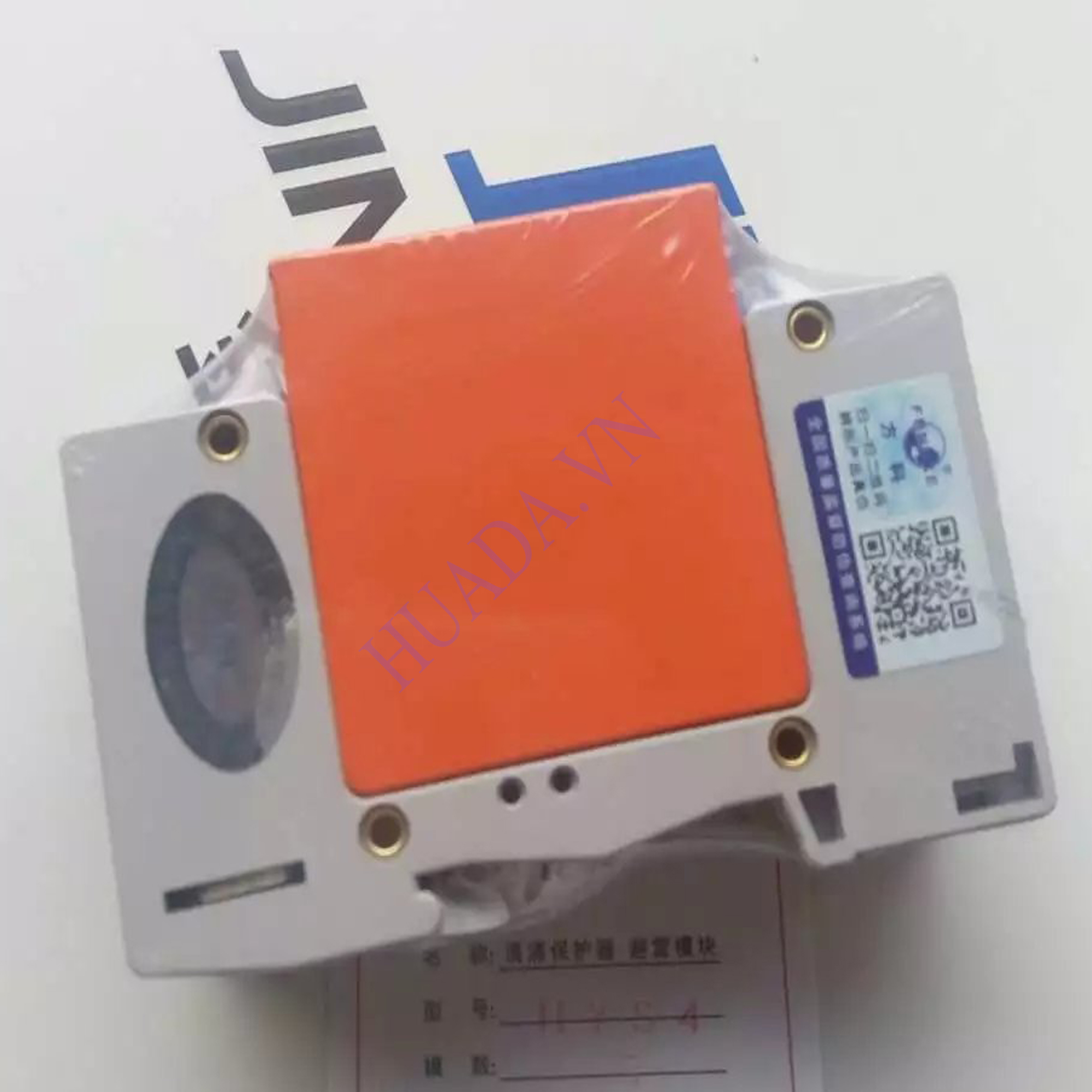

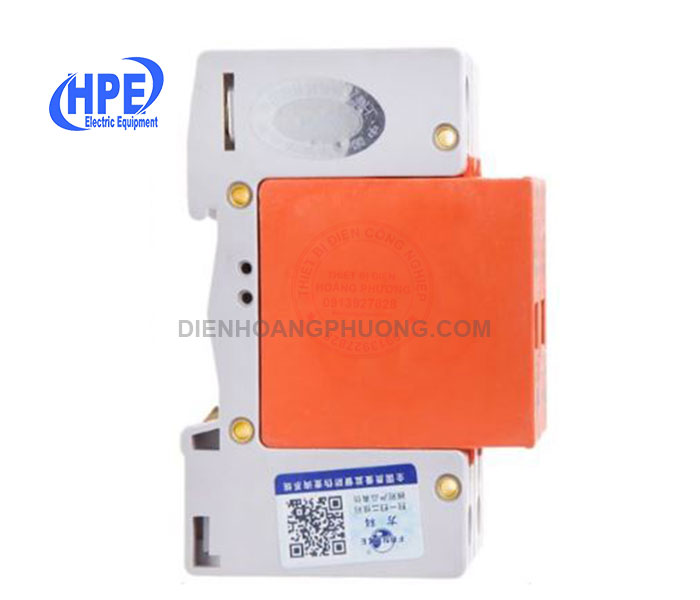

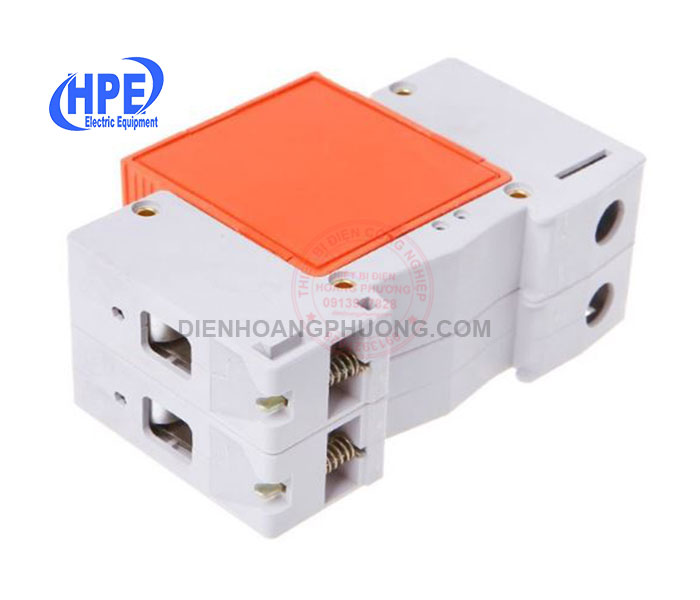

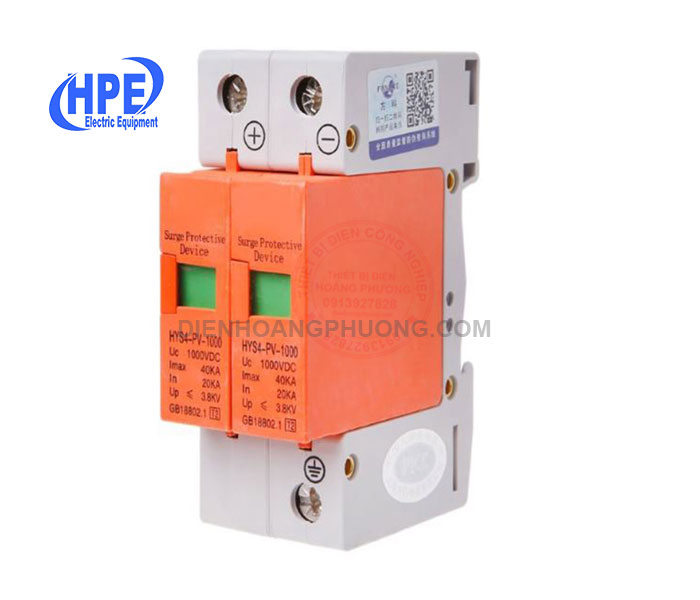

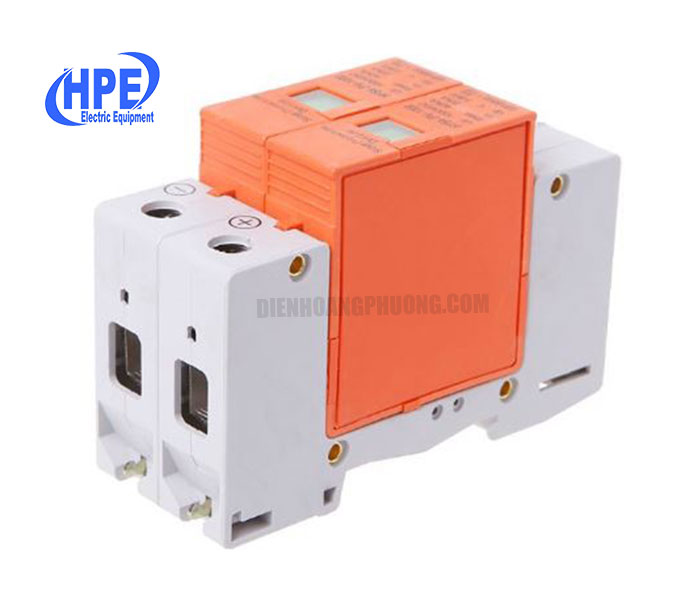

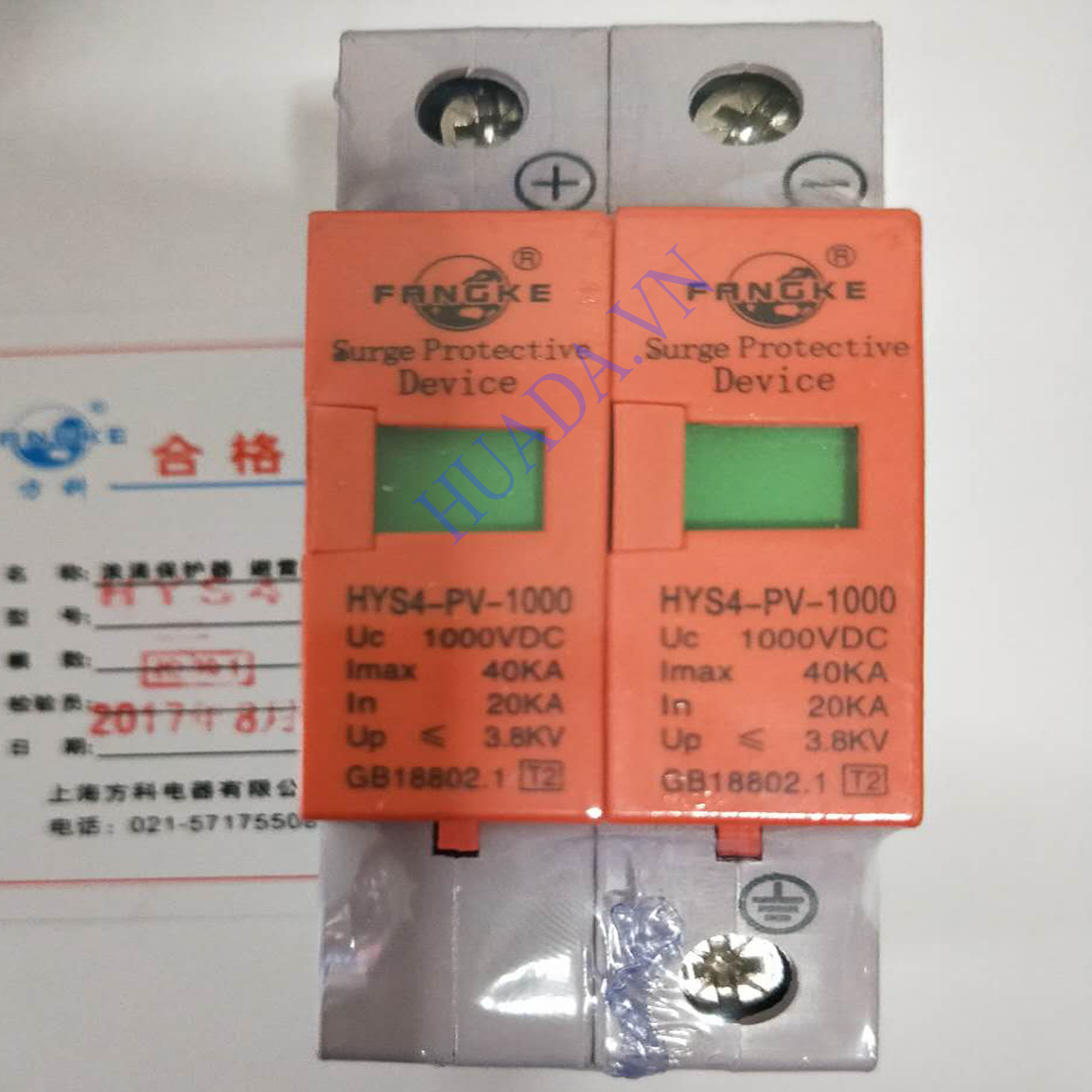

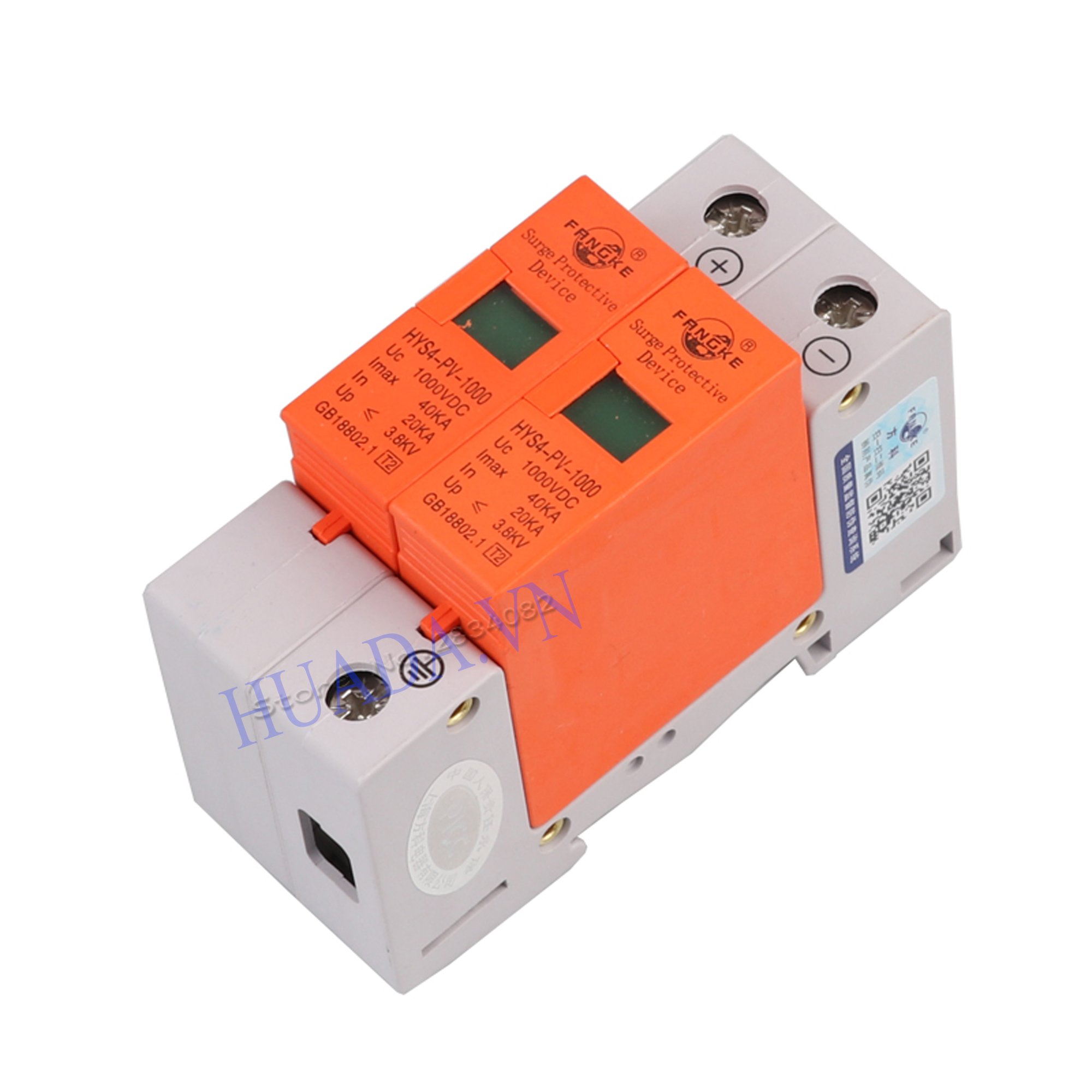

Thiết bị chống sét lan truyền DC 1000V - 2 pha

Thiết bị chống sét lan truyền DC 1000V - 2P

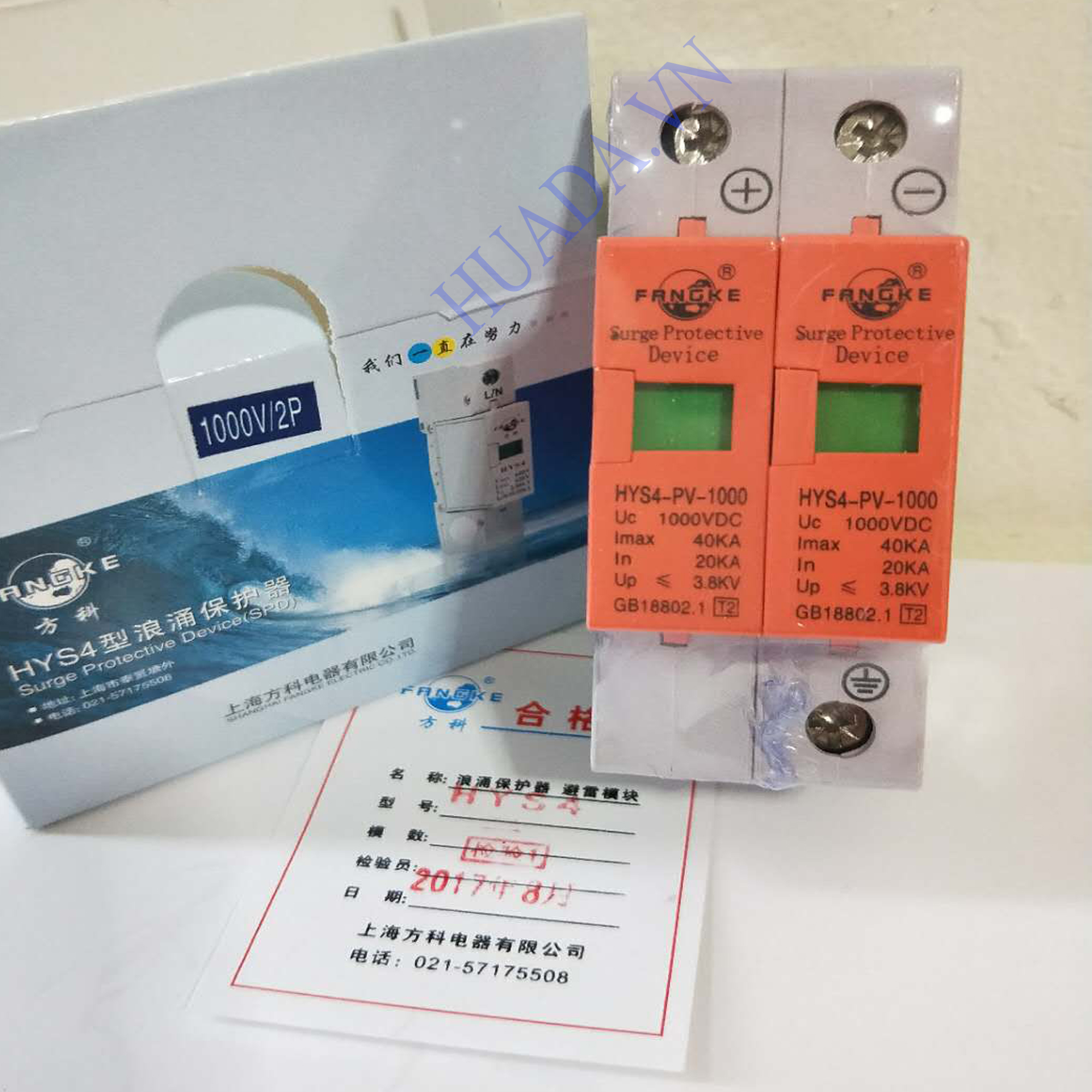

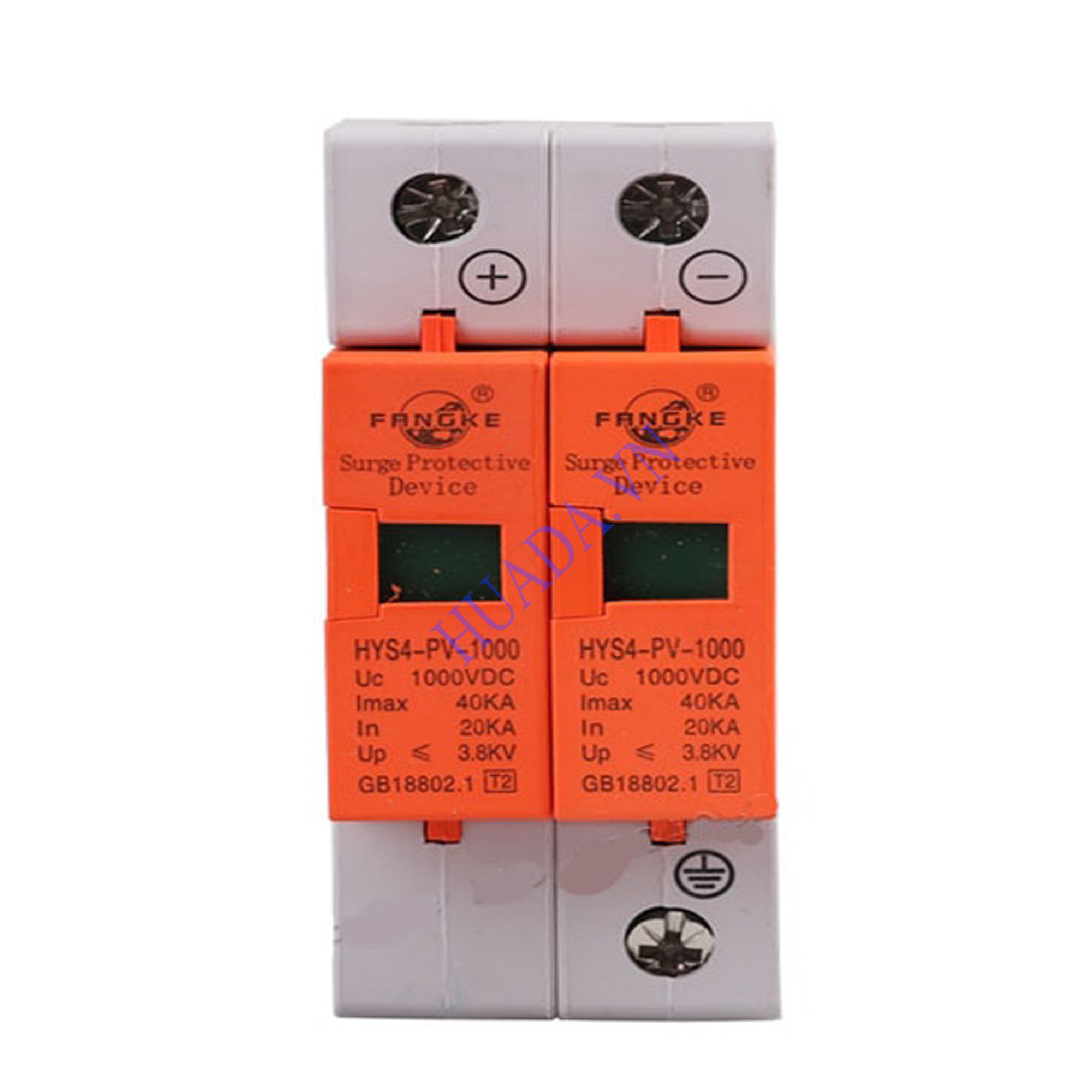

Thông số kỹ thuật:Mã hàng: HYS4-PV-1000 - 2P

Điện áp làm việc liên tục lớn nhất: 1000 VDC

Công suất dòng danh định (8 / 20μS) 20 KA

Dòng cắt sét bình thường: 20 kA (8 / 20μS)

Dòng cắt sét lớn nhất: 40 kA (8 / 20μS ） ≤3.0KV

Kích thước: 18 × 66 × 90 mm

Trọng lượng: 274 Gr

Thời gian đáp ứng 3 chip ≤25nS

Môi trường làm việc －40oC ～ + 80oC, độ ẩm tương đối ≤95%

Cấp bảo vệ: IP 20

Lắp đặt diện tích mặt cắt dây: dây đơn cứng sợi 2,5 25 mm2 dây mềm nhiều sợi 2,5 35 mm2•Hậu quả nếu bị ảnh hưởng sét là gì?Các tế quang điện và các thành phần khác sẽ bị hư hỏng ngay lập tức khi bị sét đánh vào, hoặc tối thiểu cũng bị suy giảm hiệu suất hoạt động của chúng do tác động của quá áp lan truyền gây ra. Kết quả cuối cùng là thời gian sử dụng sẽ bị rút ngắn lại, tốn kém chi phí thay thế và sửa chữa, hiệu suất đầu tư sẽ không còn như tính toán ban đầu, và đặc biệt là sự gián đoạn của hệ thống sẽ gây ảnh hưởng cho các hoạt động khácGiải pháp cơ bản để bảo vệ chống sét cho hệ thống PVNhư vậy, để chống lại sự tác động của sét đánh ta cần phải có giải pháp bảo vệ tổng thể và đầy đủ gồm:–Bảo vệ bên ngoài bằng hệ thống chống sét trực tiếp (tức là không để sét đánh trúng vào hệ thống PV);–Bảo vệ chống xung quá áp đột biến lan truyền trên đường dây DC, AC & Tín hiệu;–Hệ thống nối đất đảm bảo kỹ thuật.Đó là giải pháp chống sét chung, còn cụ thể thì phải đáp ứng phù hợp với các đặc điểm riêng của mỗi hệ thống.Thiết bị chống sét lan truyền DC được sử dụng nhằm mục đích cắt giảm biên độ xung sét, đồng thời giảm tốc độ biến thiên dòng và áp của sét.•Cấu tạo 3 cấp Cắt - Lọc - Cắt•Cắt sét sơ cấp: triệt tiêu năng lượng xung sét, tia sét qua cấp này sẽ giảm điện áp còn trên dưới 1kv.•Lọc thông thấp: Có tác dụng tiếp tục làm suy giảm các điện áp đột biến đã được cắt ở cáp sơ cấp. Cấp lọc này được thiết kế làm suy giảm nhiễu của dây - dây và dây - đất.•Cắt sét thứ cấp: Cắt các điện áp cao còn dư lại sau khi đã qua hai cấp bảo vệ trên, đảm bảo độ an toàn tối đa cho các thiết bị cần được bảo vệ. Triệt tiêu điện áp xuống dưới 200v. Được lắp đặt nối tiếp với hệ thống thiết bị cần bảo vệ, đáp ứng các tiêu chuẩn ngành chống sét nói riêng và ngành điện nói chung.Có khả năng cắt dòng xung sét cao Có khả năng cắt đa xung.Có khả năng phân biệt xung sét và quá áp của điện lưới Có kích thước nhỏ gọn và vỏ bằng kim loại bọc kín an toàn cho người sử dụng và các thiết bị xung quanh.
