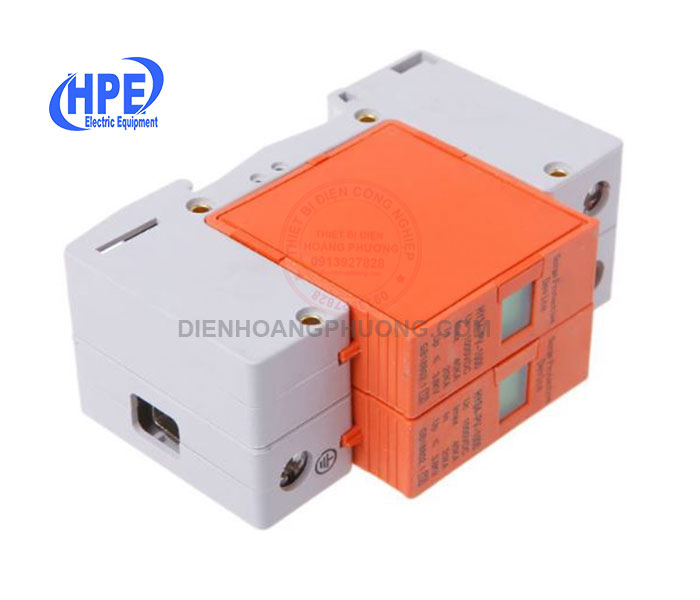

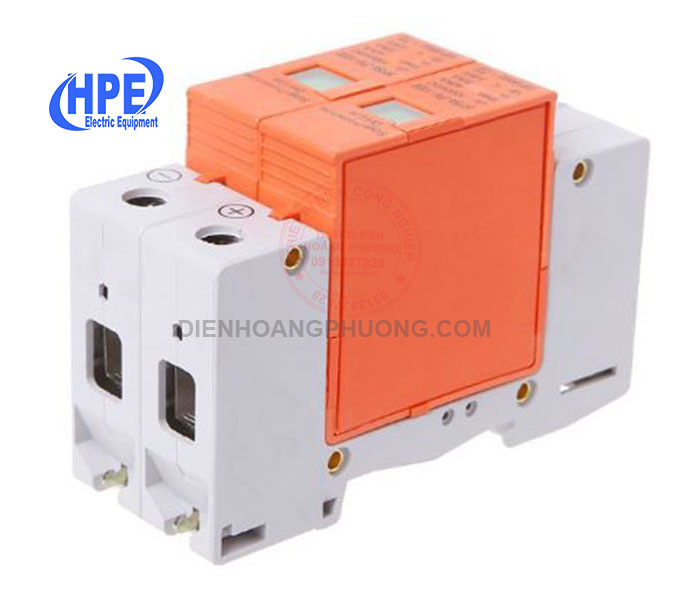

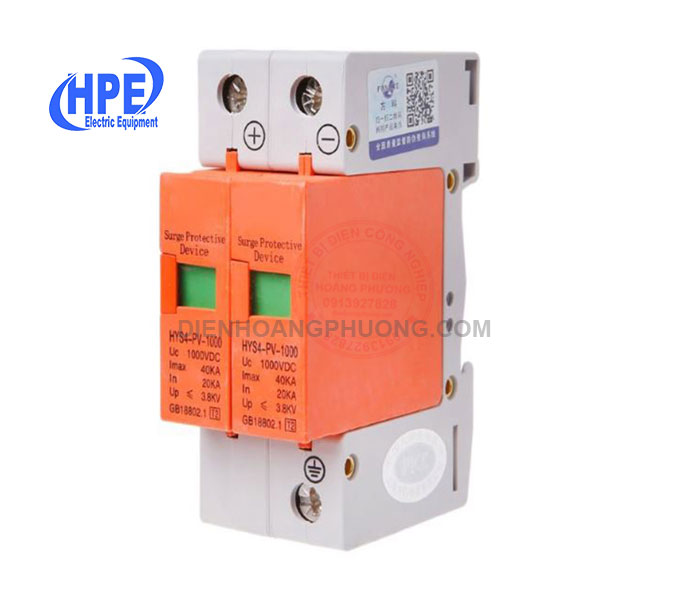

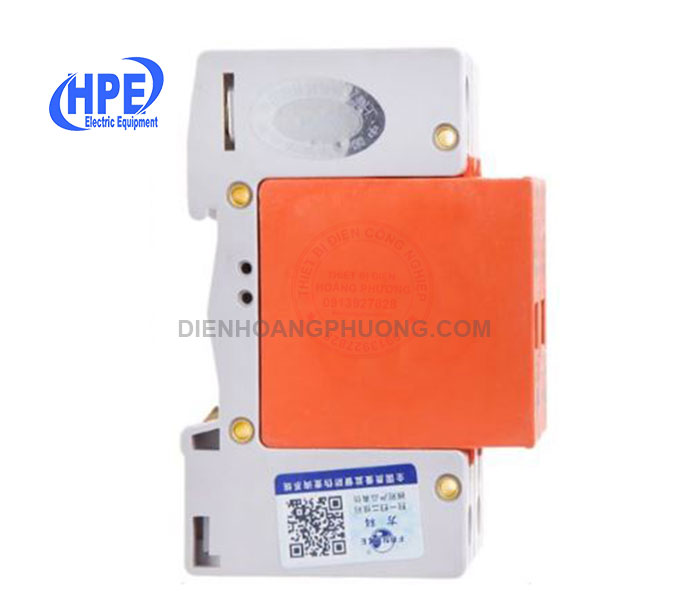

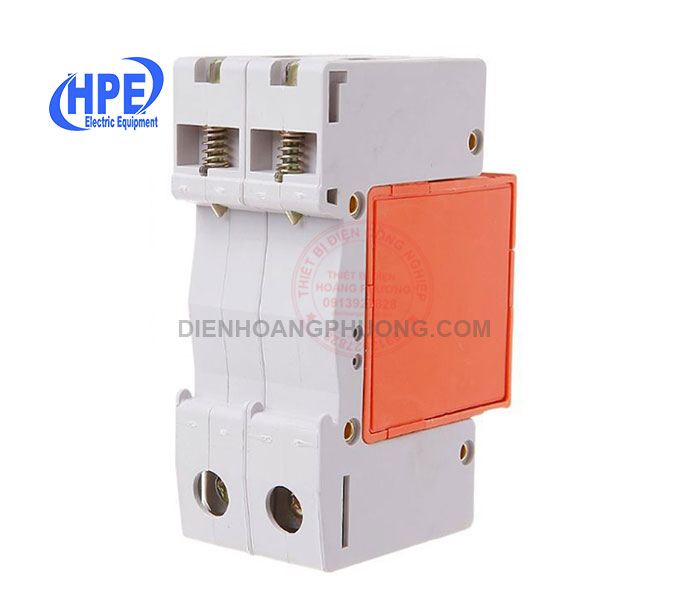

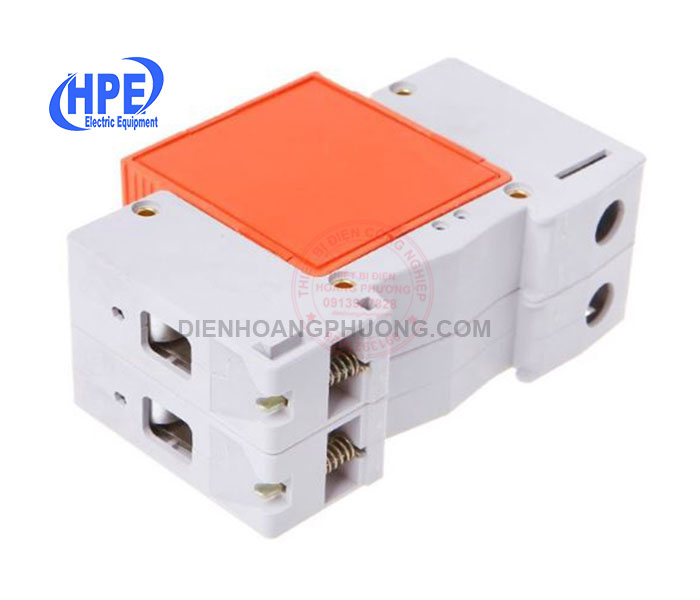

Thiết bị chống sét lan truyền 2 pha DC 1000V

• Thiết bị chống sét lan truyền 2 pha DC 1000V
• Hậu quả nếu bị ảnh hưởng sét làgì?Các tế quang điện và các thành phần khác sẽ bị hư hỏng ngay lập tức khibị sét đánh vào, hoặc tối thiểu cũng bị suy giảm hiệu suất hoạt động của chúngdo tác động của quá áp lan truyền gây ra. Kết quả cuối cùng là thời giansử dụng sẽ bị rút ngắn lại, tốn kém chi phí thay thế và sửa chữa, hiệusuất đầu tư sẽ không còn như tính toán ban đầu, và đặc biệt là sự giánđoạn của hệ thống sẽ gây ảnh hưởng cho các hoạt động khácGiải pháp cơ bảnđể bảo vệ chống sét cho hệ thống PVNhư vậy, để chống lại sự tác động củasét đánh ta cần phải có giải pháp bảo vệ tổng thể và đầy đủ gồm:– Bảo vệbên ngoài bằng hệ thống chống sét trực tiếp (tức là không để sét đánh trúngvào hệ thống PV);– Bảo vệ chống xung quá áp đột biến lan truyền trên đườngdây DC, AC & Tín hiệu;– Hệ thống nối đất đảm bảo kỹ thuật.Đó là giảipháp chống sét chung, còn cụ thể thì phải đáp ứng phù hợp với các đặc điểmriêng của mỗi hệ thống.Thiết bị chống sét lan truyền DC được sử dụng nhằmmục đích cắt giảm biên độ xung sét, đồng thời giảm tốc độ biến thiên dòngvà áp của sét.
• Cấu tạo 3 cấp Cắt - Lọc - Cắt
• Cắt sét sơ cấp: triệt tiêu nănglượng xung sét, tia sét qua cấp này sẽ giảm điện áp còn trên dưới 1kv.
• Lọc thông thấp: Có tác dụng tiếptục làm suy giảm các điện áp đột biến đã được cắt ở cáp sơ cấp. Cấp lọcnày được thiết kế làm suy giảm nhiễu của dây - dây và dây - đất.
• Cắt sét thứ cấp: Cắt các điện ápcao còn dư lại sau khi đã qua hai cấp bảo vệ trên, đảm bảo độ an toàn tốiđa cho các thiết bị cần được bảo vệ.
• Triệt tiêu điện áp xuống dưới200v.
• Được lắp đặt nối tiếp với hệ thốngthiết bị cần bảo vệ, đáp ứng các tiêu chuẩn ngành chống sét nói riêng vàngành điện nói chung.
• Có khả năng cắt dòng xung sét cao
• Có khả năng cắt đa xung.
• Có khả năng phân biệt xung sét vàquá áp của điện lưới
• Có kích thước nhỏ gọn và vỏ bằngkim loại bọc kín an toàn cho người sử dụng và các thiết bị xung quanh

Thông số kĩ thuật:

Tăng cấpbảo vệ (KV): 3.8 Kv

Dòng xả định mức (8 / 20μs) Trong (KA): 20

Dòng xả tối đa (8 / 20μs) Imax (KA): 40

Thời gian đáp ứng (ns): <= 25

Nhiệt độ hoạt động: -40oC ~ + 80oC

Vật liệu vỏ bọc: PBT chống cháy gia cố

Lắp đặt: đường ray din Kích thước: 3.6x6.7x9cm / 1.42x2.64x3.54inch

Màu trắngvà cam

Gói hàng bao gồm: 1 x Thiết bị bảo vệ sốc
