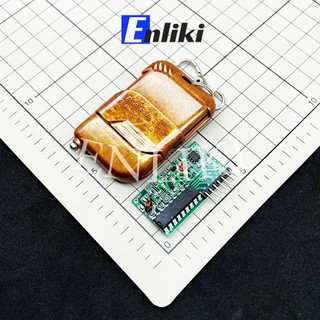

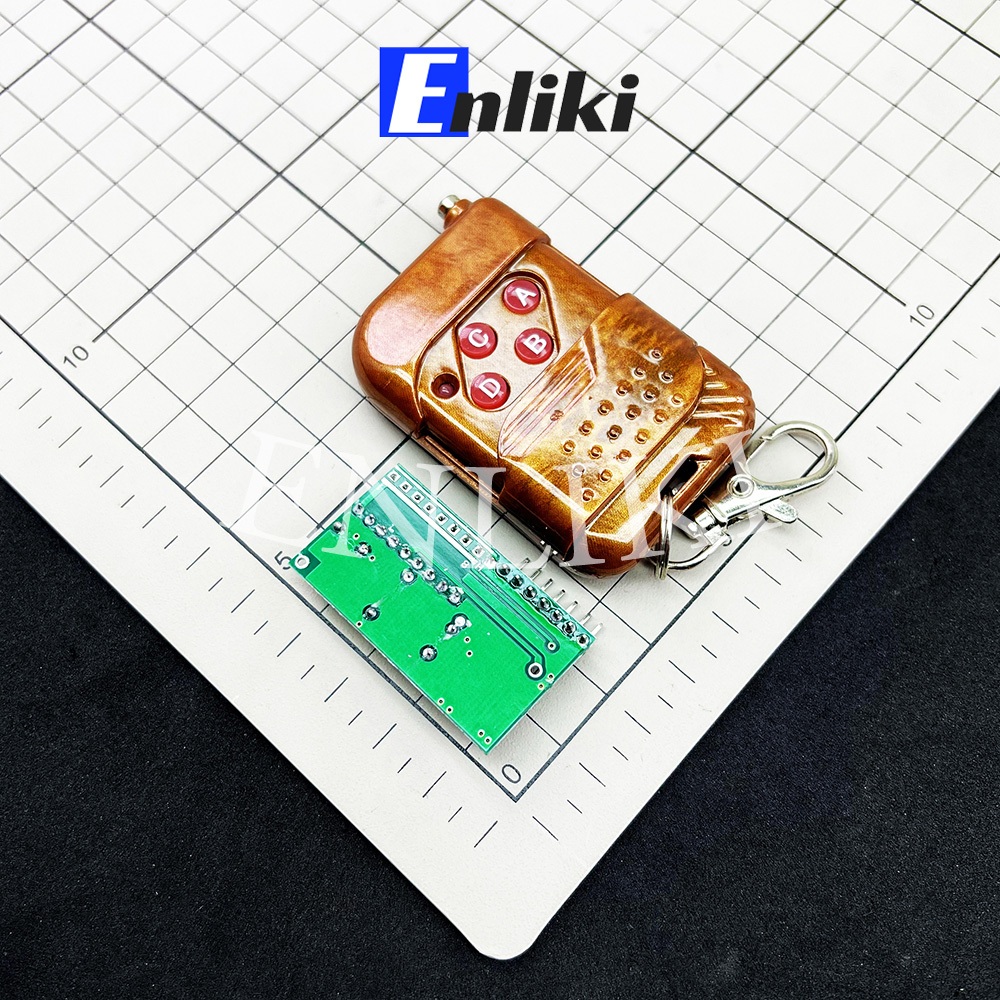

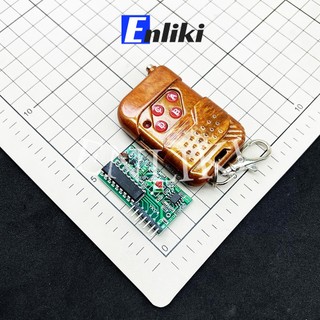

T4 Module Thu Phát RF 4 Kênh 315MHz

THÔNG SỐ KĨ THUẬT - Sản phẩm gồm: Tay phát + Mạch thu - IC mã hóa: PT2272  - Số kênh truyền tín hiệu: 4 kênh - Công suất truyền: 32mW - Trở dao động: 4.7M - Dòng tiêu thụ: 3 ~ 15mA - Điện áp đầu vào: 5VDC - Cự li thu - phát: 30 ~ 50m (không có vật cản) - Thứ tự chân Phát – Thu + A – D0  + B – D1 + C – D2 + D – D3  - Module Thu RF 315Mhz  - Điện áp nuôi: 5V - Dòng điện tiêu thụ <4.5mA khi ở trạng thái nghỉ - IC giải mã PT2272-T4 - Trở dao động: 820K - Tần số thu: 315 Mhz - Độ nhạy: -105dB - Anten dài: 23cm - Chân nguồn: Vcc(+5V) ; GND + Chân VT ( Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu ( Ở trạng thái chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu) + Tín hiệu ra: D0, D1, D2, D3 Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1. - Lưu ý: + Nguồn sử dụng tốt nhất cho RF: Nguồn biến áp, nguồn Acquy, nguồn Pin, không nên sử dụng nguồn xung (nguồn tổ ong) gây nhiễu cho thiết bị + Module RF là loại thiết bị rất dễ bị nhiễu tín hiệu nên cần kết nối dây tín hiệu và nguồn thật chắc chắn, tốt nhất nên hàn chân để kết nối với VĐK  - Kích thước: 52x27x10mm -------------------------------------------------------------------------------------------------------------------------------------- ENLIKI cam kết: - Hình ảnh là ảnh thật của sản phẩm do Enliki tự chụp. - Các sản phẩm đã được kiểm tra trước khi giao hàng. - Bảo hành, đổi trả và hoàn tiền 100% với lỗi do nhà sản xuất (Sản phẩm phải còn nguyên tem, chưa qua sử dụng).! được hỗ trợ xử lý nhé! Cảm ơn quý khách đã tin tưởng và mua hàng tại Enliki!
