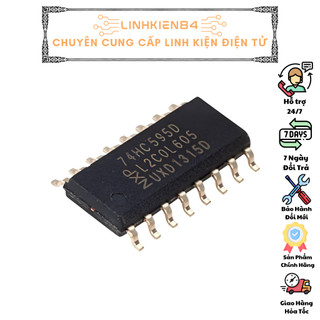

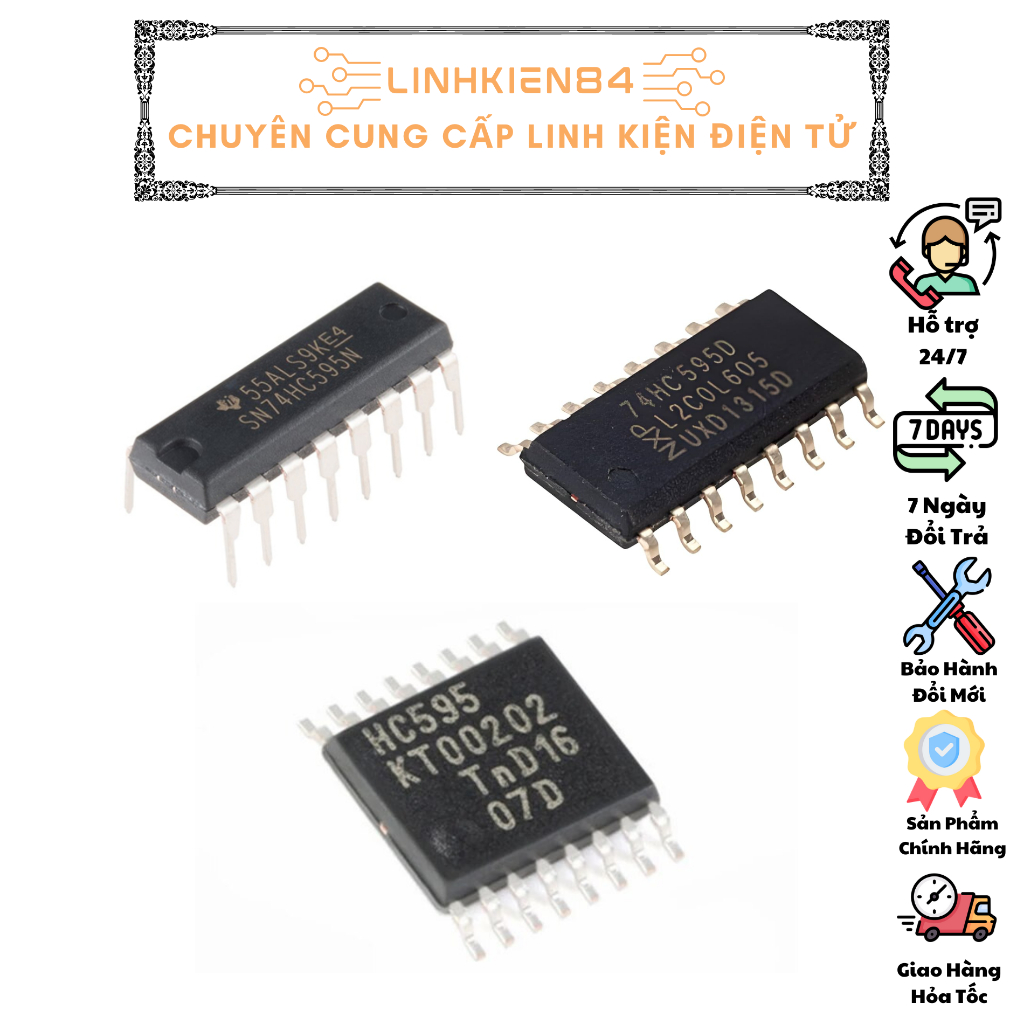

SP0041_Hỏa Tốc _IC Chức Năng 74HC595

74HC595 là một thanh ghi dịch (shift register) hoạt động trên giao thức nối tiếp vào song song ra (Serial IN Parallel OUT). 74HC595 nhận dữ liệu nối tiếp từ vi điều khiển và sau đó gửi dữ liệu này qua các chân song song. Điện áp đầu ra bằng điện áp hoạt động của IC này 74HC595 dựa trên công nghệ logic CMOS và do đó tiêu thụ điện năng rất thấp là 80uA 74HC595 có khả năng chống nhiễu cao Mạch Schmitt trigger có trên tất cả các đầu vào Ứng dụng Thường được sử dụng với bộ vi điều khiển hoặc bộ vi xử lý để mở rộng các chức năng của GIPO Dự án LED ma trận / khối lập phương Giao diện LCD Ứng dụng xếp tầng Bộ điều khiển mức logic cao La thiết bị phù hợp trong cho sinh viên , kỹ sư trong ngành điện tử Điện áp hoạt động 2~6VDC Tốc độ cao( Fmax) 55MHz tại 5V Dòng điện nguồn cung cấp 70mA Dòng điện đầu vào/ra +-20mA/+-25mA Công suất 500mW Dải nhiệt độ hoạt động -65C to 150C Tần số quét 100Mhz Khả năng xuất Xuất song song (điều khiển bus), Xuất Serial. Điện áp đầu vào mức cao tối thiểu 3,15V @ (Vcc = 4,5V) Điện áp đầu vào mức thấp tối thiểu 1.35V @ (Vcc = 4.5V)
