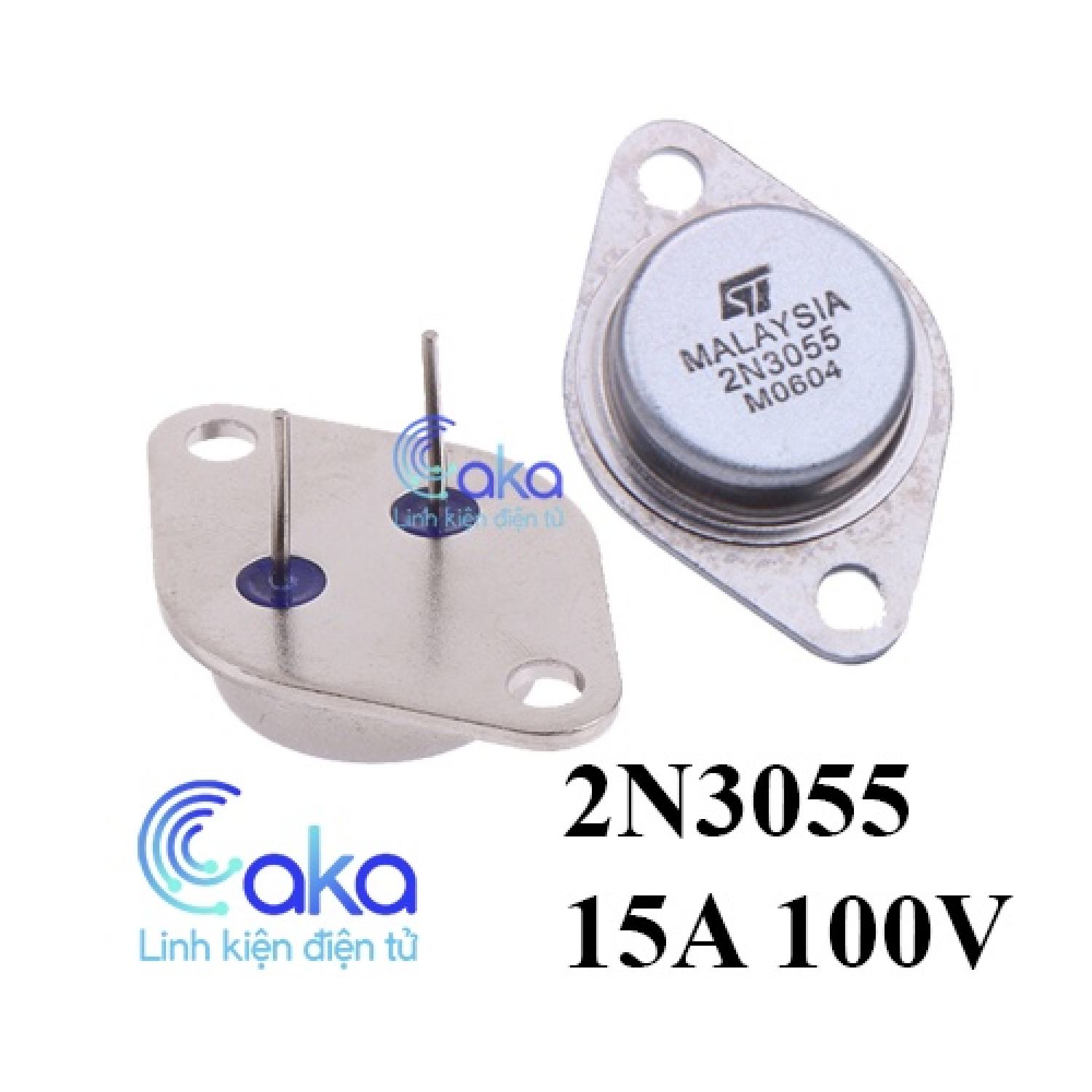

Sò sắt 2N3055 Transistor NPN 15A 100V 115W TO-3 ST

**2N3055 là gì

2N3055 là một transistor công suất NPN đa năng được sản xuất với quy trình cơ bản hình trục, được gắn trong một vỏ kim loại kín. Thiết bị được thiết kế cho các ứng dụng chuyển mạch và khuếch đại.

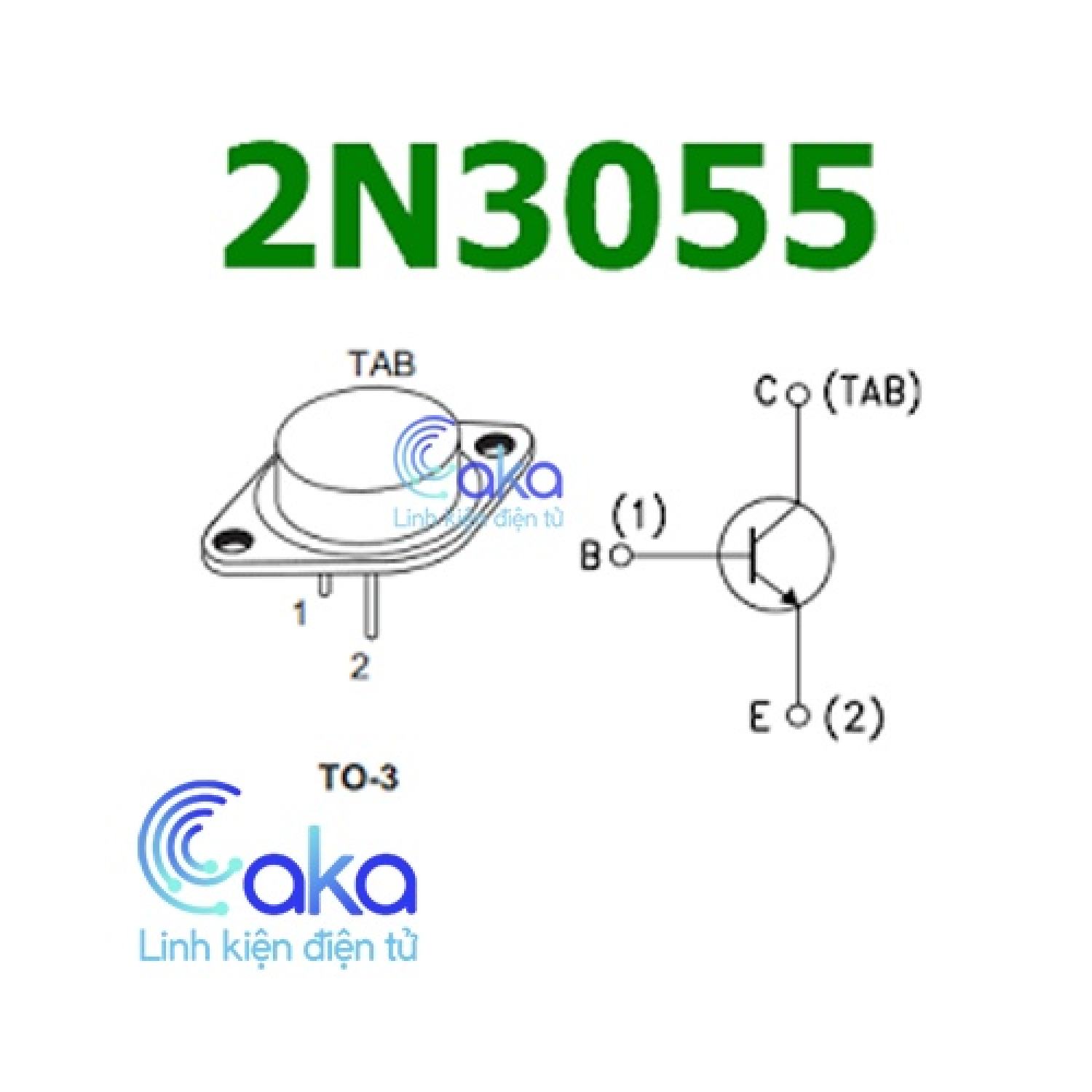

**Sơ đồ chân 2N3055

Giống như bất kỳ transistor khác, 2N3055 có ba chân là chân phát (E), chân gốc (B) và chân góp (C). Sơ đồ chân của 2N3055 gồm

Chân số 1: chân gốc (B) sử dụng làm kích hoạt transistor bật

Chân số 2: chân phát (E) sử dụng nối đất

Chân số 3: chân góp (C) thường nối với tải

***Tính năng và Thông số kỹ thuật

Transistor công suất trυng bình

Khu vực vận hành an toàn

Transistor NPN - PNP bổ sung

Điện áp bão hòa cực góp - cực phát thấp

Có đóng gói không chì

Độ lợi dòng điện DC (hFE) lên đến 70

Với độ tuyến tính được cải thiện hfe

Điện áp tối đa trên cực góp và cực phát: 60V DC

Dòng tối đa cho phép qua cực góp: 15A DC

Điện áp tối đa trên cực gốc và cực phát: 7V DC

Dòng điện tối đa cho phép qua cực gốc: 7A DC

Điện áp tối đa trên cực góp và cực gốc: 100V DC

Phạm vi nhiệt độ hoạt động: -65ºC đến + 200ºC

Tổng công suất tiêu tán: 115W

**Tương đương của 2N3055

2N6673, 2N6675, cặp bổ sung- MJ2955

**Transistor tương tự

MJ10023, BUX98, BDW51

**Công dụng của 2N3055

2N3055 được ưu tiên khi bạn muốn một thiết bị chuyển mạch đơn giản cho tải công suất trυng bình. 2N3055 là một trong những transistor cơ bản được bán trên thị trường với giá rẻ và có các tính năng phù hợp với nhiều ứng dụng.

2N3055 cũng được sử dụng trong bộ khuếch đại công suất âm thanh. Thiết bị có hệ số khuếch đại tốt và độ lợi cũng gần như tuyến tính làm cho 2N3055 trở thành một trong những giải pháp tốt ƞhất cho bộ khuếch đại công suất.
