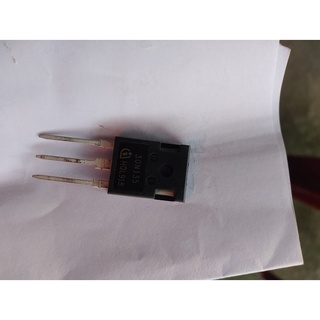

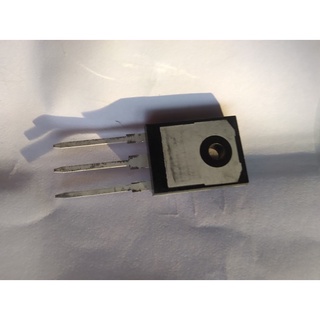

Sò bếp từ,vip bếp từ

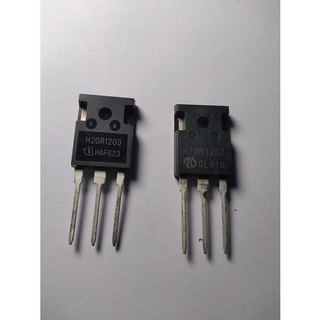

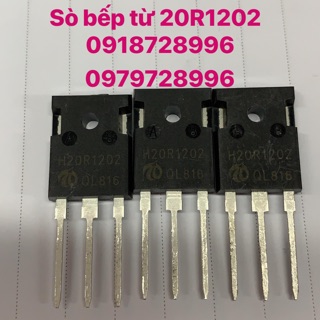

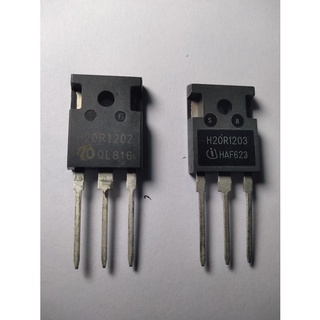

Giới thiệu chung về Sò Bếp Từ H20R1202 IGBT 20A 1200V T0-247 Sò Bếp Từ H20R1202 IGBT 20A 1200V T0-247 là linh kiện điện tử bán dẫn công suất 3 cực. Là một trong những transistor kích xung điều khiển rất quan trọng sử dụng trong bếp từ. Nhờ vào cấu tạo đặc biệt giúp Sò Bếp Từ H20R1202 có khả năng đóng cắt nhanh như một Mosfet, vừa có công suất chịu tải lớn như một transistor thường Thông số kỹ thuật của Sò Bếp Từ H20R1202 IGBT Điện áp cực đại VCE = 1200V Dòng điện cực đại IC: 40A (ở nhiệt độ 25ºV) 20A (ở nhiệt độ 100ºC) Dải nhiệt độ hoạt động: -40ºC~175ºC VGE = 20V Thời gian trễ: 359ns Công suất: 330W Kiểu chân cắm: T0-247 Sò 30N135chịu điện áp 1350 vôn và dòng cực đại 30A nên tốt hơn Vip12, vip22 là 2 loại IC của bếp từ Hướng dẫn sử dụng và lưu ý Bếp từ tạo ra từ trường biến thiên liên tục với tần số cao để tạo ra dòng Fuco. Dòng này sẽ dùng để đốt nóng các vật liệu có tính từ. Từ trường này sinh ra bởi một cuộn dây đồng nằm ở dưới mặt bếp. Dòng một chiều này được đóng cắt bởi một Transistor kích xung IGBT. Đây là một trong những linh kiện điện tử bạn phải kiểm tra đầu tiên khi bếp từ bị hỏng. Thông thường Transistor IGBT này chết là do con tụ Micro bên cạnh nó bị phồng hoặc có thể do con Diode zener nối với chân IGBT bị hỏng. Sau khi thay transistor IGBT mới các bạn nên tháo cuộn dây đồng ra và lắp thử một bóng đèn 220V-100W để thử. Trên đây chỉ là một số lỗi thường gặp nhất trong bếp từ
