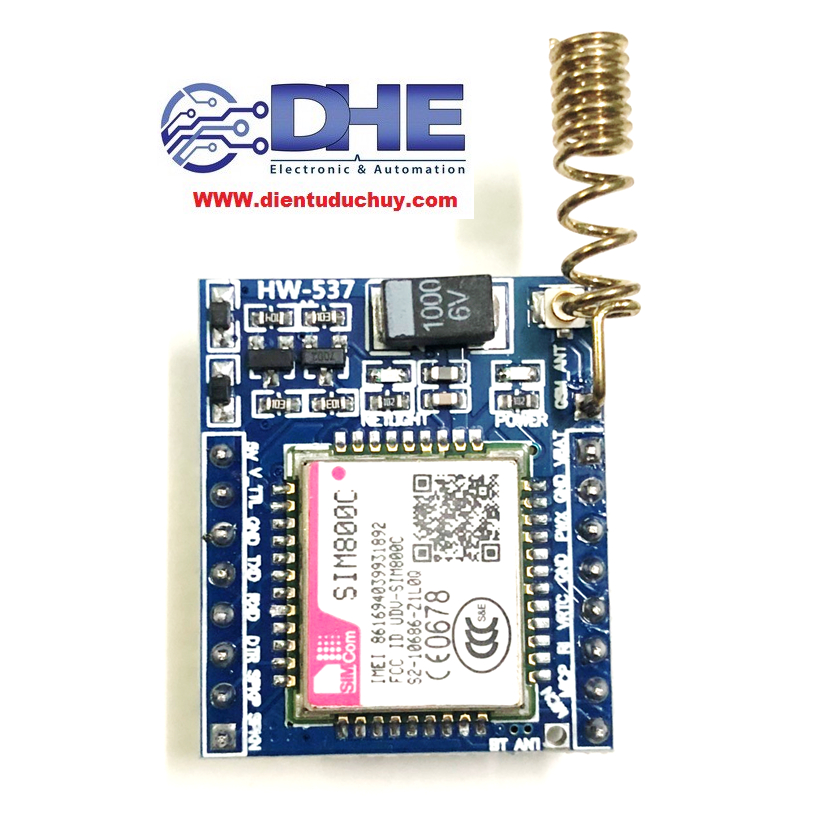

SIM800C - GSM/GPRS - HỖ TRỢ SIM 4G, 3G, 2G

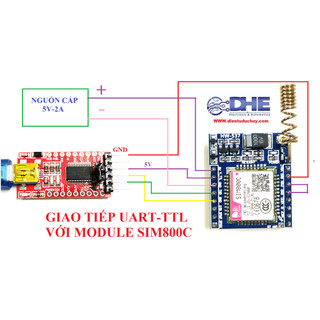

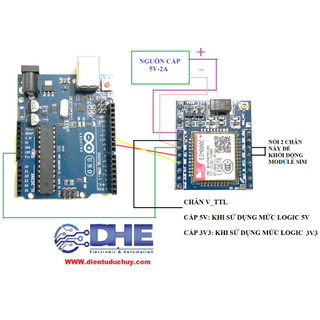

Module SIM800C này được cải tiến so với phiên bản SIM800L, mạch hỗ trợ chuyển mức logic tự động giữa 5V/3V3 trên cùng board mạch. Điều đó rất tiện lợi khi người sử dụng không cần phải gắn thêm điện trở chia áp để chuyển mức cho tương thích như khi sử dụng với module SIM800L. THÔNG SỐ KỸ THUẬT:Mô tả chức năng các chân. + Chân 5V: chân cấp nguồn cung cấp cho module (lưu ý: khi cấp nguồn pin lithium đến chân VBAT thì không cấp nguồn thêm ở chân 5V này) + Chân GND: chân cấp nguồn 0V cho module. + Chân V_TTL: chân chọn mức logic cho module, cấp 5V (khi logic là 5v) hoặc 3V3 (khi logic 3v3) tương ứng vào chân này. + Chân TXD: chân truyền dữ liệu UART-TTL từ module SIM800C. + Chân RXD: chân nhận dữ liệu UART-TTL gửi đến module SIM800C. + Chân SPKP và chân SPKN: chân đầu ra cung cấp âm thanh khi thoại, chân này cần qua bộ khuếch đại và loa để nghe được rõ hơn. + Chân MICP và chân MICN: chân đầu vào tín hiệu micro khi thoại. + Chân RI:chân đầu ra báo tín hiệu đổ chuông. + Chân VRTC và GND: chân cấp nguồn pin 3V cho bộ RTC của module SIM. + Chân PWR:khởi động module khi nối xuống GND. + Chân VBAT và GND: nguồn cấp từ pin Lithium 3.3V - 4.4V (lưu ý: không cấp nguồn cho VBAT khi đã cấp nguồn đến chân 5V)
