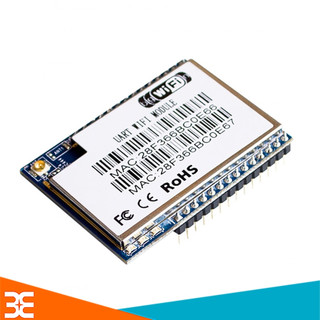

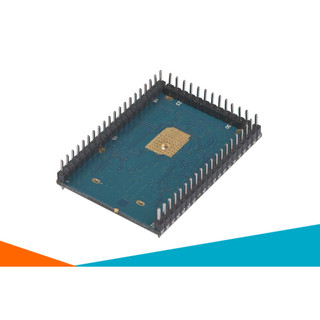

Sản Phẩm Module Wifi UART HLK-RM04 Chất Lượng Cao

Sản Phẩm Module Wifi UART HLK-RM04 Thông số kỹ thuật: Tiêu chuẩn mạng tiêu chuẩn không dây: IEEE 802.11n, IEEE 802.11g, IEEE 802.11b Wired Tiêu chuẩn: IEEE 802.3, IEEE 802.3u Tốc độ truyền tải không dây 11n: Lên đến 150Mbps 11g: Lên đến 54Mbps 11b: Lên đến 11Mbps Số lượng các kênh truyền hình 1-14 Dải tần số 2.4-2.4835G Truyền điện 12-15DBM giao diện 1 10 / 100Mbps LAN / WAN giao diện giao diện ghép Antenna Antenna Loại ăng ten Onboard / ăng ten bên ngoài thông số chức năng chế độ wIFI Client / AP / Router chức năng WDS Hỗ trợ cầu nối không dây WDS Bảo mật không dây lọc địa chỉ MAC không dây chuyển đổi chức năng Bảo mật không dây mã hóa WEP 64/128/152 chút WPA-PSK / WPA2-PSK, cơ chế WPA / WPA2 Quản lý mạng Quản lý Web từ xa file cấu hình nhập khẩu và xuất khẩu nâng cấp phần mềm WEB Serial để Mạng tốc độ truyền tải tối đa 230400bps kết nối TCP Số lượng tối đa các kết nối> 20 kết nối UDP Số lượng tối đa các kết nối> 20 Tốc độ truyền 50 ~ 230400bps các thông số khác Chỉ số tình trạng Chỉ định tình trạng Tiêu chuẩn môi trường Nhiệt độ làm việc: -20-60 ℃ Độ ẩm: 10% -90% RH (không ngưng tụ) Nhiệt độ bảo quản: -40-80 ℃ Lưu trữ Độ ẩm: 5% -90% RH (không ngưng tụ) các tài sản khác băng thông tần số tùy chọn: 20MHz, 40MHz, tự động Pin giao diện Module Con số Chức năng Phương hướng Giải trình 1 VDD5V điện Trong 5 Điện áp vào 2 GND GND điện mặt đất 3 WLAN_LED các Wifi bắt đầu chỉ 4 3.3V tôi sản lượng cung cấp điện 3.3V 5 LINK1 I / O dấu hiệu cổng Ethernet 1 LED 6 USB_P I / O tín hiệu USB 7 USB_M I / O tín hiệu USB 8 I2S_SD I / O I2C DATA / GPIO 9 I2S_CLK I / O I2C CLK / GPIO 10 GIOP0 I / O Chung GPIO, xuất cảnh qua đèo, khôi phục mặc định ban đầu 11 TXOP1 I / O cổng Ethernet 1 TX-P 12 TXON1 I / O cổng Ethernet 1 TX-N 13 RXIP2 I / O cổng Ethernet 2 RX-P 14 RXIN2 I / O cổng Ethernet 2 RX-N 15 RXIN1 I / O cổng Ethernet 1 RX-P 16 RXIP1 I / O cổng Ethernet 1 RX-P 17 TXON2 I / O cổng Ethernet 2 TX-N 18 TXOP2 I / O cổng Ethernet 2 TX-P 19 RTS_N tôi Đầy đủ chức năng RTS nối tiếp 20 UART_RX tôi Đơn giản nối tiếp RX Hai mươi mốt UART_TX các Đơn giản nối tiếp TX Hai mươi hai RXD tôi Đầy đủ chức năng RX nối tiếp Hai mươi ba LINK2 I / O Ethernet port 2 đèn LED chỉ ra I / O Hai mươi bốn CTS_N các Đầy đủ chức năng nối tiếp CTS 25 CŨNG tôi GPIO / WPS chân chức năng 26 TXD các Đầy đủ chức năng nối tiếp TX 27 1.8V Hết năng lượng Mạng đầu ra cổng 1.8V 28 VDD5V điện Trong 5V đầu vào
