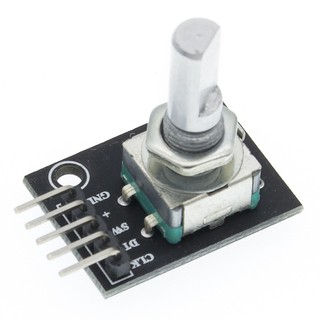

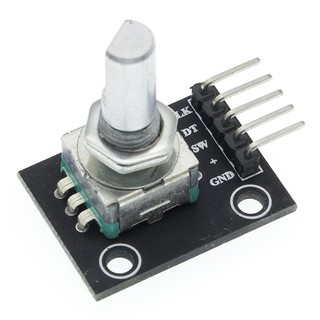

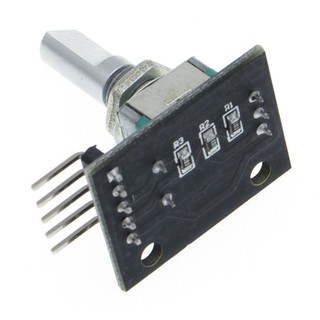

[Rotary Encoder] Rotary encoder module KY-040- Mạch Volume Xoay Rotary Encoder 360 Độ KY-040

Module Encoder KY-040 không giới hạn số vòng quay, encoder đưa ra 2 xung vuông 90 độ gọi là 2 phase A và B, xung từ encoder đưa ra có thể dùng để nhận biết chiều quay, tốc độ quay, vị trí. Đồng thời module cũng cung cấp 1 ngõ ra số on/off như 1 nút nhấn có thể được lập trình để trở thành 1 nút reset giá trị đếm. Sản phẩm bao gồm: 01 module encoder ỨNG DỤNG: Module Encoder KY-040 trông giống 1 module biến trở nhưng có 2 ngõ ra dạng xung số. Bằng việc xoay núm vặn, ngõ ra xung của 2 kênh sẽ thay đổi với 1 độ lệch pha xác định (90độ) giúp phân biệt được chiều xoay. Đếm số lượng xung ngõ ra sẽ cho biết vị trí góc xoay, vị trí này là không giới hạn. Đồng thời module cũng cung cấp 1 ngõ ra số on/off như 1 nút nhấn cơ có thể được lập trình để trở thành 1 nút reset giá trị đếm. THÔNG SỐ: Điện áp hoạt động: 3v – 5v Độ phân giải: 20 xung/vòng. CÁC CHÂN TÍN HIỆU +: Chân cấp nguồn 3~5VDC GND: chân cấp nguồn âm 0VDC CLK:ngõ ra phase A DT:ngõ ra phase B SW:ngõ ra on/off
