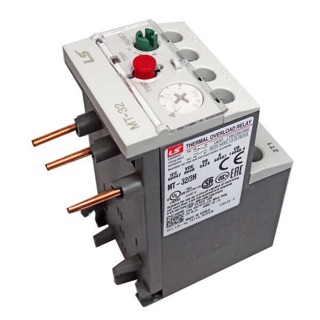

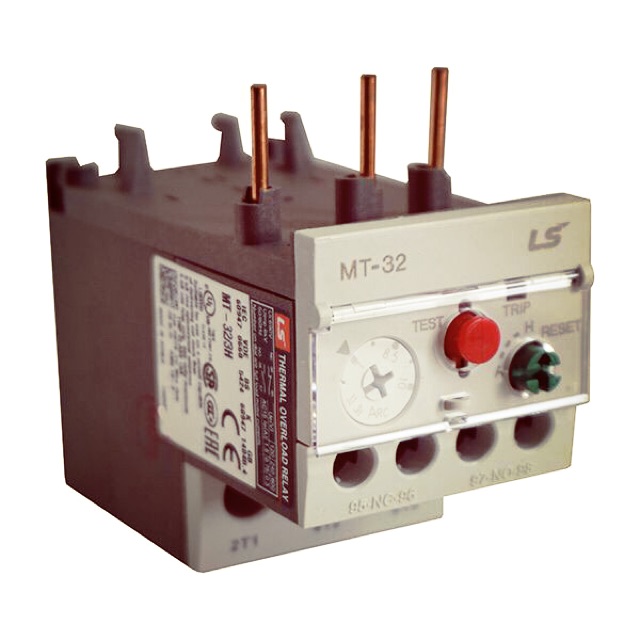

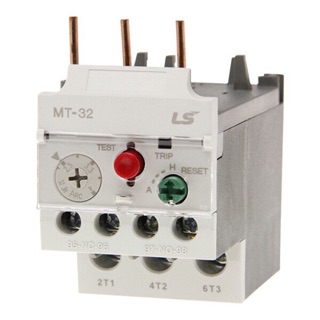

Rơle nhiệt Relay nhiệt LS MT32

Rơle nhiệt LS MT-32 1. Đặc điểm chung - Relay nhiệt là thiết bị đóng cắt dựa trên nguyên lý co dãn của các thanh lưỡng kim khi chịu tác dụng của nhiệt độ, dung để bảo vệ động cơ và các thiết bị ở trạng thái quá tải, relay nhiệt thường kết hợp với khởi động từ (contactor). Không thể dung relay nhiệt để bảo vệ ngắn mạch cho động cơ và thiết bị được là do relay nhiệt cần phải có quá trình khoảng vài giây đến vài phút mới tác động - Cấu tạo cơ bản của relay nhiệt là 2 phiến kim loại mỏng có hệ số dãn nở khác nhau được ghép với nhau bằng phương pháp hàn hoặc cán nóng. Khi dòng điện định mức chay qua tiếp điểm vượt quá giới hạn cho phép, thanh lưỡng kim bị đốt nóng và co dãn tạo khoảng hở cắt tiếp điểm. có thể dùng tiếp điểm này đóng cắt trực tiếp mạch điện hoặc thông qua trung gian. - Rơle nhiệt MT32 được cấp chứng chỉ: - Sản xuất đạt tiêu chuẩn: IEC - Dải điện: AC 50/60Hz , 600V, 690V - Tripping class: 10A - Cấu tạo dạng 3 pha lưỡng kim nhiệt - Hiển thị lỗi: dạng cờ báo - Nút nhấn Test và nút nhấn Reset - Nút tự động Reset và bằng tay - Tiếp điểm báo trạng thái: 1NO + 1NC - Đấu nối dạng ngoàm và ốc vít - Chủng loại lắp đặt: + Loại chân cắm : MT-12, MT-32, MT-63, MT-93, MT-150 + Loại độc lập : MT-225, MT-400, MT-800 Ứng dụng: - Dùng cho bảo vệ cho động cơ AC khi quá tải và bảo vệ pha 2. Thông số kỹ thuật Rơle nhiệt LS MT-32 - Rơle nhiệt 3 pha lưỡng kim - Dải dòng bảo vệ: 16-22A; 18-25A; 22-32A; 28-40A - Lắp cùng Contactor MC-09b ÷ MC-40a - Tiếp điểm báo trạng thái: 1NO +1NC Tài liệu kỹ thuật Relay nhiệt MT
