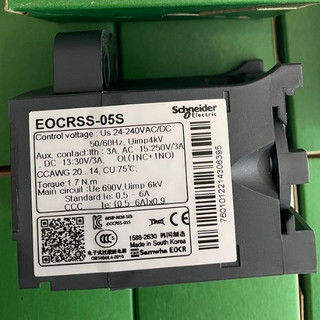

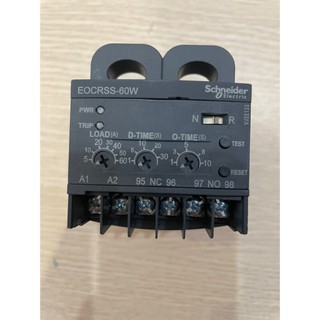

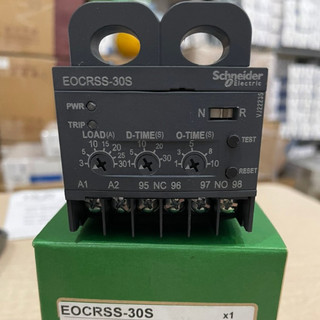

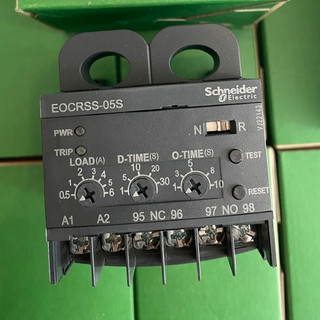

Rơle bảo vệ dòng điện Schneider EOCRSS, EOCRSS-05S, EOCRSS-30S, EOCRSS-60S

Rơle bảo vệ dòng điện EOCRSS (EOCR-SS) 1.Đặc điểm chung - Khác với relay nhiệt (phạm vi hiệu chỉnh hẹp và bất tiện) EOCR cung cấp khả năng tùy biến rất hữu dụng cho phép mở rộng không giới hạn phạm vi bảo vệ của relay. - EOCR cho phép dùng relay có dòng lớn hơn bảo vệ động cơ có dòng nhỏ hơn bằng cách quấn thêm số vòng nhất định lên CT của relay - Thiết kế nhỏ gọn - Nhiều chức năng bảo vệ: quá dòng, mất pha, kẹt rotor - Rải điều chỉnh dòng bảo vệ rộng. - LED hiển thị trip - Độ nhậy cao - Reset bằng tay trên mặt thiết bị - Reset từ xa bằng điện - Có nút TEST kiểm tra thiết bị - Tiêu thụ năng lượng thấp - Hoạt động an toàn khi lỗi ( không tự cấp lại điện áp) - Có 02 đèn báo trạng thái hiển thị thông tin: cấp nguồn, lỗi - Tích hợp sẵn 2 biến dòng trên thân Relay - 2 thời gian bảo vệ điều khiển độc lập + D-time : thời gian cho phép khởi động. + O-time : thời gian cho phép quá tải. -Trang bị khả năng điều chỉnh dòng bảo vệ để thiết lập thông số chính xác Load : Đo dòng điện của động cơ và cài đặt dòng bảo vệ. - Thời gian khởi động: 0,2~30s - Thời gian cắt: 0,2~10s. - Kiểu lắp đặt: DIN rail 35 hoặc bắt vít. - Dải Nhiệt độ hoạt động: -5ºC ÷ +40ºC, hoạt động liên tục ≤ +35ºC. Mã đặt hàng và dải dòng bảo vệ: + EOCRSS-05S : Dòng từ 0.5A – 6A, Điện áp làm việc 24-240VAC/DC + EOCRSS-05W: Dòng từ 0.5A – 6A, Điện áp làm việc 300-440VAC + EOCRSS-30S : Dòng từ 3A – 30A, Điện áp làm việc 24-240VAC/DC + EOCR-SS-30W: Dòng từ 3A – 30A, Điện áp làm việc 300-440VAC + EOCRSS-60S : Dòng từ 6A – 60A, Điện áp làm việc 24-240VAC/DC + EOCR-SS-60W: Dòng từ 6A – 60A, Điện áp làm việc 300-440VAC Đối với tải có dòng trên 60A thì dùng EOCR-SS-05S kết hợp với CT (biến dòng) có chỉ số dòng tương ứng. Ứng dụng: - Dùng bảo vệ chođộng cơ điện 1 Pha, 3 Pha ... 2. Thông số kỹ thuật Relay dòng SCHNEIDER EOCRSS-60S - Dải dòng bảo vệ: 6 ~ 60A - Điện áp nguồn : 24 ~ 240VAC/DC
