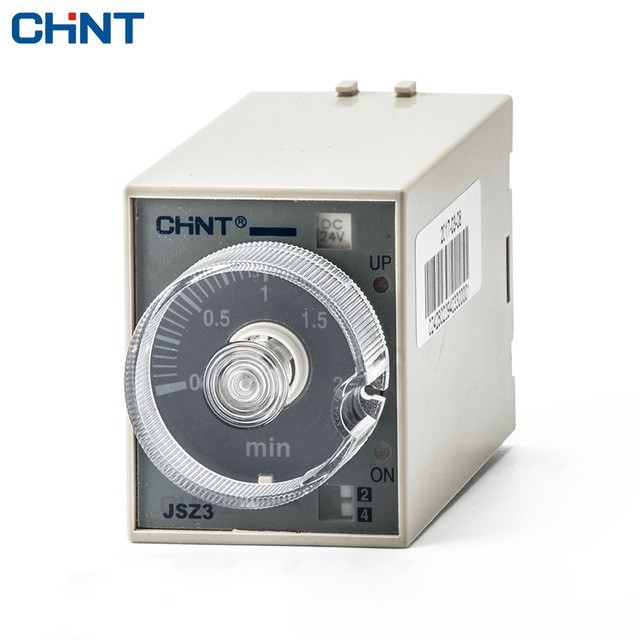

Rơ le thời gian Chint JSZ3Y

CHI TIẾT SẢN PHẨM

RELAY THỜI GIAN CHINT JSZ3F-220A 60S LOẠI OFF

1. Rơle thời gian là gì ?

Rơ le thời gian là thiết bị có tiếp điểm (đóng lại hoặc mở ra) chậm hơn so với thời điểm nhận (được) tín hiệu điều khiển. Có thể điều chỉnh độ trì hoãn về thời gian của RTG. Dùng trong các sơ đồ bảo vệ và tự động, trong những hệ thống điều khiển các quá trình công nghệ. Rơle thời gian là có chức năng tạo ra thời gian duy trì cần thiết khi truyền tín hiệu từ một thiết bị này sang một thiết bị khác.

2. Cấu tạo , nguyên lý làm việc của rơ le thời gian

Cấu tạo của rơle thời gian

+Nam châm điện gôm có cuộn dây điện áp 12, mạch từ tĩnh 11, lõi thép động 10 và lò xo 9. Nó nhận điện áp từ nguồn điện thao tác, tức là nguồn câp cho mạch điện khống chế.
+Cơ cấu thời gian gồm có bánh răng dẫn động 23 nối cứng với thanh hãm 4, bánh răng này truyền động nhờ lò xo 18, và truyền chuyển động cho bánh rặng 22 để làm quay tiếp điểm động 21. Bộ phận chính của cơ cấu thời gian là hệ thcíng bánh răng 16, 15, 13 nối tới trục quay tiếp điểm động bởi bánh ma sát 17, và quay bánh răng 3 để truyền chuyển động tới cơ cấu con lắc gồm bánh cóc 14, móc 1 và quả rung 2. Cơ cấu con lắc để giữ cho tốc độ quay của tiếp điểm động là đều, tương tự như ở cơ cấu đồng hồ.
+Tiếp điểm chính gồm có đầu tiếp xúc tĩnh 22, và đầu tiếp xúc động 21. Ngoài ra, nó còn lại hai tiếp điểm phụ đóng, cắt không thời gian: tiếp điểm thuận 5 – 8 và tiếp điểm nghịch 5-7.

Nguyên lý làm việc

+ON DELAY:
Khi cấp nguồn vào cuộn dây của rơle thời gian ON DELAY, các tiếp điểm tác động không tính thời gian chuyển đổi trạng thái tức thời (thường đóng hở ra, thường hở đóng lại), các tiếp điểm tác động có tính thời gian không đổi. Sau khoảng thời gian đã định trước, các tiếp điểm tác động có tính thời gian sẽ chuyển trạng thái và duy trì trạng thái này.
Khi ngưng cấp nguồn vào cuộn dây, tất cả các tiếp điểm tức thời trở về trạng thái ban đầu.
+OFF DELAY
Khi cấp nguồn vào cuộn dây của rơle thời gian OFF DELAY, các tiếp điểm tác động tức thời và duy trì trạng thái này.
Khi ngưng cấp nguồn vào cuộn dây, tất cả các tiếp điểm tác động không tính thời gian trở về trạng thái ban đầu. Tiếp sau đó một khoảng thời gian đã định trước, các tiếp điểm tác động có tính thời gian sẽ chuyển về trạng thái ban đầu.
