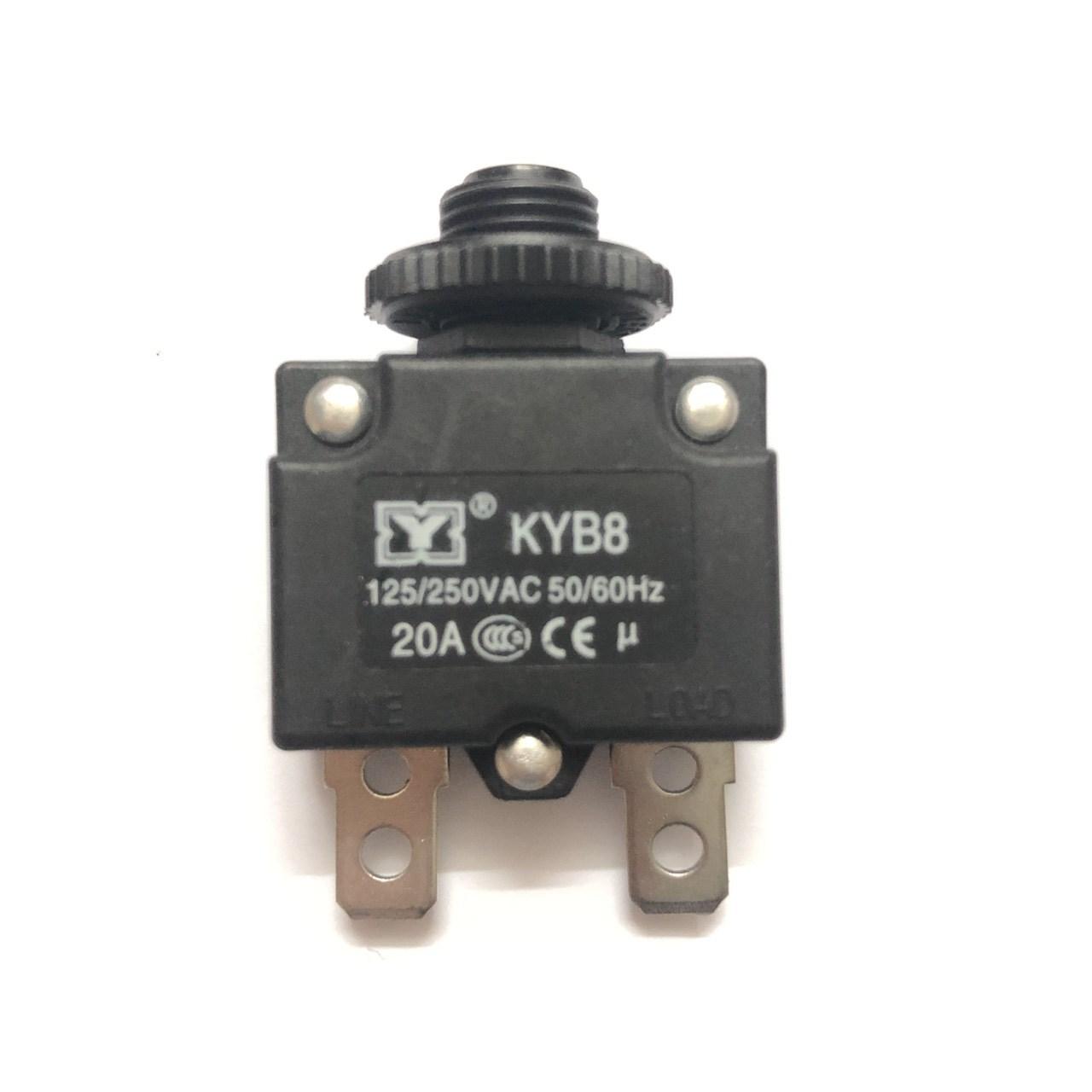

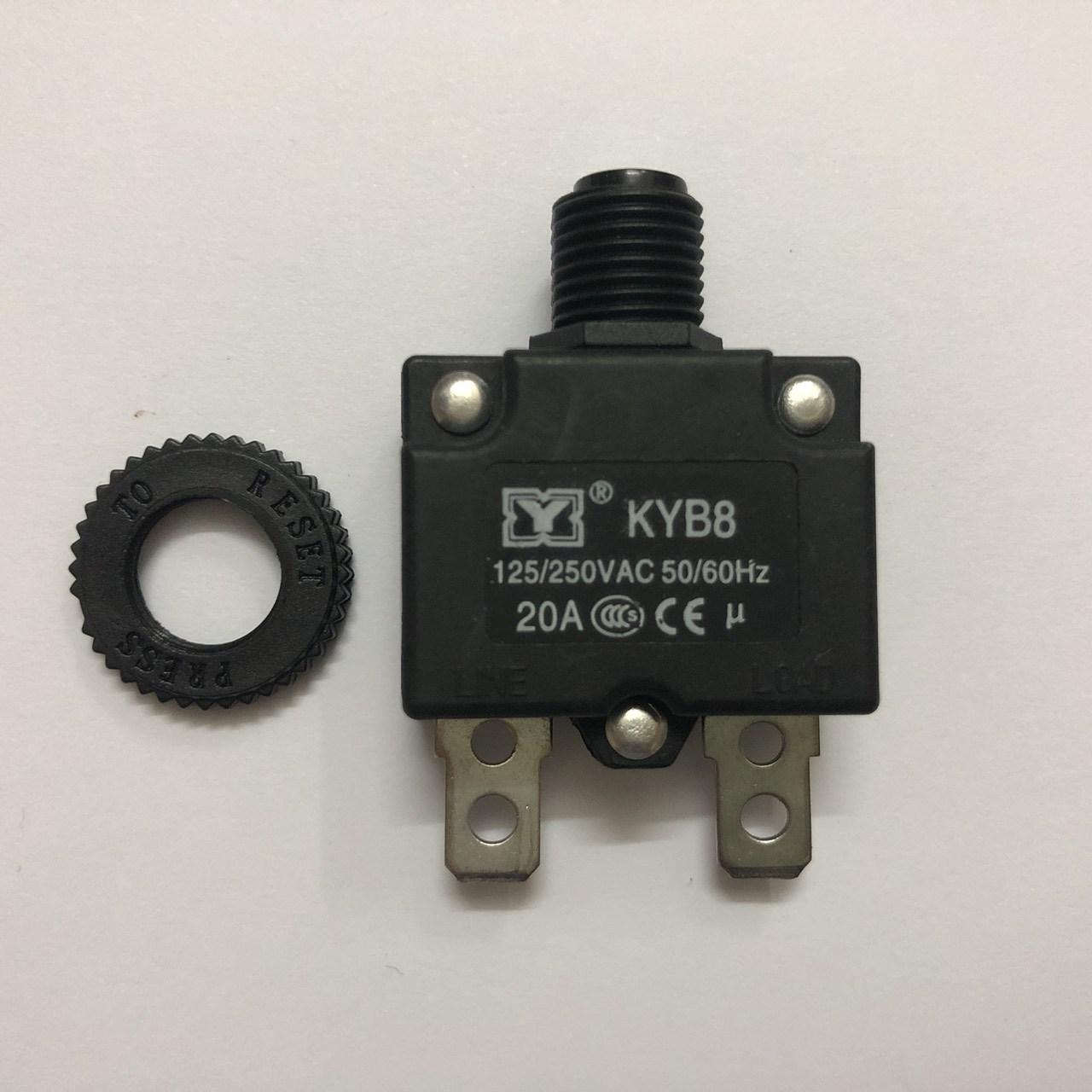

Rơ le relay nhiệt Đài Loan 20A KYB8

Rơ le relay nhiệt ngắt dòng điện khỏi tải khi dòng điện trong mạch điện quá sức chịu đựng của dây dẫn hay ổ cắm... bảo vệ ổ cắm, dây dẫn, thiết bị điện và toàn bộ hệ thống điện liên quan khỏi sự cố chập cháy. Rất cần được trang bị trong hệ thống điện. Các ổ cắm kéo dài chất lượng cao hoặc các bộ ổn áp thường được trang bị rơ le nhiệt bảo vệ này.

Sử dụng rơ le có thông số tương ứng tùy theo sức chịu tải của ổ cắm và dây dẫn hay nguồn điện. Có thể sử dung với điện lưới xoay chiều 220VAC hoặc điện một chiếu dưới 32VDC.

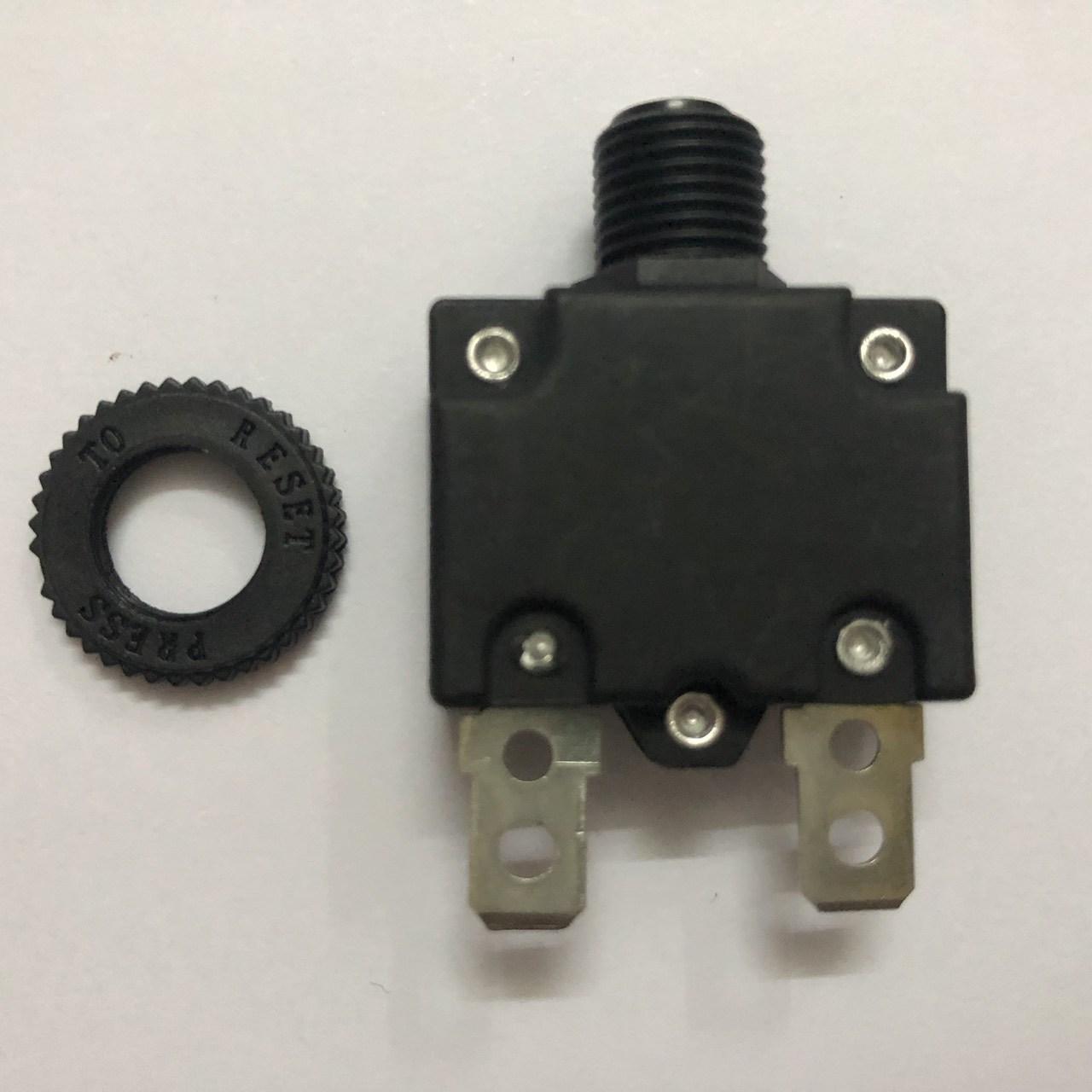

Rơ le nhiệt này có phần bắt vào vỏ ổ cắm hay thiết bị hình khối tròn nên rất dễ để lắp đặt, chỉ cần dùng một mũi khoan phi 10.5mm.

Nối dây điện vào rơ le nhiệt: Bấm dây điện vào vỏ cốt 6.3mm rồi cắm vào chân rơ le.

VD: bạn có một ổ cắm điện nối dài mà dây dẫn và ổ cắm có sức chịu đựng 16A tương đương công suất khoảng 3680W. Khi sử dụng để cắm 1 bếp từ có công suất khoảng 2000W nhỏ hơn công suất chịu đựng của ổ cắm và dây kéo dài ổ cắm thì không sao. Nếu bạn sử dụng cùng lúc 2 bếp từ có tổng công suất khoảng 4000W cao hơn sức chịu đựng của ổ cắm và dây dẫn mà không có rơ le ( relay ) bảo vệ thì dây dẫn và ổ cắm sẽ bị nóng quá mức gây chảy nhựa, cao su cách điện dẫn đến chập cháy rất nguy hiểm. Khi đó nếu có trang bị rơ le ( relay ) nhiệt 16A thì dòng điện sẽ được ngắt khỏi các thiết bị, tránh được sự cố chập cháy.

Trong phần hình minh họa có bảng công suất chịu tải của dây điện thường dùng.
