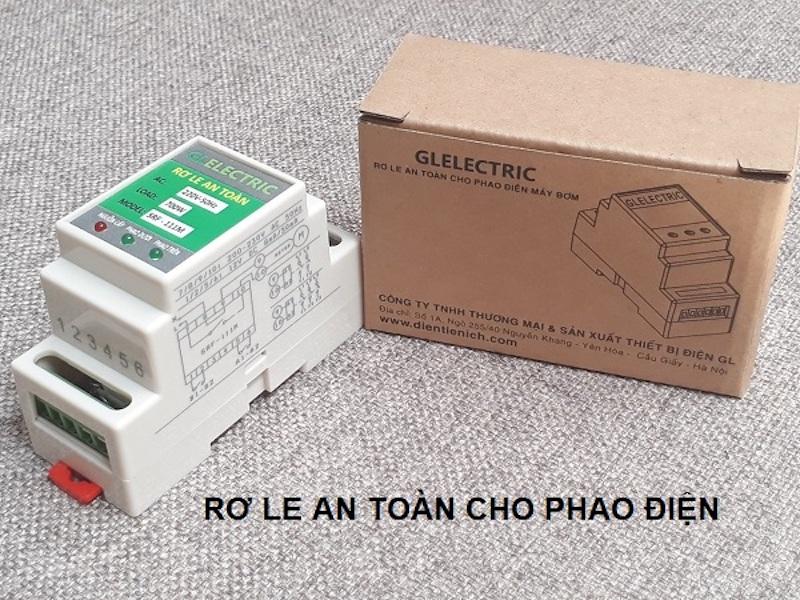

RƠ LE AN TOÀN CHO PHAO ĐIỆN

RƠ LE AN TOÀN CHO PHAO ĐIỆN

Rơ le an toàn cho phao điệnđảm bảo an toàn
phương pháp đấu nối điện 220V trực tiếp vào phao điệnbáo mức nước trong bể chứa

1 - Loại trừ nguy cơ rò điện, điện giật, chập điện gây cháy nổ do sử dụng dây dẫn trực tiếp nguồn 220V lên phao điện.

2 - Tăng tuổi thọ cho phao điện do phao điện không phải trực tiếp chịu tải đóng cắt nguồn điện 220V đến máy bơm.

3 - Chỉ cần sử dụng dây dẫn tiết diện nhỏ làm dây dẫn tín hiệu từ phao điện báo về Rơ le an toàn, do đó có thể cải tạo những trường hợp dây dẫn lên phao không đảm bảo chịu tải để tiết kiệm thời gian, chi phí thi công.4 - Dễ dàng quan sát trạng thái các phao điện bằng đèn báo, qua đó có thể biết được mức nước trong bể chứa đầy hay hết, rất tiện lợi trong việc sử dụng hay sửa chữa hệ thống.

Do vậy sử dụng thiết bịlà 1 giải pháp hữu hiệu cho việc thi công lắp đặt đường điện điều khiển máy bơm nước một cách an toàn và tiện lợi. Thiết bị không chỉ sử dụng cho công trình xây dựng mới mà còn có thể dùng để cải tạo những trường hợp đã có sẵn nhưng lắp đặt điện 220V trực tiếp và không an toàn. Thiết bị dùng cho các loại phao điện sẵn có trên thị trường lắp đặt ở bể chứa nước ngầm và bể trên mái đều phù hợp.

Thông số thiết bị:

• Điện áp: 220V-AC
• Công suất tải: 700W

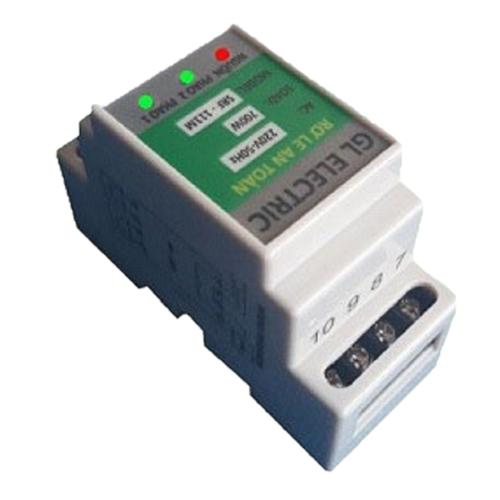

• Model: SRF -111M
• Xuất xứ: GLElectric Việt Nam.
• Bảo hành: 24 tháng

Tính năng:

• Thiết bị biến phao thường thành phao điện tử cho máy bơm nước bơm nước gia đình, nhằm khắc phục các vấn đề về an toàn điện đối với việc chỉ sử dụng công tắc phao điện thông thường.
• Thiết bị bao gồm bộ đổi điện an toàn từ 220VAC sang 12VDC thông qua rơ le để điều khiển máy bơm, đảm bảo tuyệt đối an toàn, tránh được những sự cố tai nạn điện nguy hiểm chết người do đấu điện 220V trực tiếp vào công tắc phao. Ngoài ra thiết bị còn có đèn chỉ thị trạng thái của các tiếp điểm phao điện được kết nối vào giúp người sử dụng dễ dàng quan sát mức trong bể nước và xử lý hỏng hóc của phao điện máy bơm.
• Thiết bị nhỏ gọn, lắp đặt và sử dụng thiết bị cực kỳ đơn giản, chỉ cần đấu nối theo sơ đồ in trên thân thiết bị và có thể lắp đặt vừa trong tủ điện gia đình.
• Thiết bị đã được kiểm tra các tiêu chuẩn kỹ thuật an toàn bởi Tổng cục Đo lường chất lượng Việt Nam.

Hoạt động:

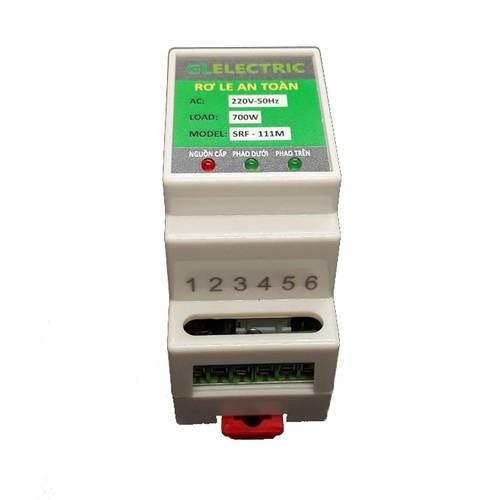

Khi đấu nguồn -> Đèn NGUỒN CẤP sáng đỏ, nếu bể nước ngầm có nước thì tiếp điểm B1 B2 đóng -> đèn PHAO DƯỚI (PHAO 2) sáng. Lúc này nếu bể trên mái hết nước -> tiếp điểm A1 A2 đóng -> Đèn PHAO TRÊN (PHAO 1) sáng -> Rơ le đóng và máy bơm hoạt động đến khi đầy sẽ dừng và đèn PHAO TRÊN (PHAO 1) tắt. Hoặc trường hợp khác khi máy bơm đang chạy mà bể ngầm hết nước thì đèn PHAO DƯỚI (PHAO 2) tắt và bơm sẽ dừng.

Đấu nối:

• Điện nguồn 220V vào chân 7,8 của Rơ le (Chú ý đấu đúng dây L vào chân 7 và dây N vào chân 8 để đảm bảo ngắt điện an toàn.)
• LOAD (BƠM): Chân 9, 10 nối vào máy bơm.
• PHAO TRÊN (PHAO 1): Chân 5, 6 đấu vào tiếp điểm A1 A2 của phao bể nước trên mái
• PHAO DƯỚI (PHAO 2): Chân 1, 2 đấu vào tiếp điểm B1 B2 của phao bể nước ngầm, tham khảo thêm cách đấu phao chống cạn và

Cách đấu 2 phao điện máy bơm.

Lưu ý:

• Nếu chỉ sử dụng 1 phao điện bể trên mái thì đấu tắt chân 1 và chân 2 của thiết bị (bỏ qua Phao 2).

• Nếu chỉ sử dụng 1 phao điện ở bể ngầm thì đấu tắt chân 5 và chân 6 của thiết bị (bỏ qua Phao 1).

• Nếu nhu cầu sử dụng làmáy bơm công suất lớnhơn định mức của Rơ le hoặcmáy bơm 3 pha thì cầnđấu thêmcontactor để điều khiển. Khi đó đầu ra của Rơ le an toàn sẽ điều khiển cuộn hút của contactor thay vì điều khiển trực tiếp máy bơm.

• Sơ đồ đấu dây cho bơm công suất lớn 1 pha:

• Sơ đồ đấu dây phao điện cho máy bơm 3 pha:

•
