Rơ le an toàn cho phao điện

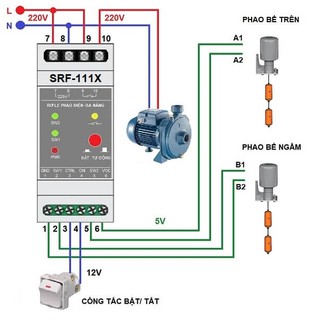

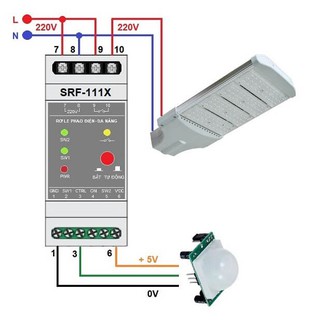

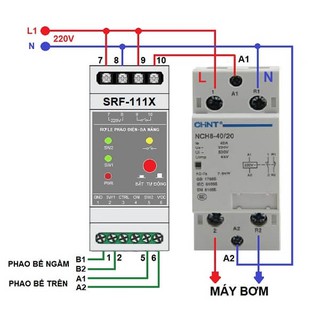

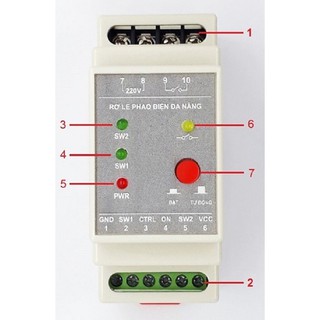

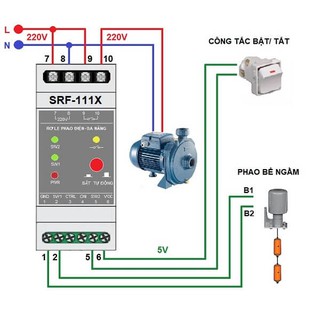

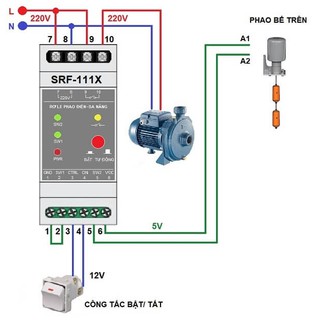

NOTE: KHÁCH HÀNG CHÚ Ý ĐẶT ĐÚNG PHÂN LOẠI MÃ SẢN PHẨM Rơ le điều khiển đa năng SRF-111X là phiên bản mở rộng của sản phầm Rơ le an toàn cho phao điện SRF-111M. Ngoài các tính năng an toàn của Rơ le SRF-111M, Rơ le SRF-111X có thể sử dụng với phao điện để điều khiển máy bơm nước hoặc kết hợp với các Mô đun/cảm biến để điều khiển trong các ứng dụng khác như: Bật/tắt đèn tự động, điều khiển nhiệt độ/độ ẩm, điều khiển tưới tự động… với công suất chịu tải trực tiếp lên đến 20A hoặc 1.5HP~1200W. Chức năng các thành phần: 1. Kết nối điện áp 220V nguồn và tiếp điểm chính: Cấp nguồn cho thiết bị và kết nối tiếp điểm rơ le đến phụtải. 2. Khối kết nối các tín hiệu điều khiển: Nối đến phao điện hoặc cảm biến ,… 3. Đèn báo trạng thái tiếp điểm điều khiển 2: Sáng khi tiếp điểm 2/ phao điện 2 đóng. 4. Đèn báo trạng thái tiếp điểm điều khiển 1: Sáng khi tiếp điểm 1/ phao điện 1 đóng. 5. Đèn báo nguồn điện: Sáng khi thiết bị đã được cấp nguồn. 6. Đèn báo trạng thái tiếp điểm Rơ le: Sáng khi Rơ le đóng mạch. 7. Nút chuyển bật Rơ le/ Chế độ tự động: Nhấn để bật/ Nhả để chạy tự động. Nguyên lý hoạt động: - Rơ le SRF-111X được thiết kế một nút bấm trên mặt có chức năng chuyển chế độ điều khiển từ luôn BẬT (rơ le) sang chế độ TỰ ĐỘNG (theo các tín hiệu vào). - Chế độ bật khởi động Rơ le bằng tay: Nút bấm ở vị trí “BẬT” -> Rơ le luôn đóng mạch mà không phụ thuộc vào các điều kiện khác. - Chế độ TỰ ĐỘNG: Nút bấm ở vị trí “TỰ ĐỘNG” -> Rơ le được điều khiển bằng hai phương thức: 1. Điều khiển bởi các tiếp điểm đầu vào (Nút bấm, công tắc, phao điện...) với điện áp dẫn đến các tiếp điểm thấp (5V-DC). Rơ le đóng khi chân 1 nối với chân 2 và chân 5 nối với chân 6. Chân 3-4 là chân nối với công tắc bật cưỡng bức. Khi chân 3 nối với chân 4 -> Rơ le sẽ đóng mạch. 2. Điều khiển bởi tín hiệu ở chân số 3 (CTRL). Khi chân số 3 ở mức logic cao (.3,3V-5V) -> Rơ le sẽ đóng mạch. Sử dụng cảm biến để điều khiển: Kết nối với Mô đun/cảm biến ở chân 1 (GND Rơ le-GND Cảm biến); chân 3 (CTRL Rơ le-OUT Cảm biến); chân 6 (VCC Rơ le-VCC Cảm biến). Rơ le đóng khi tín hiệu kích hoạt ở đầu ra OUT của cảm biến ở mức cao/ Rơ le ngắt khi đầu ra OUT cảm biến ở mức thấp. Thông số kỹ thuật: - Model: SRF-111X - Lắp đặt: Thanh ray 35mm - Điện áp hoạt động: 200 – 230V; 50/60Hz - Công suất tải: 20A (tải điện trở) /1200W (tải động cơ) - Điện áp ra phao điện/ cảm biến: 5.5V-DC - Kích thước (DxRxC)mm: 90x38x60 - Xuất xứ: GLELECTRIC Việt Nam - Bảo hành: 12 tháng. Model: SR-SR11 Rơ le an toàn SR-SR11 là thiết bị điện được thiết kế với mục đích kết hợp với các công tắc phao điện bơm nước thông thường hoặc phao điện kín nước sẵn có thể điều khiển tự động đóng / ngắt và an toàn hơn đấu nối truyền thống của hệ thống máy bơm nước. +, Với điện áp 12VDC dẫn đến các tiếp điểm của phao điện , SR-SR11 loại trừ được nguy cơ rò điện, hở điện, giảm tải cho dây dẫn thiết bị đến phao điện , ổn định hệ thống và an toàn trong quá trình sử dụng . Đồng thời SR-SR11 tăng tuổi thọ cho máy bơm và phao điện Bảo hành 30 tháng
