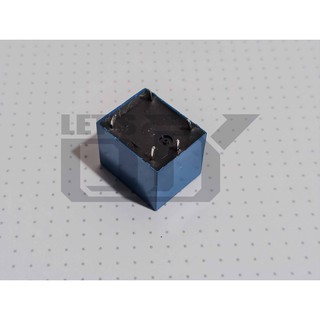

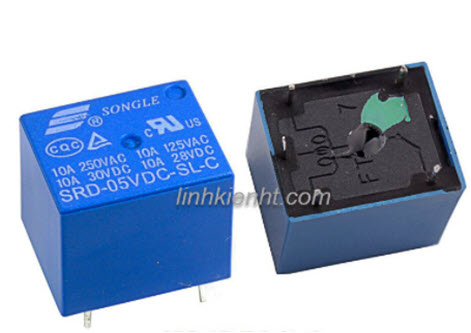

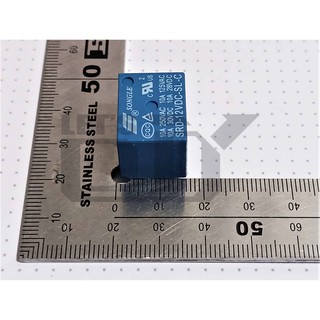

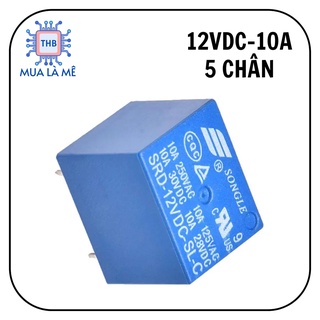

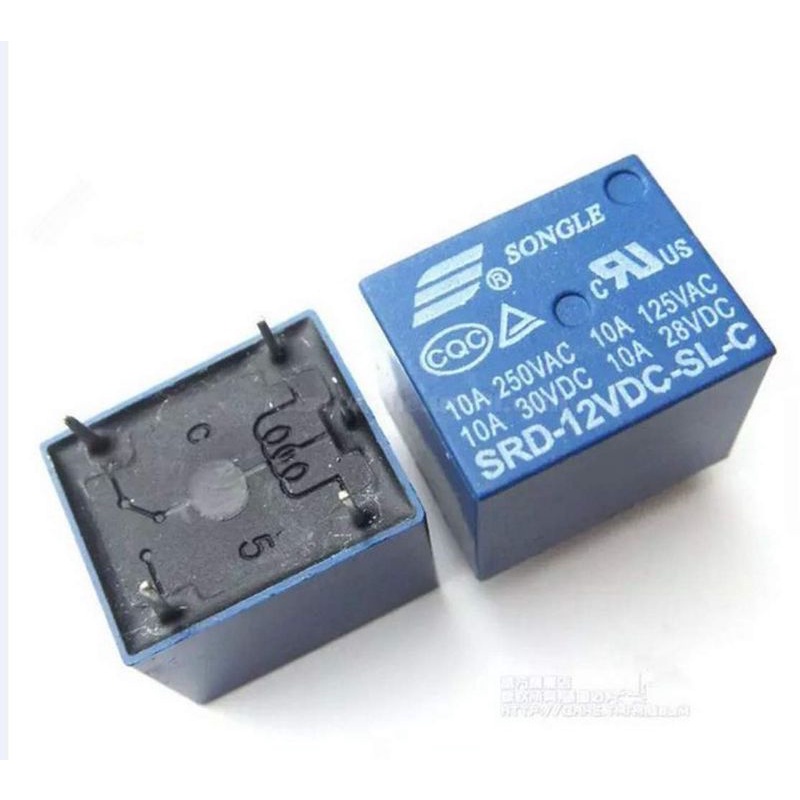

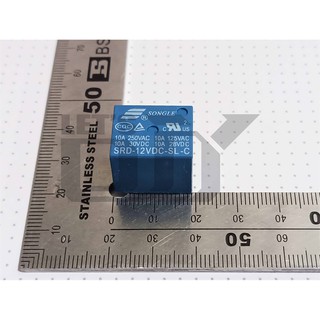

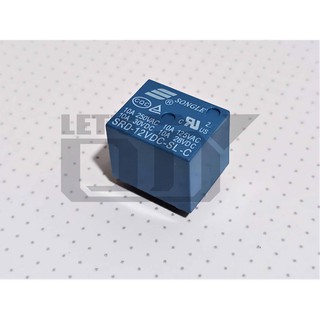

Rơ le 12V - Relay 12V

1. Mô tả: - Relay 5 chân SRD 12VDC là loại linh kiện đóng ngắt điện cơ đơn giản. Nó gồm 2 phần chính là cuộn hút và các tiếp điểm. - Nhìn chung, công dụng của relay là “dùng một năng lượng nhỏ để đóng cắt nguồn năng lượng lớn hơn”. - Relay được dùng khá thông dụng trong các ứng dụng điều khiển động cơ và chiếu sáng. - Khi cần đóng cắt nguồn năng lượng lớn, relay thường được ghép nối tiếp. Nghĩa là một relay nhỏ điều khiển một relay lớn hơn, và relay lớn sẽ điều khiển nguồn công suất. 2. Thông số kỹ thuật - Dòng ACmax: 10 A - Dòng AC min: 6 A - Diameter, PCB hole: 1.3 mm - Length / Height, external: 22 mm - Material, contact: Silver alloy - Nhiệt độ hoạt động: - 45 °C to 75 °C - Công suất cuộn dây (coil) DC: 360 mW - Thời gian tác động: 10 ms - Thời gian nhả hãm: 5 ms - Điện áp điều khiển cuộn dây (coil): 12 V 3. Hướng dẫn sử dụng: - Chân 1 và chân 2 được nối vào cuộn hút, khi có điện vào cuộn hút sẽ hút tiếp điểm chuyển từ vị trí 4 xuống tiếp điểm 5 - Chân 3: đặt điện áp (nếu là loại Relay 12V thì đặt 12V DC vào đây) - Chân 4, chân 5: tiếp điểm.
