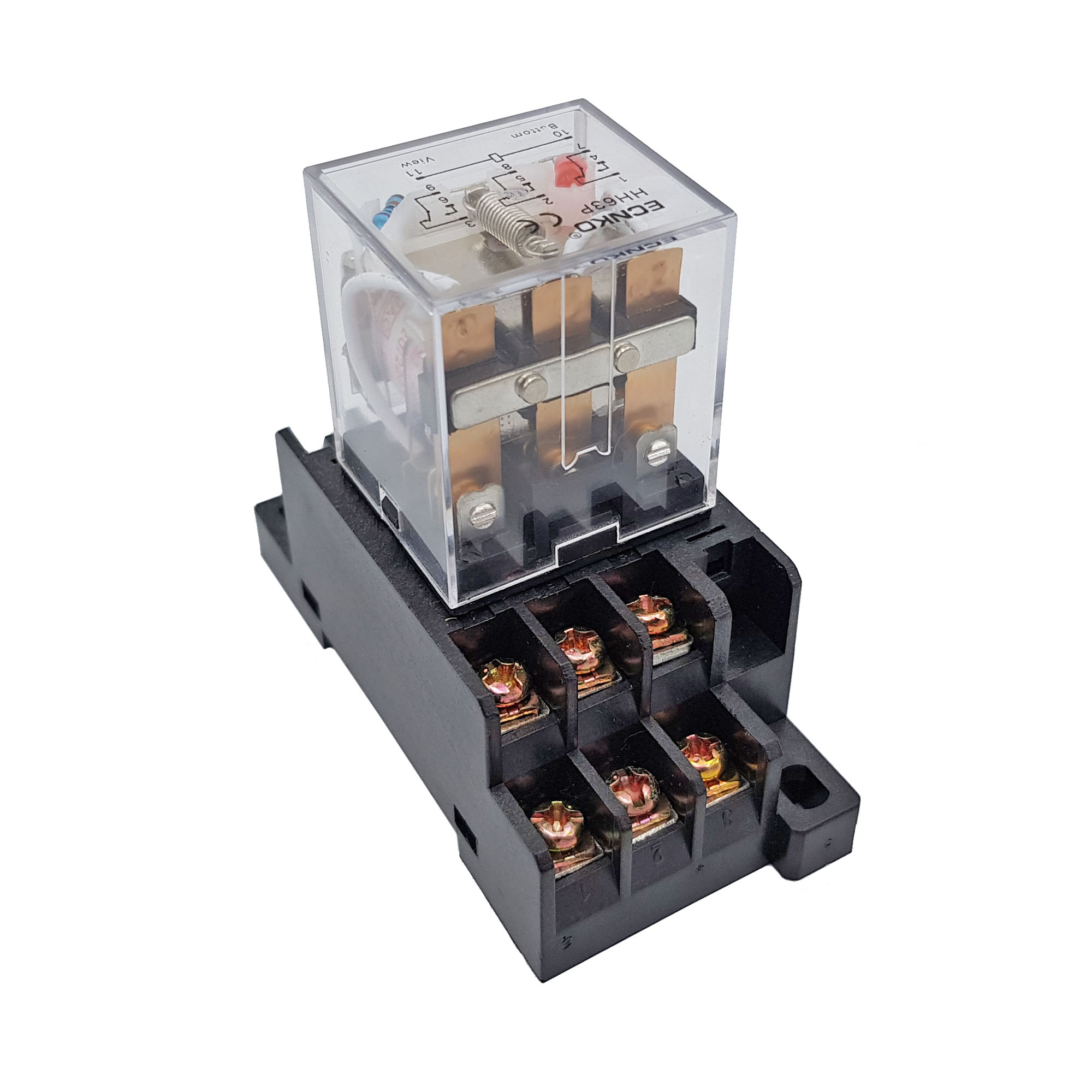

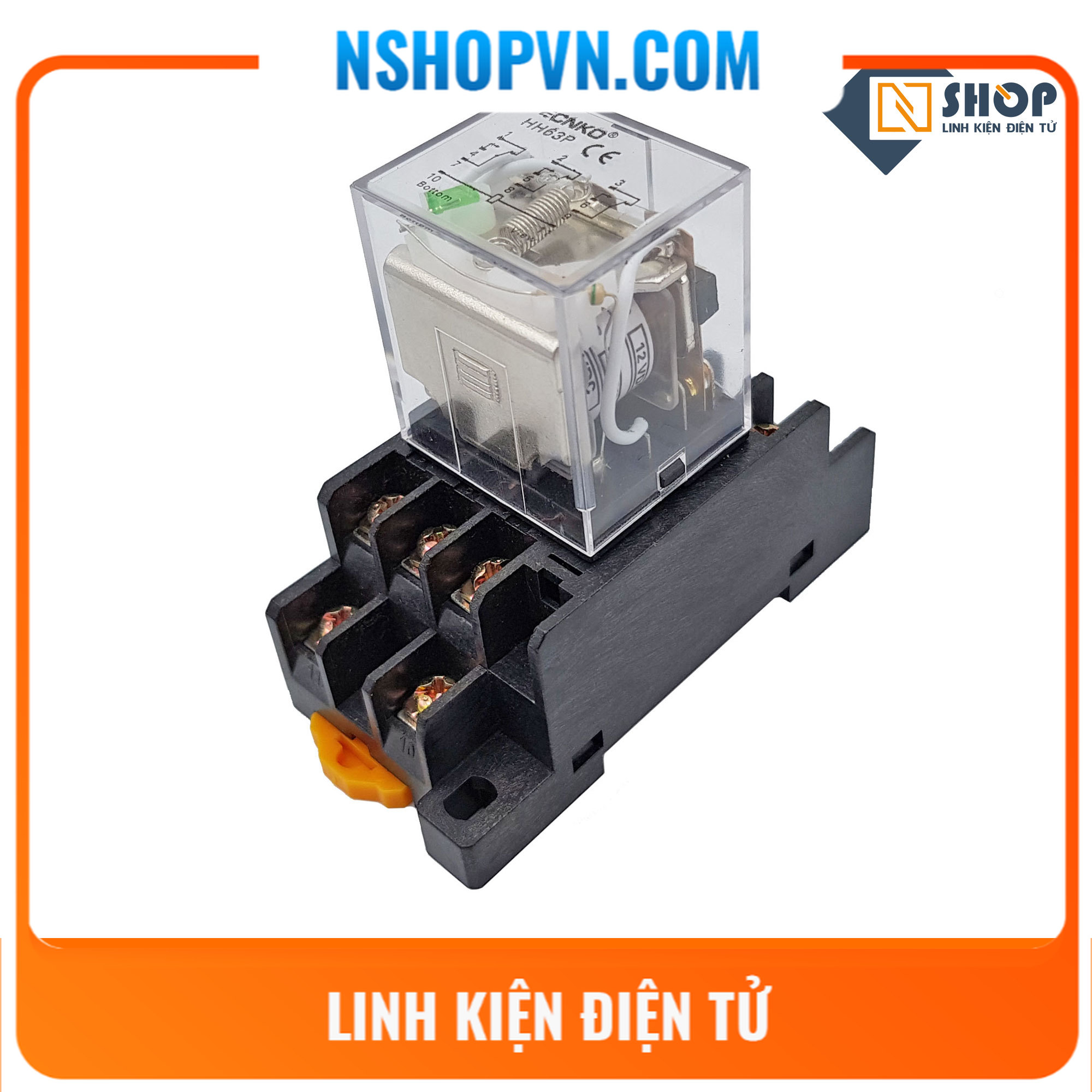

Relay trung gian Hh63p 12vdc, 24vdc, 220vac

Chi tiết sản phẩm

Relay trung gian HH63P 12V DC / 24V DC / 220V AC hay còn gọi là Rơ le trung gian HH63P sử dụng cuộn hút bằng đồng 100% nguyên chất, tiếp điểm Silver alloy cho khả năng đóng cắt lên tới 100.000 lần, tích hợp 11 chân với 6 cặp tiếp điểm thích hợp cho dự án quy mô lớn độ bền cao.

Relay trung gian hay còn gọi là relay kiếng về cơ bản là một thiết bị relay điện từ với kích thước nhỏ.

Chúng có chức năng chuyển mạch tín hiệu điều khiển hoặc làm nhiệm vụ khuếch đại. Trong sơ đồ điều khiển, relay trung gian thông thường được lắp đặt ở vị trí trung gian. Nó nằm giữa những thiết bị điều khiển công suất nhỏ và những thiết bị có công suất lớn hơn. làm cầu nối giữa module điều khiển và các thiết bị đóng cắt động lực

Relay kiếng, Relay trung gian thường được sử dụng chịu tải trung gian cho các cảm biến, làm các mạch tự giữ, on off, với thiết kế có nhiều tiếp điểm nhờ đó mà ta có thể chỉ cần sử dụng một tín hiệu có thể điều khiển được nhiểu thiết bị cùng một lúc.

Relay kiếng, Relay trung gian cũng là thiết bị bảo vệ cho các thiết bị báo mức on off, thay vì sủ dụng ngõ ra các cảm biến để kích van hay đèn… thì thông qua relay trung gian nó sẽ giúp cảm biến được cách ly hoàn toàn, nếu có sự cố quá tải thì chỉ hư các tiếp điểm relay trung gian.

Thông số kỹ thuật của Relay trung gian HH63P

• Dòng đóng cắt trên 1 tiếp điểm: 10A/220VAC – 10A/28VDC

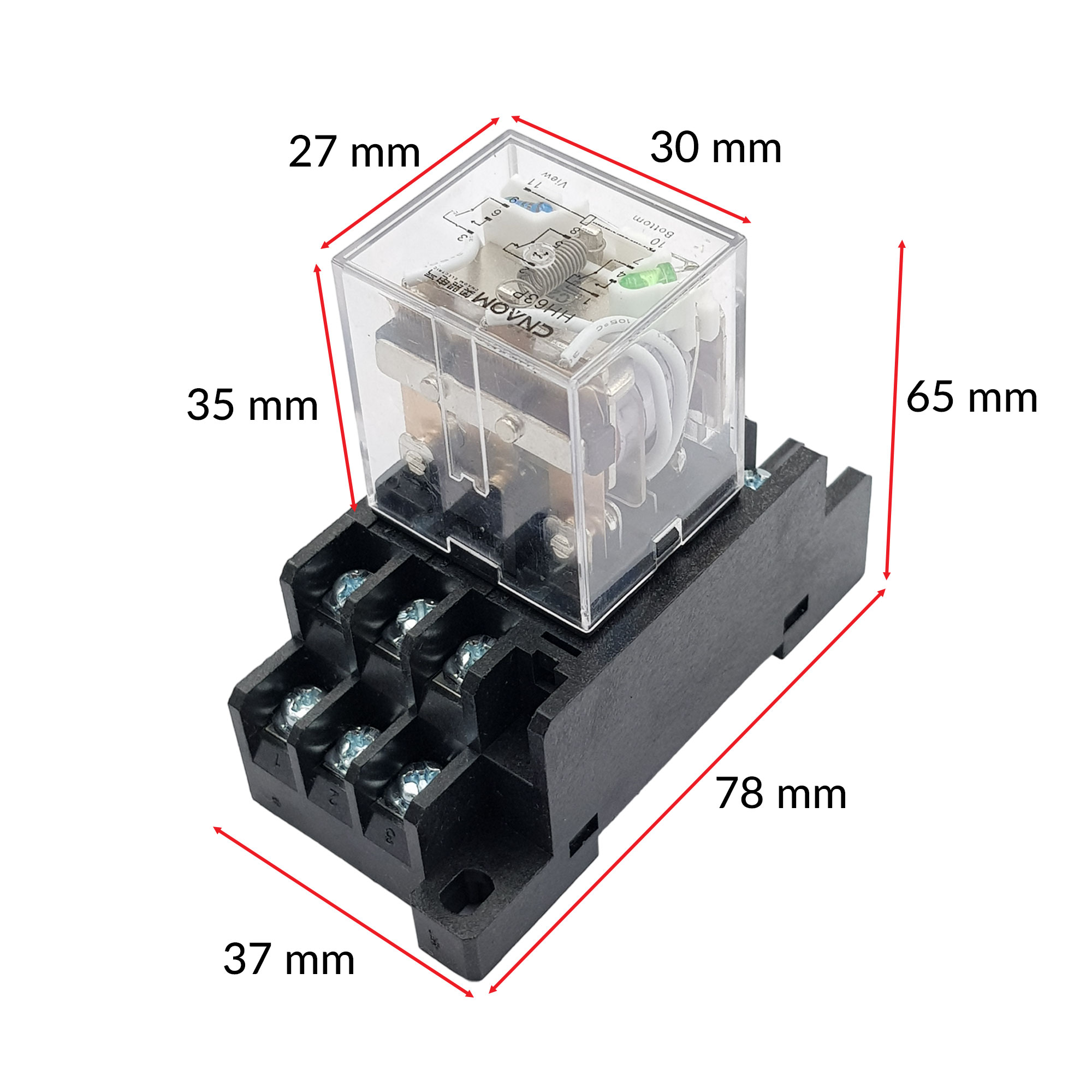

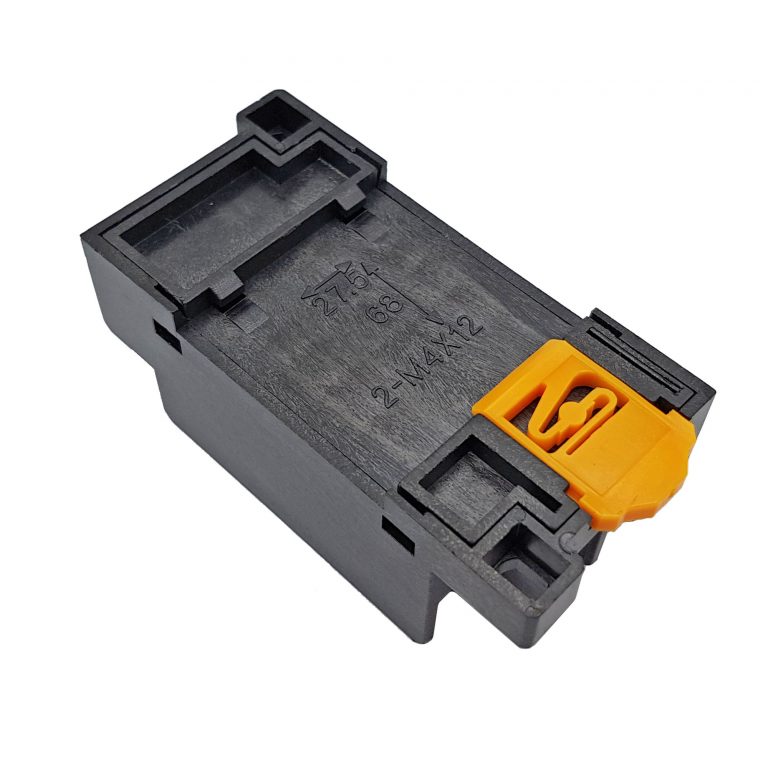

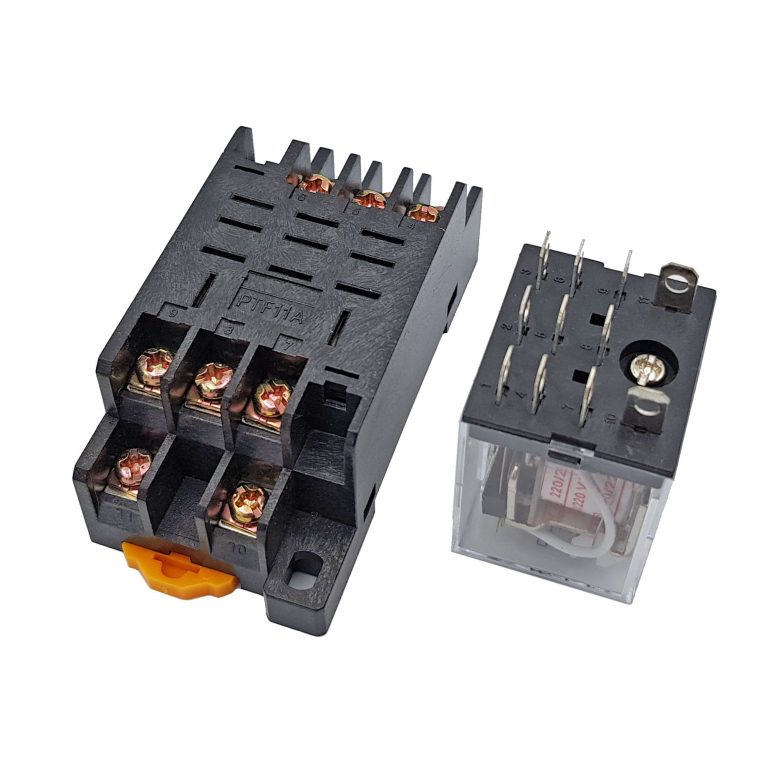

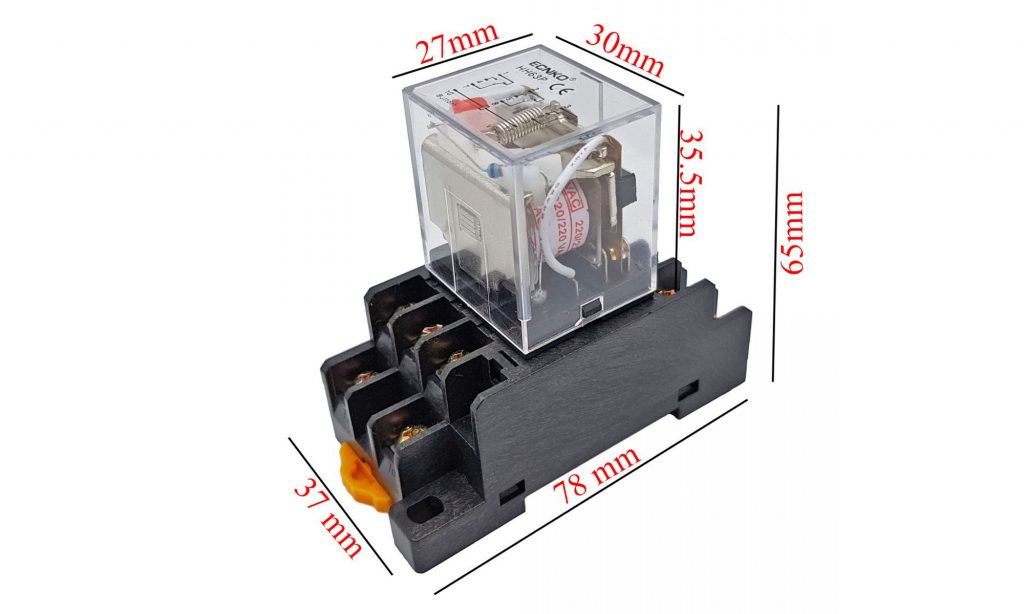

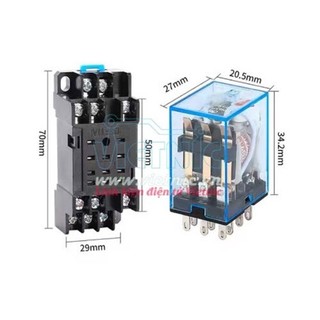

• Bộ sản phẩm gồm: relay 11 chân dẹp, đế ra 11 chân
• Số chân: 11 chân

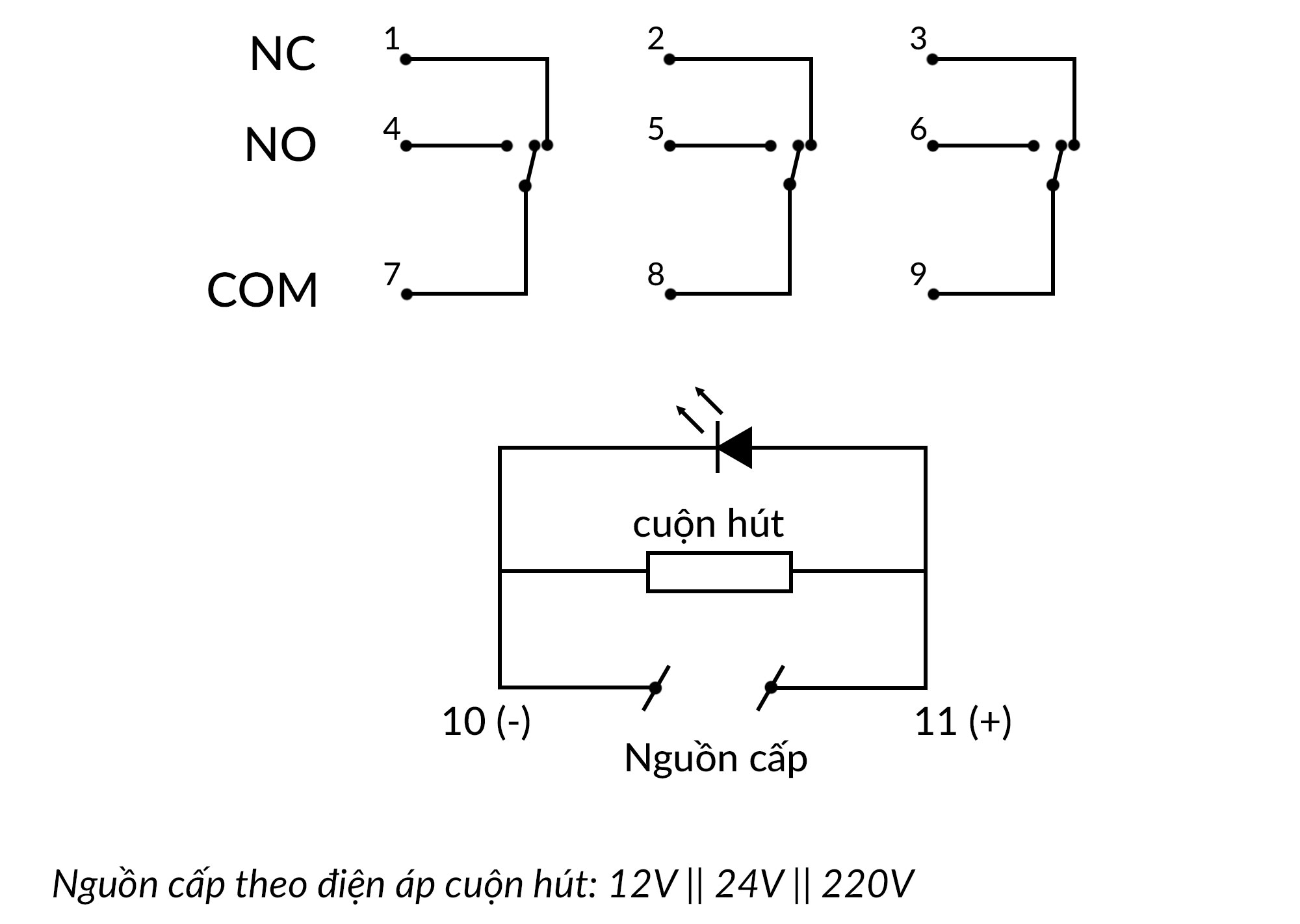

• Số cặp tiếp điểm: 3 cặp NC (thường đóng), 3 CẶP NO (thường mở)
• Tiếp điểm: Silver alloy
• Số lần đóng cắt: 100.000 lần
• Có đèn báo đóng ngắt trên mỗi Relay

Lưu ý trên relay DC phải cấp đúng chân để đèn led sáng, thuận tiện cho việc bảo trì sửa chữa

• Relay trung gian HH63P 12V DC
  • Điện áp cuộn hút (điện áp làm việc): 12VDC
  • Dòng điện làm việc: 0.14
• Relay trung gian HH63P 24V DC
  • Điện áp cuộn hút (điện áp làm việc): 24VDC
  • Dòng cuộn hút tiêu thụ: 0.06A
• Relay trung gian HH63P 220V AC
  • Điện áp cuộn hút (điện áp làm việc): 220VAC
