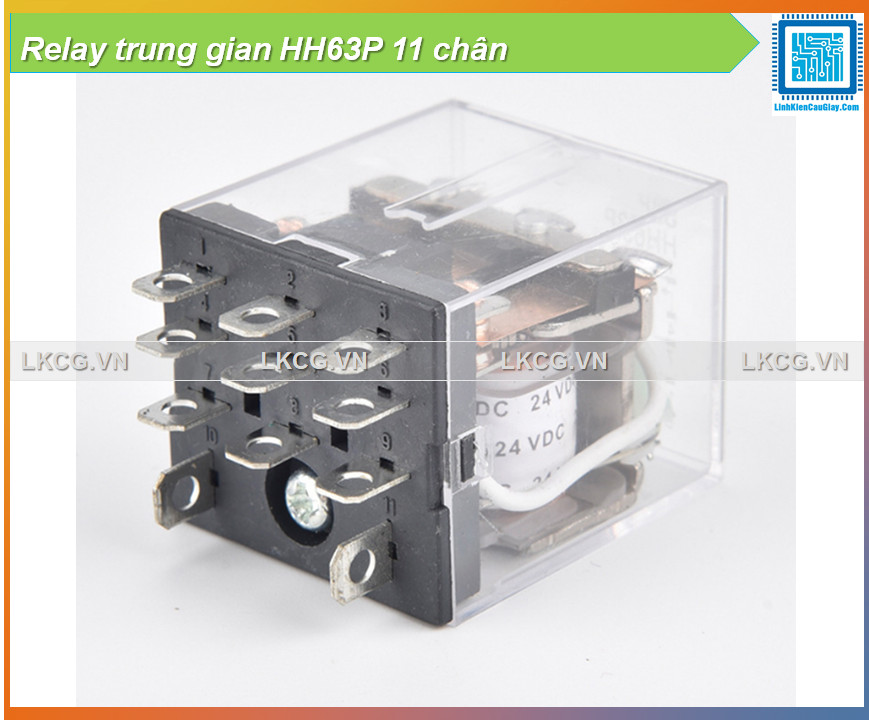

Relay trung gian HH63P 11 chân

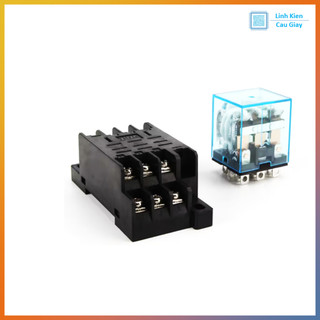

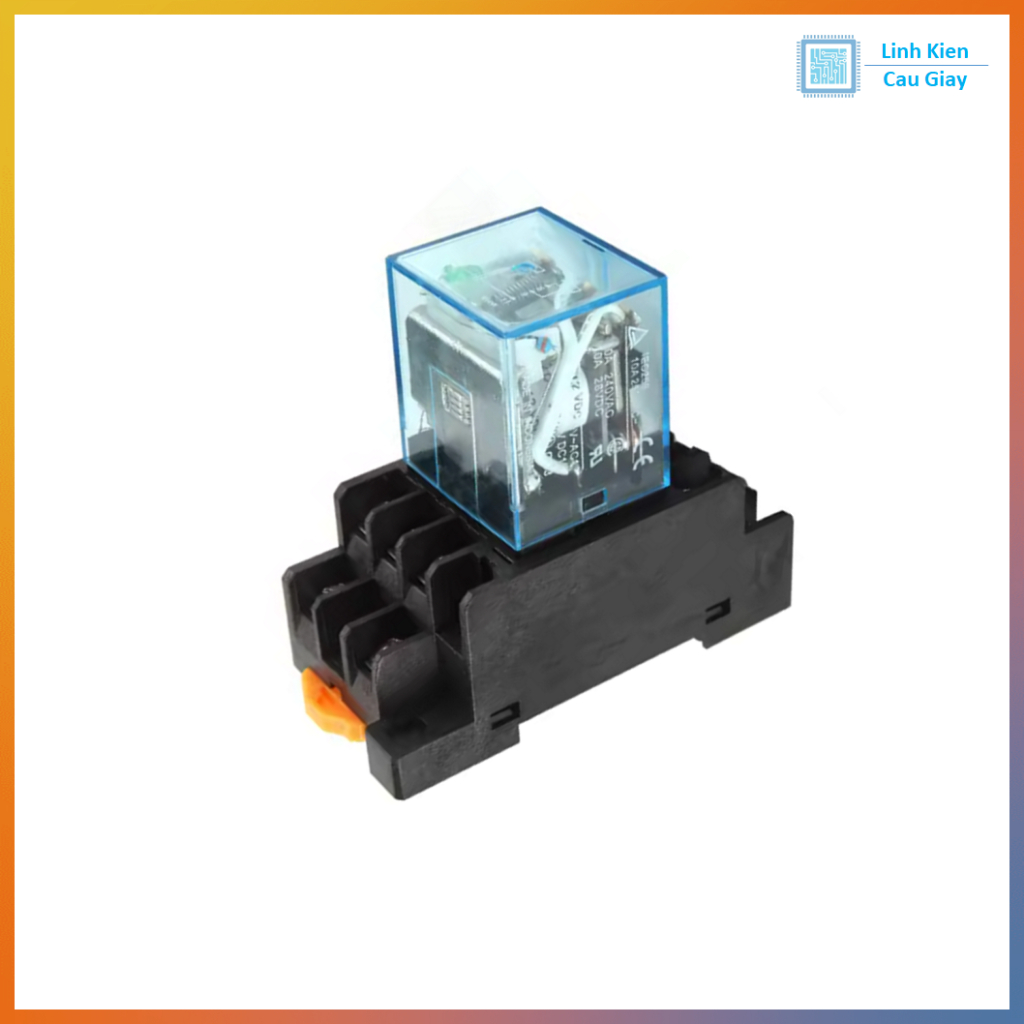

Relay trung gian HH63P 11 chân – Cuộn 12VDC / 24VDC / 220VAC Mô tả sản phẩm Relay trung gian HH63P 11 chân (chuẩn MY3) là relay cắm đế dùng trong tủ điện – tủ điều khiển – tự động hóa để khuếch đại tín hiệu điều khiển, cách ly mạch và đóng/cắt nhiều ngõ ra. HH63P thuộc loại 3 cặp tiếp điểm chuyển đổi (3PDT: 3NO + 3NC), tiện làm liên động, chia 3 nhánh điều khiển cùng lúc. Có đủ phiên bản cuộn 12VDC / 24VDC / 220VAC, dạng cắm đế 11 chân giúp lắp nhanh, thay thế dễ, đi dây gọn. Chuẩn 11 chân cắm đế, thay relay nhanh không cần tháo dây 3 nhóm tiếp điểm chuyển đổi, điều khiển 3 mạch độc lập cùng lúc Vỏ trong suốt dễ quan sát trạng thái đóng ngắt, thuận tiện kiểm tra bảo trì Phù hợp làm relay trung gian cho PLC, timer, cảm biến, công tắc hành trình… Ứng dụng Tủ PLC, tủ điều khiển máy, tủ bơm/quạt, tủ chiếu sáng Mạch liên động, đảo trạng thái, chia nhánh tín hiệu điều khiển (3 nhánh) Kích contactor/SSR, điều khiển đèn báo, còi, van điện từ (tùy tải thực tế) Sơ đồ chân Cuộn hút (Coil): chân 10 – 11 Nhóm tiếp điểm 1: NC-1, COM-4, NO-7 Nhóm tiếp điểm 2: NC-2, COM-5, NO-8 Nhóm tiếp điểm 3: NC-3, COM-6, NO-9 Cách hiểu nhanh Chưa kích cuộn: COM nối NC Kích cuộn: COM chuyển sang NO Thông số kĩ thuật Model: HH63P (MY3) Số chân: 11 pin + đế cắm 11 chân Điện áp cuộn hút: 12VDC / 24VDC / 220VAC (chọn phân loại) Dạng tiếp điểm: 3PDT (3 cặp chuyển đổi) Hướng dẫn sử dụng Chọn đúng điện áp cuộn hút theo nguồn điều khiển (12VDC/24VDC/220VAC) Cấp điện vào chân 10–11 để kích relay Đấu tải qua COM (4/5/6) và lấy ra NO (7/8/9) hoặc NC (1/2/3) Muốn bình thường tắt, kích mới chạy: COM–NO Muốn bình thường chạy, kích thì ngắt: COM–NC Tải lớn hoặc dòng khởi động cao: ưu tiên dùng relay để kích contactor Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #RelayTrungGian #RelayHH63P #Relay11Chân #RelayMY3 #Relay3PDT #ĐếRelay11Chân #RelayCuộn12VDC #RelayCuộn24VDC #RelayCuộn220VAC #TủĐiện #TủĐiềuKhiển #ĐiệnTựĐộngHóa #PLC #LiênĐộng #ĐảoTrạngThái #LinhKiệnĐiệnCôngNghiệp
