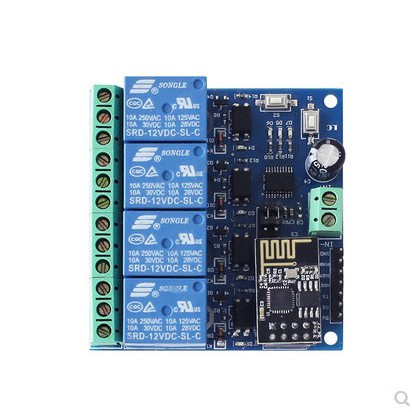

Relay ESP8266 4 kênh 12V

Relay 4 kênh ESP8266 Đây là Module WiFi 4 kênh được trang bị modules WiFi ESP-01 (MCU 8 bit). MCU này có thể điều khiển từng rơle riêng lẻ vào bất kỳ lúc nào bằng các lệnh đơn giản. Thông qua app, người dùng có thể kiểm soát chuyển tiếp từ bất cứ đâu miễn là có kết nối internet. Nó có thể kiểm soát chuyển tiếp bởi app điện thoại di động trong mạng cục bộ (LAN). Đặc điểm Board được tích hợp chip ESP8266. Các module có 2 chế độ làm việc : Điện thoại di động được trực tiếp gắn trên các module WIFI. Điện thoại di động và module WIFI được nạp trên router cùng một lúc. Chức năng bổ sung: Làm việc như một USB module khi ngắt kết nối ESP-01 module. Khoảng cách truyền : Trong môi trường mở: Điện thoại di động khi thực hiện khoảng cách truyền tối đa của mô-đun WIFI là 100 m. Trong nhà: Phụ thuộc vào tính hiệu bộ định tuyến. Sử dụng công nghệ Smartconfig để hoàn thành cấu hình của tài khoản và mật khẩu của module WIFI esp-01 trên ứng dụng di động. Tài khoản và mật khẩu được cấu hình sẽ được ghi nhớ sau khi tắt nguồn. On-board 12V, Relay: 10A / 250VAC hoặc 10A / 30VDC, chu kỳ: 100.000 lần - diode bảo vệ cho thời gian đáp ứng ngắn và nhanh. Có thể tùy chọn chế độ và đèn LED chỉ thị công việc . Với 4 bộ cách ly và khả năng chống nhiễu mạnh . Giao diện gỡ lỗi UART dành riêng và cổng tải MCU cho chương trình . Kích thước: 60 x 63 mm. Giao diện Điện áp đầu vào: 12V . Cổng UART: 5V, GND, TX, RX . Cổng MCU: SWIM, PIN8, NRST . Nút S1: Thay đổi chế độ (mặc định là 1). Nút S2: Reset . Led D1, D2, D3 ,D4 (đỏ): Sáng khi các relay bật. Led D7(đỏ): Báo chế độ làm việc 1. Led D5(xanh dương): Báo chế độ làm việc 2. Led D6(xanh): Báo hoạt động làm việc : (1) Khi tắt, nó được cấu hình hoặc ngắt kết nối khỏi router. (2) 0.5s nhấp nháy nhanh đại diện cho ứng dụng điện thoại di động đang cấu hình tài khoản WIFI và mật khẩu cho mô-đun ESP-01. (3) 2s nhấp nháy chậm để định cấu hình xong và chờ kết nối với điện thoại di động bằng TCP. (4) LED luôn đại diện cho kết nối TCP với thiết bị di động điện thoại thành công. Lệnh điều khiển cho rơ le (định dạng hệ thập lục phân): Open rơ le 1: A0 01 01 A2 Đóng rơ le 1: A0 01 00 A1 Open rơ le 2: A0 01 01 A3 Đóng rơ le 2: A0 02 00 A2 Open rơ le 3: A0 03 01 A4 Đóng rơ le 3: A0 03 00 A3 Open rơ le 4: A0 04 01 A5 Đóng rơ le 4: A0 04 00 A4 #Relay #relay_2_kênh #Đóng_ngắt #esp8266 #Mạch_điều_khiển #IoT
