Relay Songle SRD 5P 10A Relay Songle SRD là thiết bị đóng cắt cơ bản, nó được sử dụng rất nhiều trong cuộc sống và trong các thiết bị điện tử.

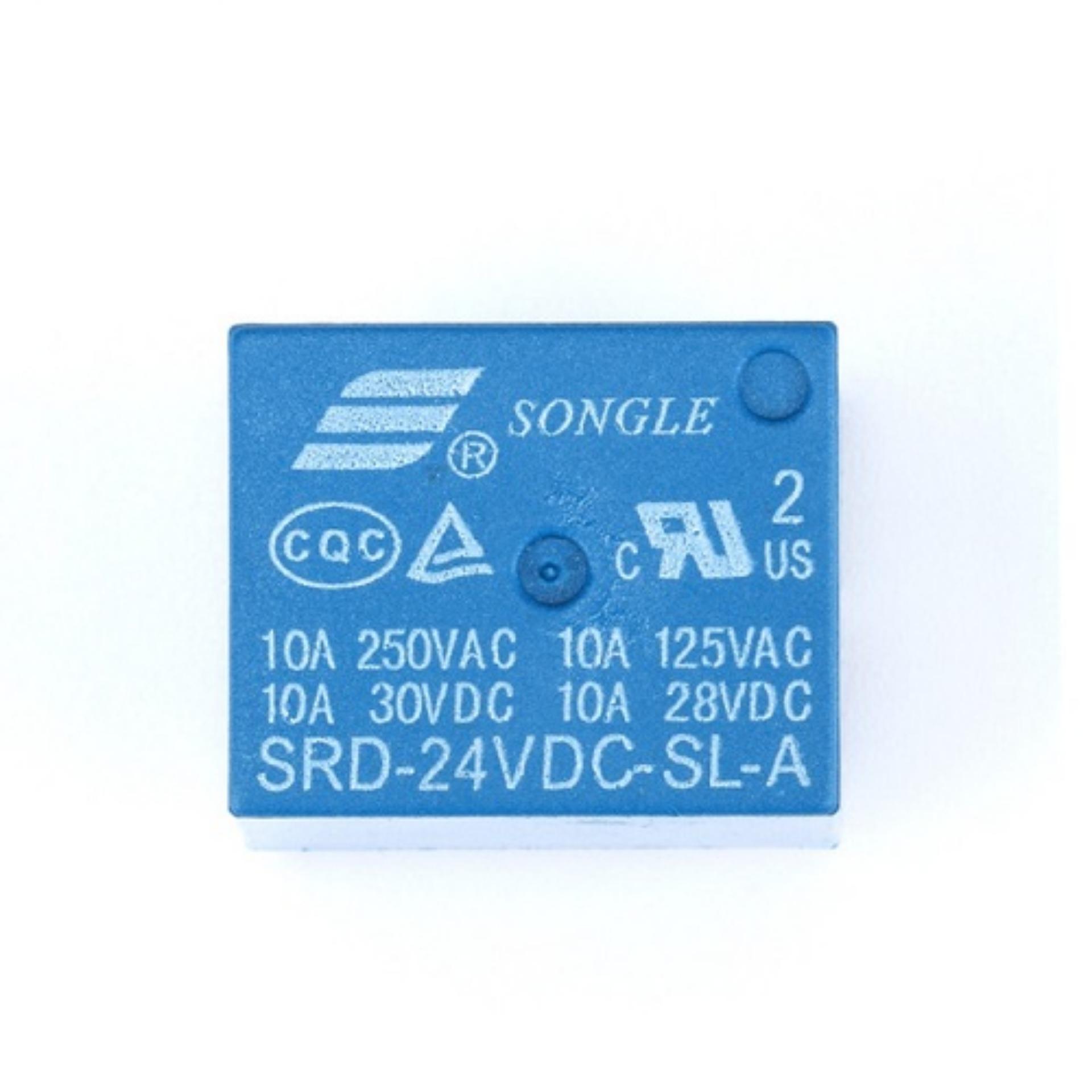

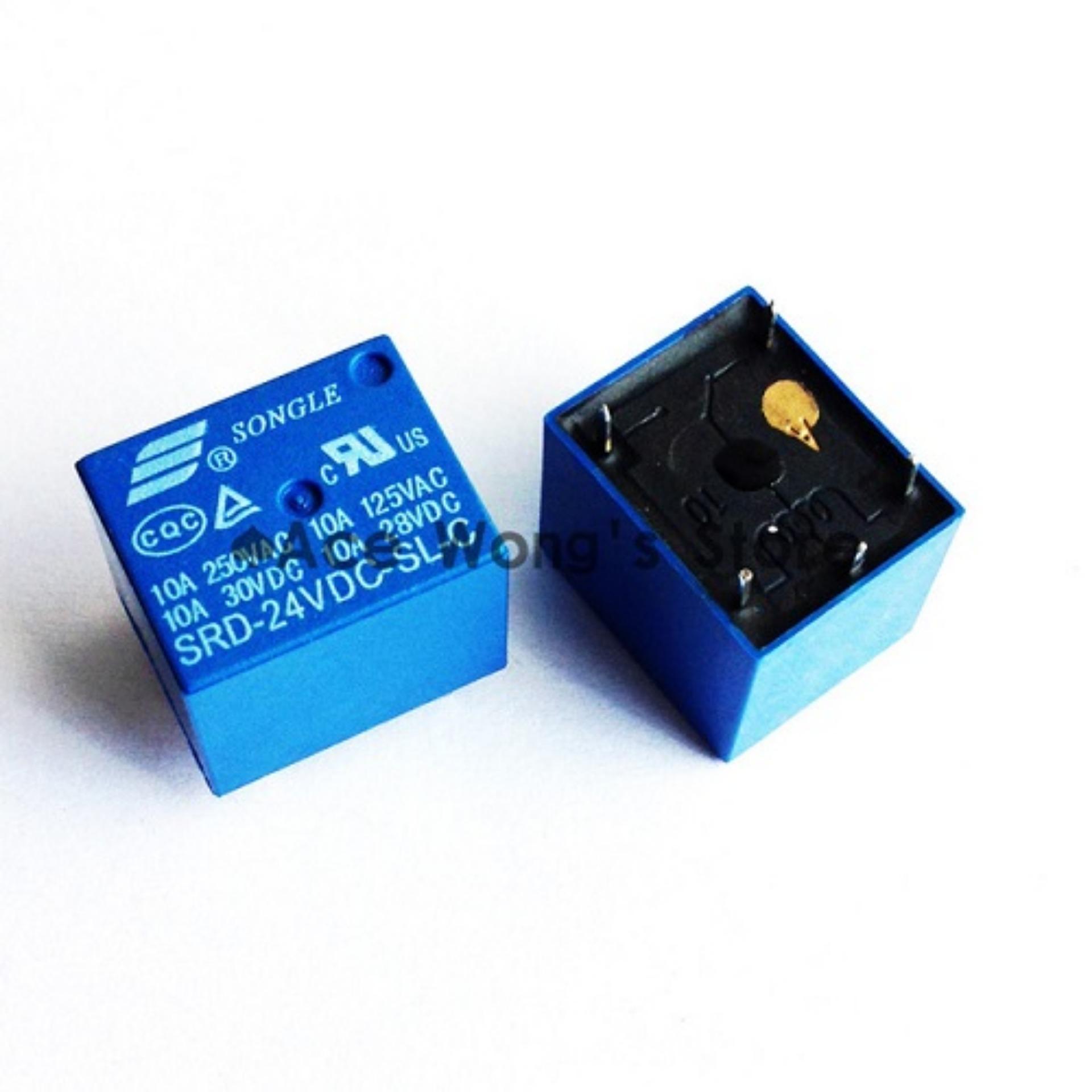

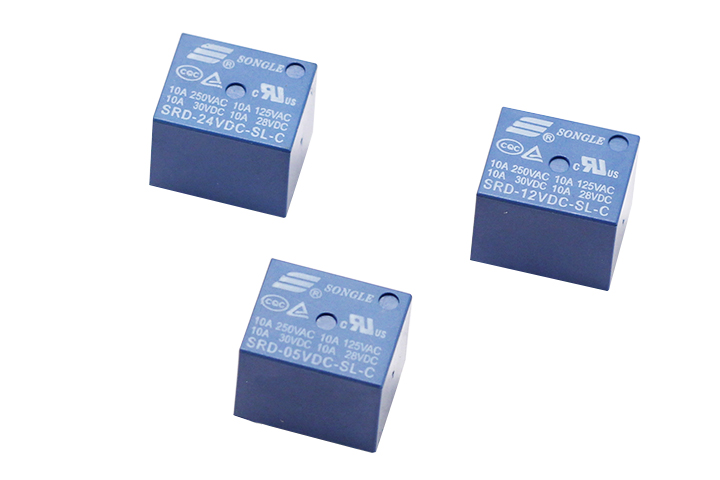

Relay Songle SRD 5P
Cấu tạo của relay SRD 5P gồm 2 phần:
- Cuộn hút:
- Tạo ra năng lượng từ trường để hút tiếp điểm về phía mình.
- Tùy vào điện áp làm việc người ta chia Relay ra DC: 5V, 12V, 24V - AC: 110V, 220V
- Cặp tiếp điểm
- Khi không có từ trường ( ko cấp điện cho cuộn dây). Tiếp điểm 1 được tiếp xúc với 2 nhờ lực của lò xo. Tiếp điểm thường đóng.
- Khi có năng lượng từ trường thì tiếp điểm 1 bị hút chuyển sang 3.
- Trong relay có thể có 1 cặp tiếp điểm, 2 cặp tiếp điểm hoặc nhiều hơn.

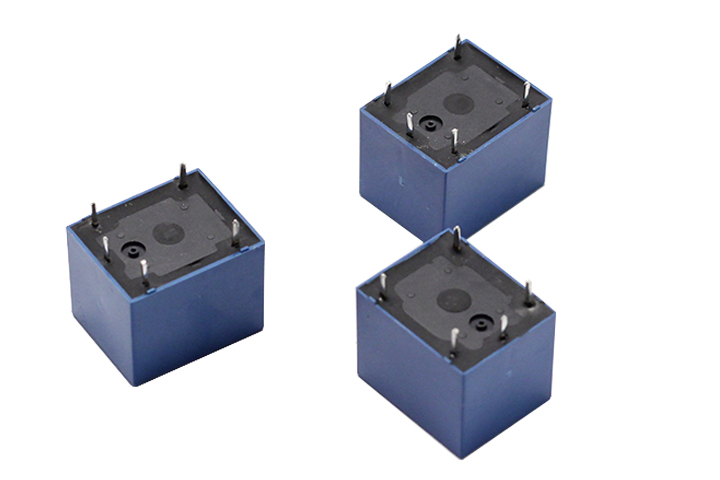

Mặt Sau Của Relay Songle SRD 5P
Thông số Kĩ Thuật:
- Tải trọng định mức: 10A 250VAC/28VDC,10A 125VAC/28VDC,10A 125VAC/28VDC
- Tuổi thọ điện: 100,000
- Điện áp định mức: 3-48VDC
- Nhiệt độ môi trường: -25 đến 70 độ C
- Trọng lượng của relay SRD 5P: 10g
- Kích thước: 1.8x1.5x1.8 cm

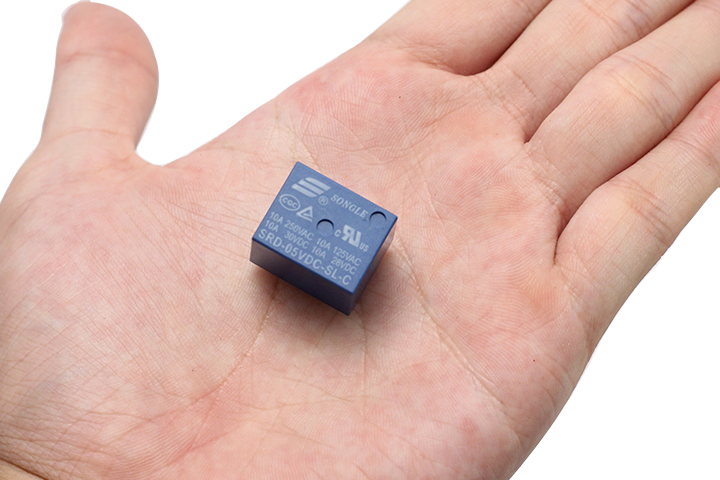

Kích Thước Thực Tế Của Relay Songle SRD 5P
