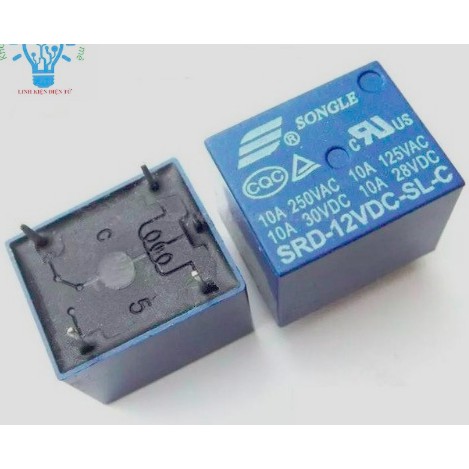

Relay 12V 10A 250VAC (SRD-12VDC-SL-A) màu xanh

Relay 5 Chân Songle được sử dụng để đóng cắt các thiết bị điện hoạt động ở điện áp lên đến 250V và chịu dòng điện lên tới 10A. Là linh kiện để thay thế hoặc sửa chữa cho thiết bị điện tử mà được những người làm nghề kỹ thuật hay sửa chữa thiết bị điện tử rất ưa chuộng. Relay được dùng để chuyển đổi điện của máy sưởi điện, máy điều hòa, các thiết bị điện gia đình. Thông số kỹ thuật Kích thước 19mm x 15.5mm x 15mm Điện áp cuộn dây 12V Điện áp tiếp điểm 10A – 250 VAC Màu xanh Số chân 5 chân Relay là thiết bị đóng cắt cơ bản, nó được sử dụng rất nhiều trong cuộc sống và trong các thiết bị điện tử. - Cấu tạo Relay gồm 2 phần: + Cuộn hút: - Tạo ra năng lượng từ trường để hút tiếp điểm về phía mình. - Tùy vào điện áp làm việc người ta chia Relay ra DC: 5V, 12V, 24V - AC: 110V, 220V + Cặp tiếp điểm: - Khi không có từ trường ( ko cấp điện cho cuộn dây). Tiếp điểm 1 được tiếp xúc với 2 nhờ lực của lò xo. Tiếp điểm thường đóng. - Khi có năng lượng từ trường thì tiếp điểm 1 bị hút chuyển sang 3. - Trong Relay có thể có 1 cặp tiếp điểm, 2 cặp tiếp điểm hoặc nhiều hơn. Mô Tả Rated load: 10A 250VAC/28VDC,10A 125VAC/28VDC,10A 125VAC/28VDC Contact resistance: <=100m (ohm) Electrical life: 100,000 Mechanical life: 10,000,000 Coil rated voltage: 3-48VDC Coil power: 0.36W, 0.45W Coil pick-up voltage: <=75% Coil drop-out voltage: >=10% Ambient temperature: -25 degrees Celsius to +70 degrees Celsius Coil and contacts:1500VAC/min Contact and contacts: 1000VAC/min Insulation resistance: >=100M ohm Mounting form: PCB Weight : 10 g Outline dimensions :19mm x 15.5mm x 15mm
