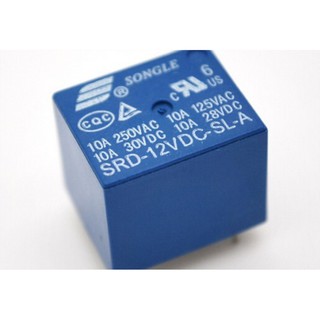

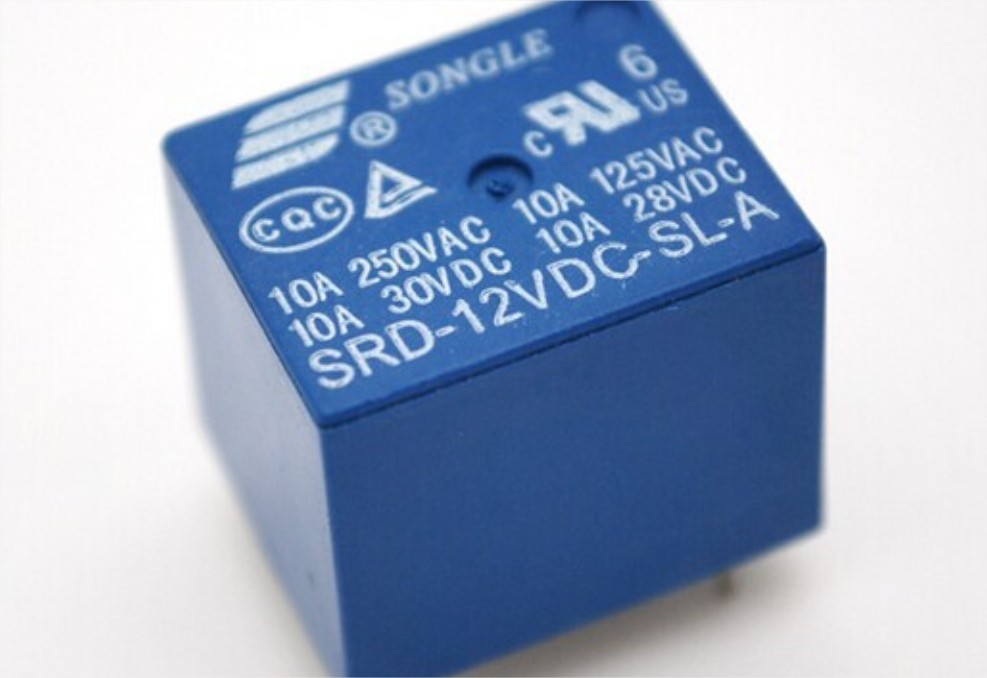

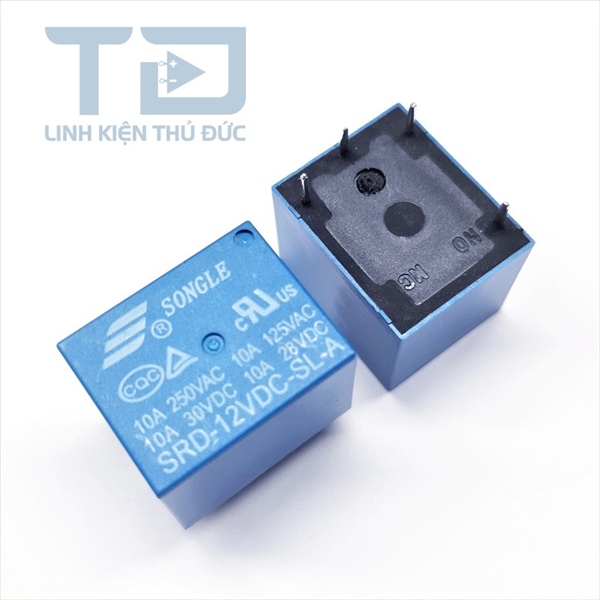

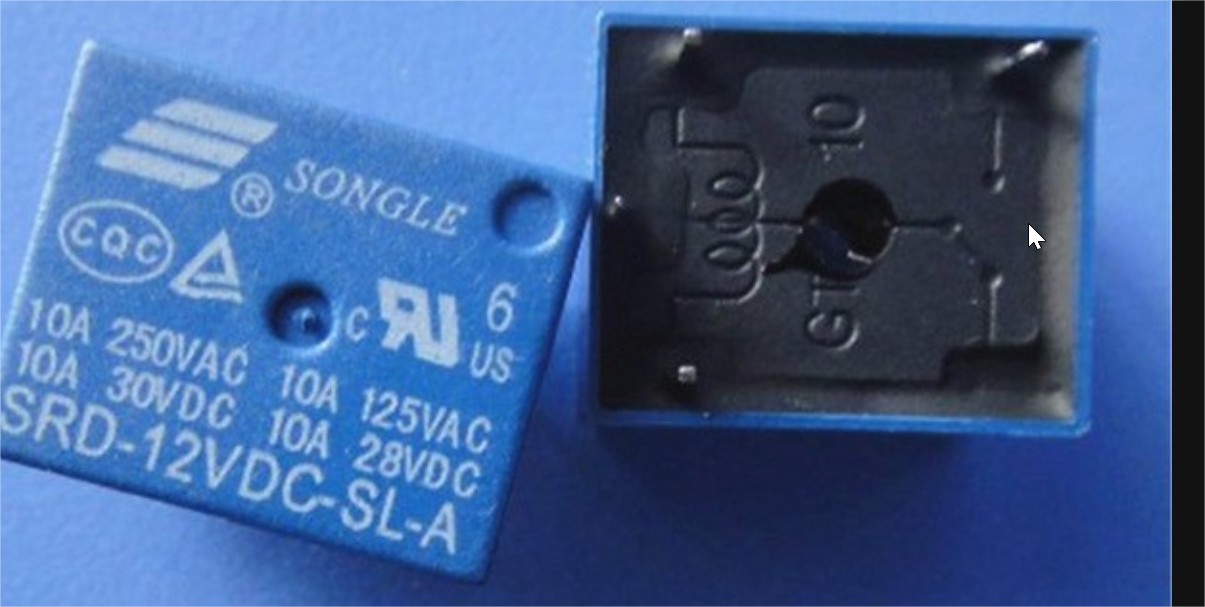

[HCM][Combo] 4 Relay 12V 10A 250VAC (SRD-12VDC-SL-A) màu xanh

Thông số kỹ thuật

Kích thước 19mm x 15.5mm x 15m

Điện áp cuộn dây 15V

Điện áp tiếp điểm 10A – 250 VAC

Màu xanhSố chân 5 chân

Relay là thiết bị đóng cắt cơ bản, nó được sử dụng rất nhiều trong cuộc sống và trong các thiết bị điện tử.

- Cấu tạo Relay gồm 2 phần:

+ Cuộn hút:

- Tạo ra năng lượng từ trường để hút tiếp điểm về phía mình.

- Tùy vào điện áp làm việc người ta chia Relay ra DC: 5V, 12V, 24V - AC: 110V, 220V

+ Cặp tiếp điểm:

- Khi không có từ trường ( ko cấp điện cho cuộn dây). Tiếp điểm 1 được tiếp xúc với 2 nhờ lực của lò xo. Tiếp điểm thường đóng.

- Khi có năng lượng từ trường thì tiếp điểm 1 bị hút chuyển sang 3.

- Trong Relay có thể có 1 cặp tiếp điểm, 2 cặp tiếp điểm hoặc nhiều hơn.

Mô Tả

Rated load: 10A 250VAC/28VDC,10A 125VAC/28VDC,10A 125VAC/28VDC

Contact resistance: <=100m (ohm)

Electrical life: 100,000

Mechanical life: 10,000,000

Coil rated voltage: 3-48VDC

Coil power: 0.36W, 0.45W

Coil pick-up voltage: <=75%

Coil drop-out voltage: >=10%

Ambient temperature: -25 degrees Celsius to +70 degrees Celsius

Coil and contacts:1500VAC/min

Contact and contacts: 1000VAC/min

Insulation resistance: >=100M ohm

Mounting form: PCB

Weight : 10 g

Outline dimensions :19mm x 15.5mm x 15mm
