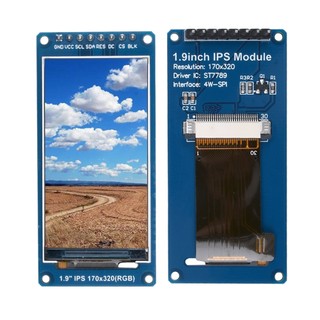

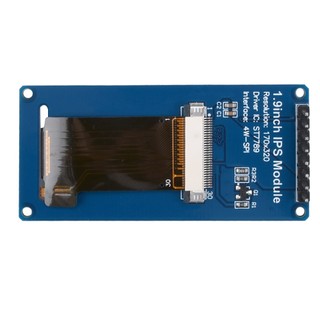

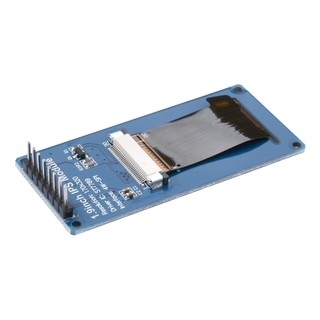

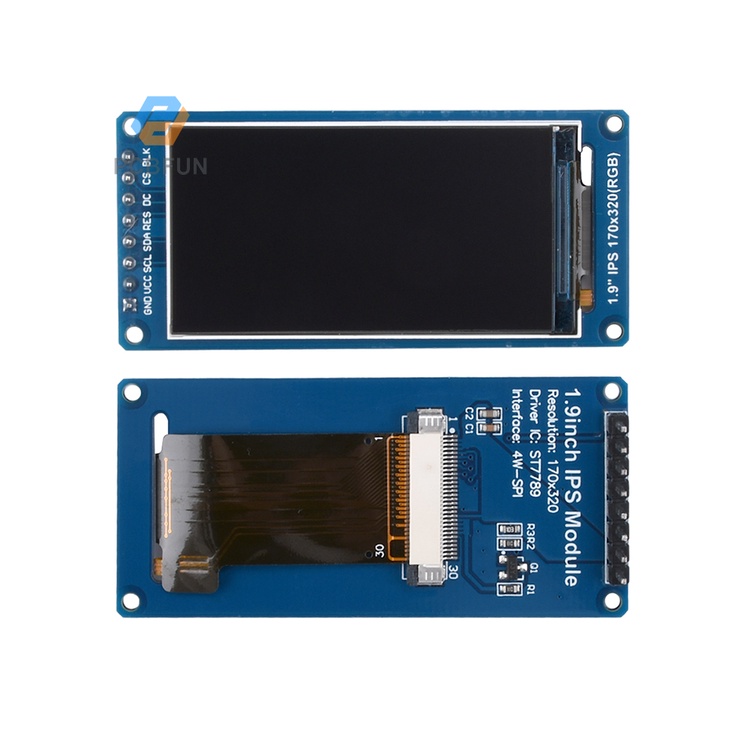

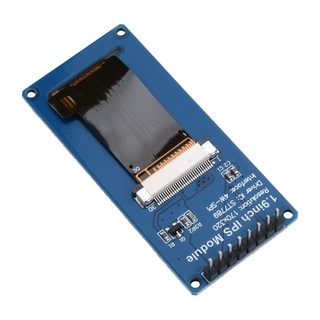

Pcbfun Mô Đun Màn Hình lcd 1.9 "ips 70x320 st7789 us

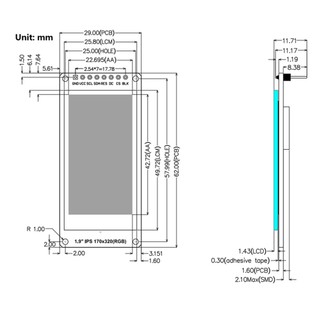

Các tính năng: Màn hình màu 1.1,9 inch ips, độ phân giải 170x320 2. bảng điều khiển xem đầy đủ với góc nhìn tuyệt vời 3. sử dụng bus nối tiếp spi 4 dây, nó chỉ cần một vài ios để phát sáng 4. màn hình lcd với điều khiển đèn nền, tốc độ phản hồi nhanh, có thể giảm kéo và làm mờ hình ảnh 5. cung cấp các chương trình ví dụ stm32, msp430 và c51 phong phú Thông số: Màu hiển thị: Màu Rgb 65k Kích thước: 1,9 (inch) Vật liệu bảng điều khiển: Tft Chip trình điều khiển: St7789 Độ phân giải: 170 * 320 Giao diện hiển thị: Giao diện spi 4 dòng Khu vực hiển thị hiệu quả: 22,695 * 42,72mm Loại màn hình cảm ứng: Không có màn hình cảm ứng Chạm vào ic: Không chạm ic Kích thước đáy pcb mô-đun: 29 * 62mm Phối cảnh: Góc đầy đủ Nhiệt độ làm việc: -10 ~ 60 ℃ Nhiệt độ lưu trữ: -20 ~ 70 ℃ Mô tả giao diện Gnd: Mặt đất nguồn màn hình Lcd Vcc: Nguồn điện màn hình Lcd tích cực (3.3v) Scl: Tín hiệu đồng hồ bus spi Lcd Sda: bus spi Lcd ghi tín hiệu dữ liệu Res: Tín hiệu điều khiển đặt lại màn hình Lcd (đặt lại mức thấp) Dc: Đăng ký màn hình Lcd / tín hiệu điều khiển lựa chọn dữ liệu (mức thấp: Đăng ký, mức cao: Dữ liệu) Cs: Tín hiệu điều khiển lựa chọn chip màn hình Lcd (bật mức thấp) Blk: Tín hiệu điều khiển đèn nền màn hình Lcd (chiếu sáng mức cao, nếu không cần điều khiển, vui lòng kết nối với 3.3v) Gói bao gồm: Màn hình Lcd * 1
