PCB Đục lỗ Phíp FR4 - 2 mặt

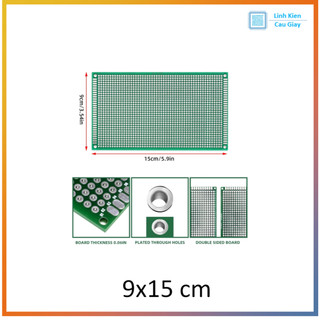

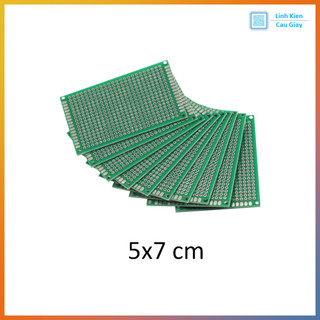

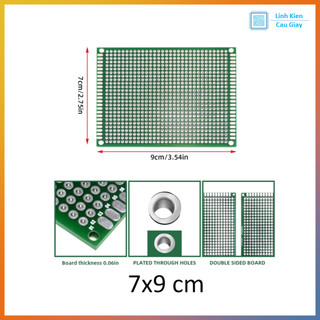

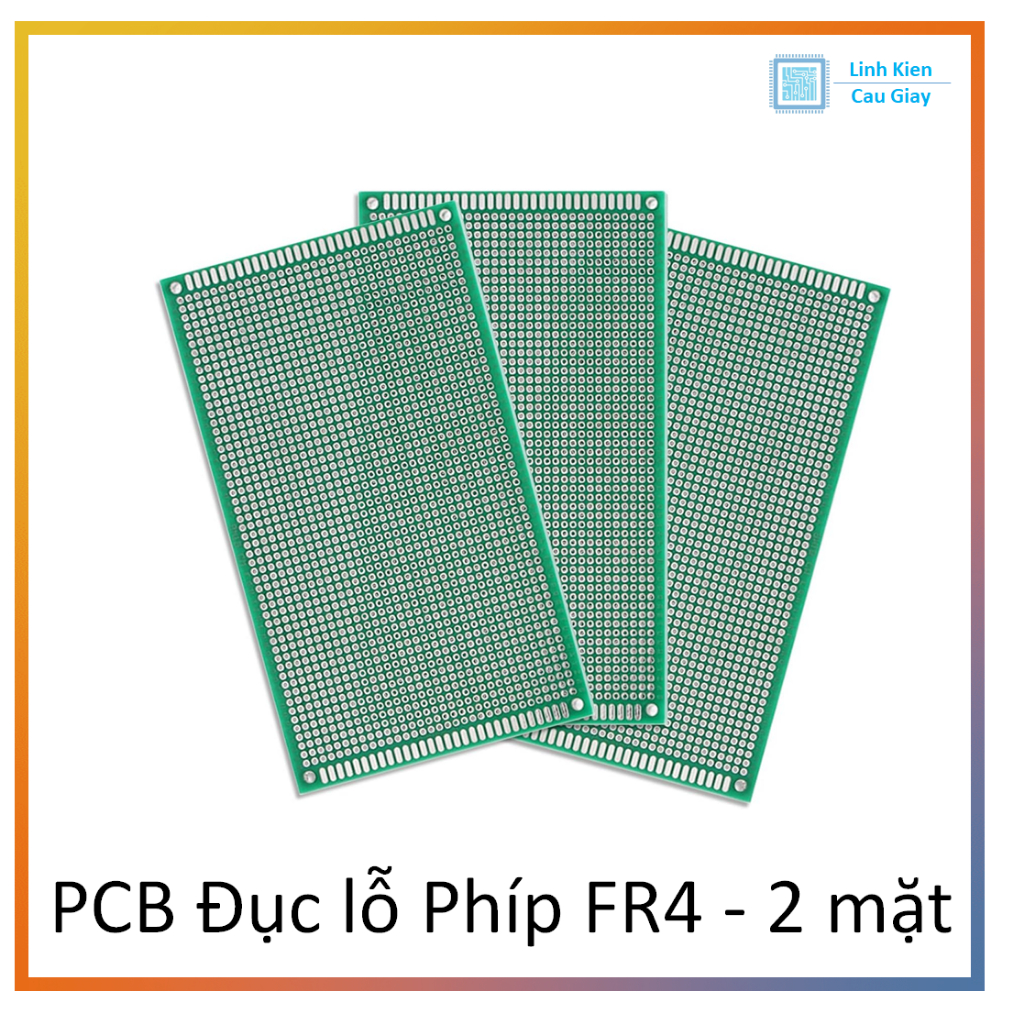

Mô tả sản phẩm PCB đục lỗ phíp FR4 2 mặt là bảng mạch in dạng đục lỗ sẵn (Perfboard), dùng để hàn linh kiện điện tử khi làm mạch thủ công. Sản phẩm được làm từ vật liệu FR4 (sợi thủy tinh epoxy) chất lượng cao, bền chắc, chịu nhiệt tốt hơn loại phíp giấy (phenolic). Bảng có 2 mặt phủ đồng với lỗ tiêu chuẩn 2.54mm, thích hợp để hàn các loại linh kiện cắm (DIP, chân thẳng), IC, module, dây jumper. Có nhiều kích thước phổ biến: 5x7cm, 7x9cm, 9x15cm phù hợp cho từng nhu cầu chế tạo mạch khác nhau. Ứng dụng Làm mạch thủ công cho Arduino, ESP32, STM32, AVR, PIC Chế tạo mạch nguồn, mạch điều khiển, mạch LED Lắp ráp robot, hệ thống IoT, module cảm biến Thay thế breadboard khi muốn mạch cố định và bền hơn Dùng trong các dự án học tập, nghiên cứu điện tử Sơ đồ chân Vật liệu: FR4 sợi thủy tinh – độ bền cơ học cao Phủ đồng: 2 mặt (Double side) giúp hàn linh hoạt hơn Bước lỗ: 2.54mm (chuẩn quốc tế) Đường kính lỗ: ~1mm (phù hợp chân linh kiện 0.8mm) Màu PCB: Xanh lá / Nâu / Xanh dương (tùy lô hàng) Thông số kĩ thuật Kích thước PCB Số hàng lỗ (xấp xỉ) Loại mặt Vật liệu Khoảng cách chân 5x7 cm 18 x 24 hàng 2 mặt FR4 2.54mm 7x9 cm 27 x 35 hàng 2 mặt FR4 2.54mm 9x15 cm 35 x 59 hàng 2 mặt FR4 2.54mm Hướng dẫn sử dụng Lên sơ đồ mạch và xác định vị trí linh kiện. Cắm linh kiện qua các lỗ tương ứng. Hàn chân linh kiện vào pad đồng (có thể đi dây hoặc nối pad để tạo đường mạch). Kiểm tra mối hàn chắc chắn, tránh chạm mạch. Có thể dùng dây đồng, dây jumper hoặc băng đồng để đi mạch gọn gàng. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #PCBFR4 #PhipFR4 #BanMachDucLo #Perfboard #PCB2Mat #PCB5x7 #PCB7x9 #PCB9x15 #MachThuCong #PCBArduino #PCBESP32 #LinhKienDienTu .
