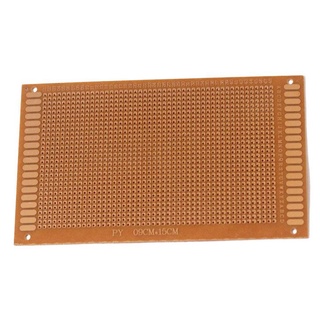

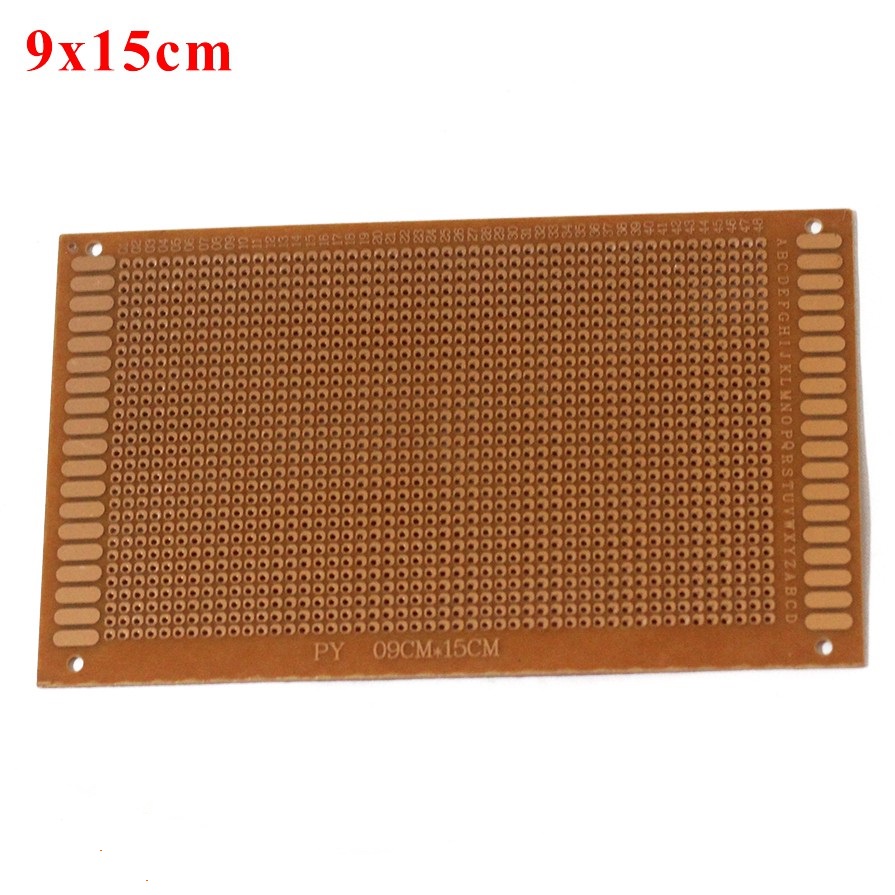

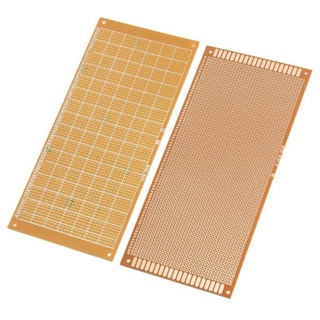

PCB ĐỤC LỖ 9X15CM

Bảng mạch in (PCB) hỗ trợ và kết nối điện linh kiện điện tử sử dụng dẫn đường ray, miếng và các tính năng khác khắc từ các tấm đồng dát mỏng lên một không dẫn điện bề mặt. PCBs có thể là một mặt (một lớp đồng), hai mặt (hai lớp đồng) hoặc nhiều lớp (bên ngoài và lớp bên trong). Multi-lớp PCBs cho phép mật độ thành phần cao hơn nhiều. Dây dẫn trên các lớp khác nhau được kết nối với các lỗ mạ qua gọi vias. PCBs cao cấp có thể chứa các thành phần - tụ điện, điện trở hoặc thiết bị hoạt động - nhúng trong chất nền. Bảng mạch in được sử dụng trong tất cả các sản phẩm điện tử đơn giản nhất. Thay thế cho PCBs bao gồm quấn dây và xây dựng point-to-point. PCBs đòi hỏi sự nỗ lực thiết kế bổ sung để đặt ra các mạch, nhưng sản xuất và lắp ráp có thể được tự động hóa. Sản xuất mạch với PCBs là rẻ hơn và nhanh hơn so với các phương pháp nối dây khác như các thành phần được gắn kết và có dây với một bộ phận đơn lẻ. Hơn nữa, lỗi vận hành hệ thống dây điện được loại bỏ.
