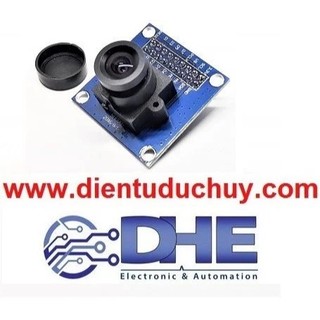

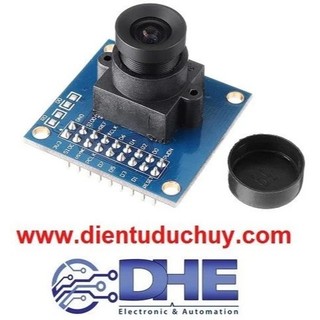

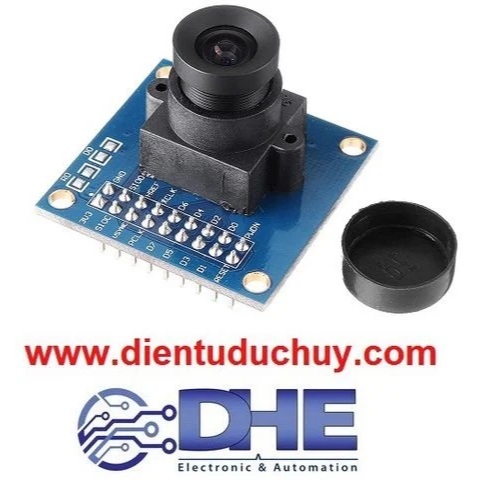

OV7670 Module camera

THÔNG SỐ KỸ THUẬT Độ phân giải: 640 x 480. Điện áp I/O: 2.5 ~ 3V. Công suất hoạt động: 60mW/15fps VGAYUV. Dòng ở chế độ ngủ: <20uA. Nhiệt độ hoạt động: -300C ~ 700C. Nhiệt độ ổn định: 00C ~ 500C. Định dạng ngõ ra (8): YUV/YcbCr4: 2:2 RGB565/555/444 GRB4: 2:2 Raw RGB Data. Kích thước ống kính: 1/6”. Tốc độ truyền ảnh: 30fps. FOV: 250. Độ nhạy: 1.3V / (Lux-sec). SNR: 46 dB. Phạm vi hoạt động: 52 dB. Kích thước pixel: 3.6um x 3.6um. CÁC TÍNH NĂNG MODULE CAMERA OV7670 Tương thích với các hệ thống nhúng dùng điện áp thấp. Chuẩn giao tiếp SCCB tương thích với giao tiếp I2C. Định dạng ngõ ra: YUV/YcbCr4: 2:2, RGB565/555/444, GRB4: 2:2, Raw RGB Data. Hỗ trợ VGA, CIF. Hỗ trợ co giãn hình ảnh. Điều chỉnh được tiêu cự của ống kính. Tự động điều chỉnh giảm độ nhiễu. Tự động điều chỉnh các thông số như: tự động điều chỉnh phơi sáng, cân bằng trắng, đường cong gamma,… CÁC TÍNH NĂNG Tương thích với các hệ thống nhúng dùng điện áp thấp. Chuẩn giao tiếp SCCB tương thích với giao tiếp I2C. Định dạng ngõ ra: YUV/YcbCr4: 2:2, RGB565/555/444, GRB4: 2:2, Raw RGB Data. Hỗ trợ VGA, CIF. Hỗ trợ co giãn hình ảnh. Điều chỉnh được tiêu cự của ống kính. Tự động điều chỉnh giảm độ nhiễu. Tự động điều chỉnh các thông số như: tự động điều chỉnh phơi sáng, cân bằng trắng, đường cong gamma,… SƠ ĐỒ KẾT NỐI MODULE OV7670 VỚI ARDUINO
