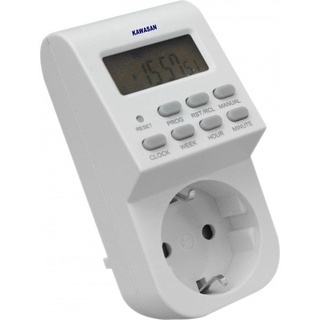

Ổ Cắm Hẹn Giờ Số KW-TGE2B

MÔ TẢ

Giới thiệu.

       Thiết bị hẹn giờ kỹ thuật số KAWA KW-TGE2B thiết kế dạng ổ cắm, chỉ cần cắm vào ổ điện gia đình, thiết bị có phích cắm, cắm vào để điều khiển thiết bị làm việc theo ý muốn.

 KW-TGE2B có 20 chương trình ON/ OFF, có thể lập lại hàng ngày, hàng tuần tuỳ theo sự lựa chọn của người dùng, có thể chọn từ Thứ 2 đến Thứ 6 hoặc đến Thứ 7 và CN sẽ không làm việc hoặc làm việc lập lại cả tuần…có tích hợp pin dự trữ lưu chương trình tránh cúp điện làm mất chương trình đã cài đặt.

 Những ứng dụng thực tế:
- Cài đặt thời gian reo chuông báo giờ cho trường học, nhà xưởng...(lắp thêm Relay thời gian 60 giây)

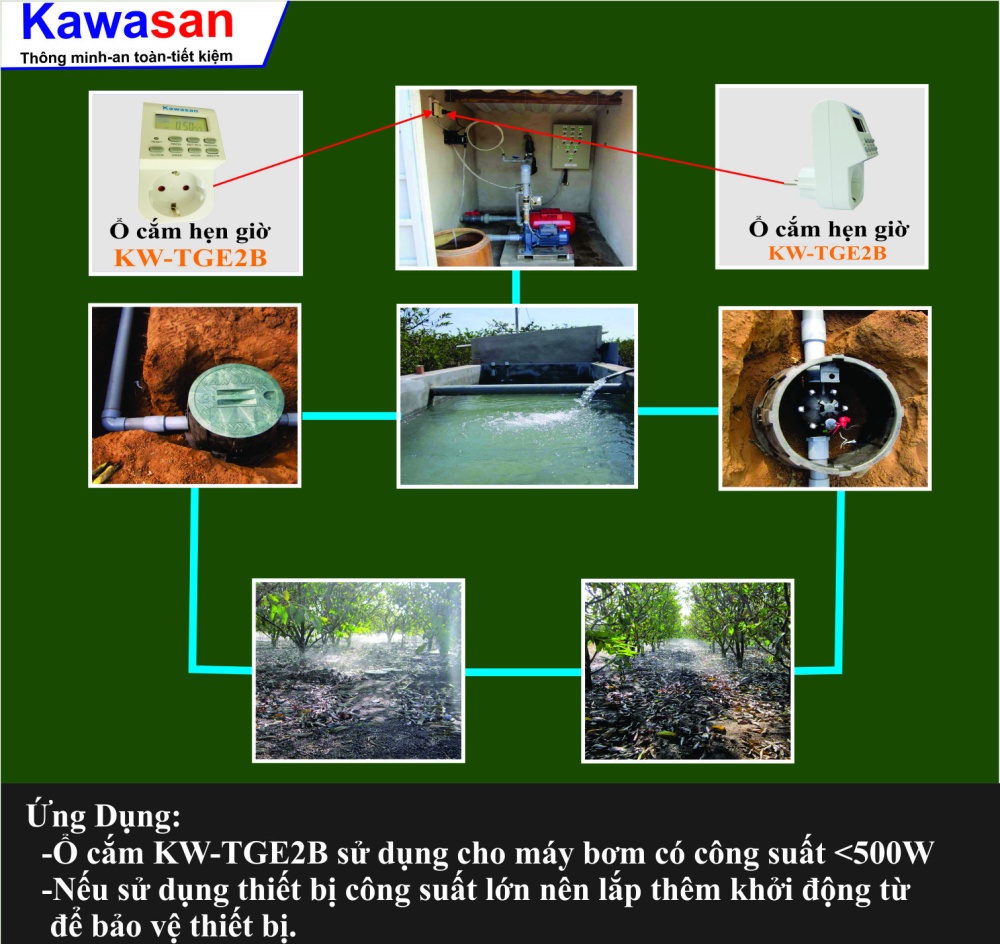

- Cài đặt thời gian mở van điện từ cho hệ thống tưới cây tự động cho gia đình, biệt thự, nhà vườn...
- Cài đặt thời gian tắt, mở đèn bảng hiệu tại cửa hàng, shop, ban công...
- Cài đặt thời gian hoạt động cho bình nước nóng-lạnh, khi ngoài giờ làm việc thì tắt để bảo vệ thiết bị và tiết kiệm điện
- Hẹn giờ cho các thiết bị gia đình như Tivi, Đầu Máy, Radio... (bởi vì khi tắt bằng remote thì nguồn điện vẫn còn, làm hao phí điện năng, tránh tình trạng cháy nổ khi có sấm xét, chập điện...)
- Hẹn giờ bơm nước vào lúc nửa đêm (chú ý chỉ dùng trực tiếp cho bơm tối đa 300w, nếu  lớn hơn phải qua bộ Khởi Động Từ)

Lợi ích:

Tiết kiệm thời gian vì không phải chờ đợi, theo dõi  để tắt mở bơm, đèn… vì đã có hẹn giờ tự động làm việc

Tiết kiệm năng lượng, tránh trường hợp người sử dụng quên tắt điện

Tiện nghi cho người sử dụng vì không cần nhớ hoặc tắt/ mở các công tắc, thiết bị điện bằng tay

An toàn cho người sử dụng vì không xảy ra tình trạng bơm hoặc bóng đèn làm việc quá lâu là nóng phát hoả và quá tải dẫn đến cháy nổ

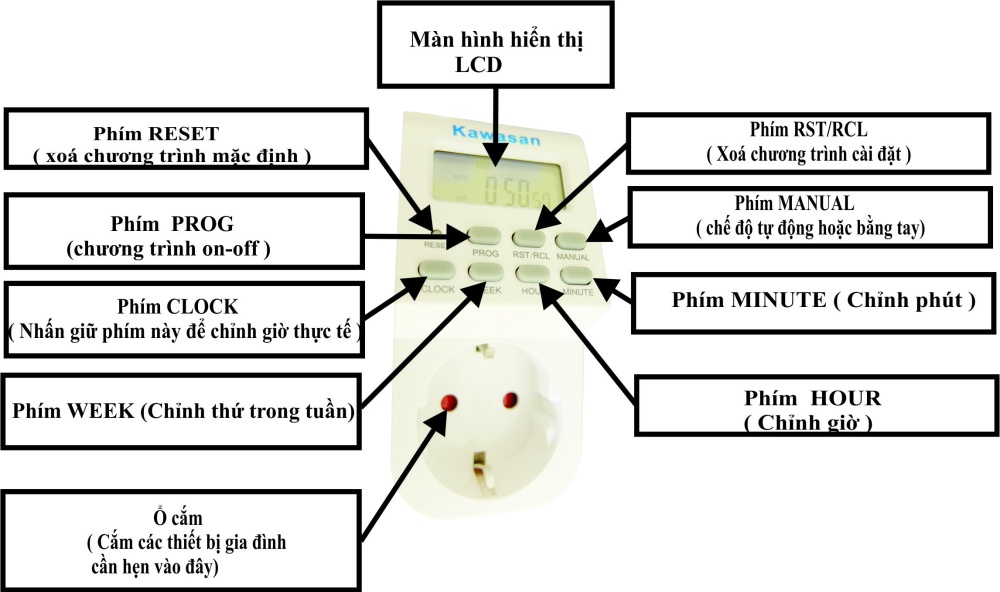

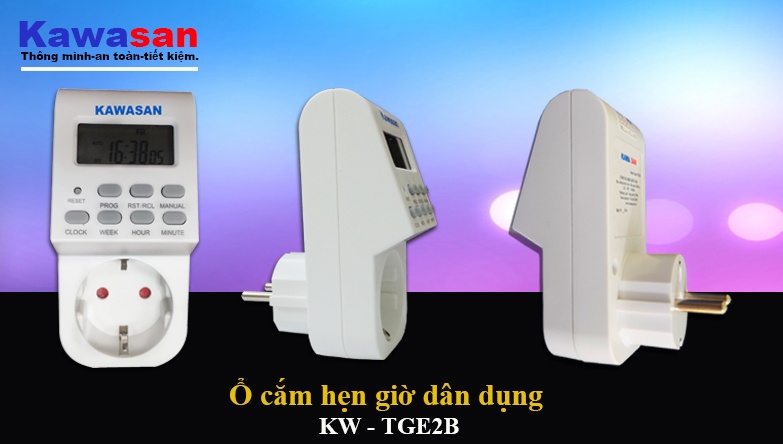

Hình 2: Hình ảnh hiển thị sản phẩm KW-TGE2B

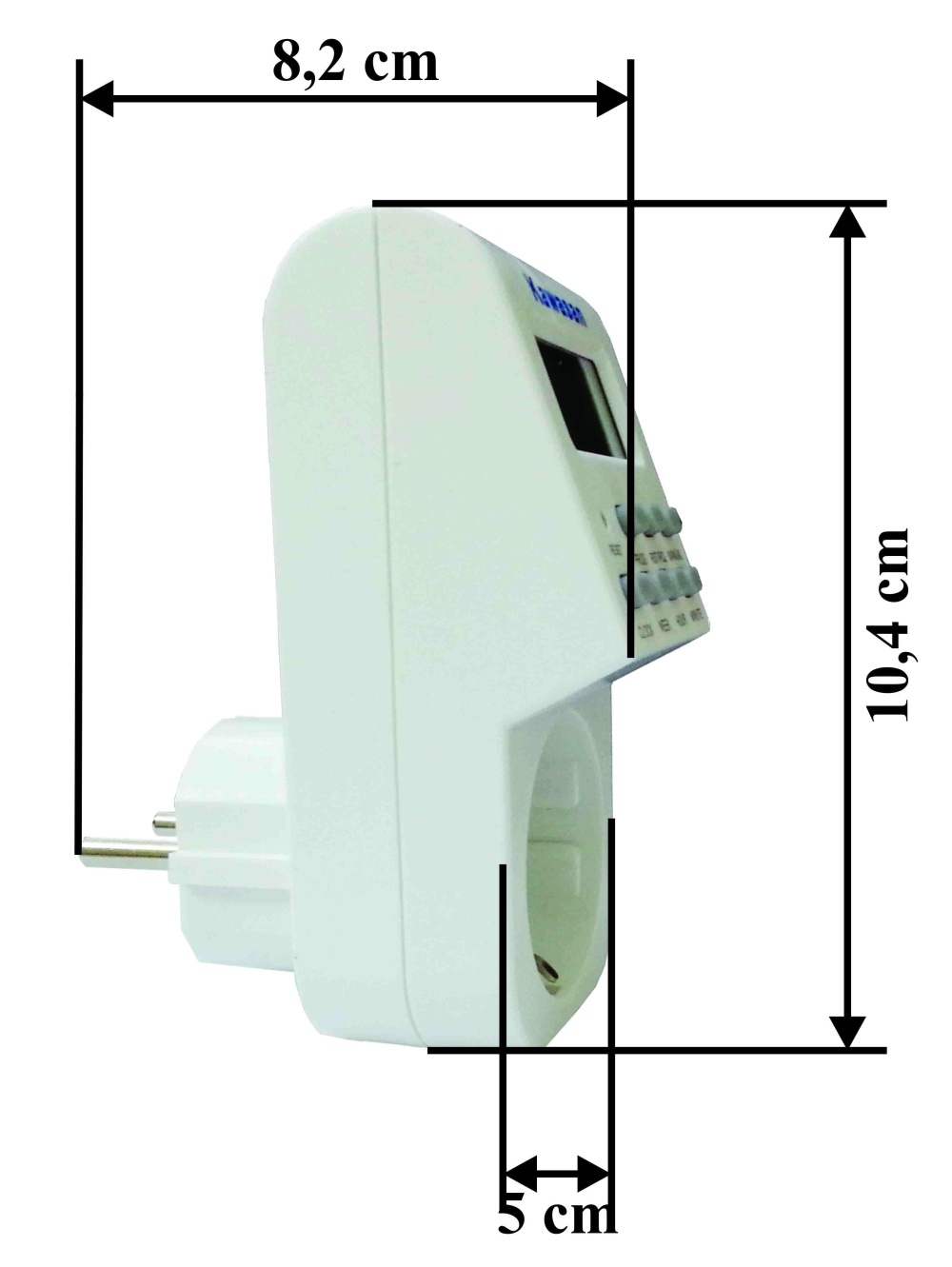

Hình 3: Hình ảnh hiển thị kích thước KW-TGE2B





THÔNG SỐ KỸ THUẬT

Khoảng thời gian cài đặt nhỏ nhất là 1 phút.

Chu kỳ đóng mở là 20 chu kỳ

 Điện áp : 220 V, Tần số 50 Hz,

Công suất : 300W(LED), 500W(Compact), 1200W(Sợi Đốt), Bơm<350W)

Dòng cho phép 16 A

, Pin 1,2V tự sạc lại ( thời gian chờ khi mất nguồn trên 100 giờ)

HƯỚNG DẪN SỬ DỤNG

Download file "Hướng dẫn sử dụng"



Muốn cài đặt chỉnh xác, trước khi tiến hành cài đặt ta nên dùng đầu bút bi nhấn vào phím MASTER CLEAR để xoá tất cả các chương trình cài đặt trước đó.



Cài đặt giờ cho đồng hồ ( Chạy theo giờ thực tế )

Ta nhấn giữ phím  CLOCK đồng thời các phím sau để cài đặt :



Cài đặt giờ : Nhấn phím HOUR nhiều lần để cài đặt giờ thực tế

Cài đặt phút : Nhấn phím MINUTE nhiều lần để cài đặt phút thực tế

Cài đặt thứ trong tuần : Nhấn phím WEEK nhiều lần để chọn thứ trong tuần

( MO = Thứ 2; TU = Thứ 3; WE = Thứ 4; TH = Thứ 5; FR = Thứ 6; SA = Thứ 7; SU = CN)



Cài đặt đóng/mở công tắc : Nhấn phím TIMER để bắt đầu cài đặt:

Màn hình sẽ hiển thị 1 ON phía bên trái ( Đây là chương trình ON thứ nhất - cài đặt đóng công tắc – cấp điện cho thiết bị cần điều khiển  tắt/mở ) Dùng phím HOUR để chỉnh giờ, phím MINUTE để chỉnh phút, phím WEEK để chỉnh các ngày làm việc trong tuần ( Có thể chọn làm  việc cả 7 ngày trong tuần hoặc từng ngày riêng lẻ hoặc làm việc từ T2 đến T6 hoặc T7 và CN hoặc từ T2 đến T7 hoặc T2, T4, T6 hoặc T3, T5, T7, hoặc T2, T3, T4 hoặc T5, T6, T7 hoặc T2, T4, T6, CN). Sau khi cài đặt 1 ON xong ta nhấn phím PROG lần nữa màn hình sẽ hiển thị 1 OFF ở góc dưới bên phải ( Đây là chương trình OFF thứ nhất - cài đặt công tắc hở – ngưng cấp điện cho thiết bị cần điều khiển tắt/mở ). Ta cũng cài đặt giờ, phút, số ngày làm việc trong tuần tương tự. Sau khi cài đặt xong ta nhấn PROG lần nữa màn hình sẽ hiển thị 2 ON – bắt đầu cài đặt chương trình làm việc thứ 2 (lần ON/OFF thứ 2). Ta cũng cài đặt tương tự chương trình thứ nhất. Sau khi hoàn tất việc cài đặt ta nhấn phím CLOCK để thoát ra hoặc đợi 30 giây máy sẽ tự động lưu lại và thoát ra khỏi chương trình cài đặt.



Chọn chế độ hiển thị 12 giờ hoặc 24 giờ :

Nhấn đồng thời CLOCK và phím TIMER để chọn chế độ hiển thị.



Cài đặt chế độ mùa hè :

Ta nhấn đồng thời phím CLOCK và phím ON/AUTO/OFF để bật hoặc tắt chức năng này. Khi chế độ mùa hè được kích hoạt sẽ xuất hiện chữ " S " ở phía bên phải màn hình. Đồng hồ sẽ hiển thị lệch đi 1 giờ so với giờ đã cài đặt. Khi tắt chức năng này đồng hồ sẽ tự trở về giờ ta đã cài đặt lúc trước.



Chức năng RANDOM :

Khi nhấn phím RANDOM  sẽ hiển thị " R " ở phía bên phải màn hình. Khi chức năng này được kích hoạt, trong thời gian từ 6 giờ chiều đến 6 giờ sáng các chương trình cài đặt sẽ được thực hiện sớm hơn từ 10 đến 31 phút một cách ngẫu nhiên. Muốn tắt chức năng này ta nhấn phím RANDOM lần nữa biểu tượng " R " sẽ mất.

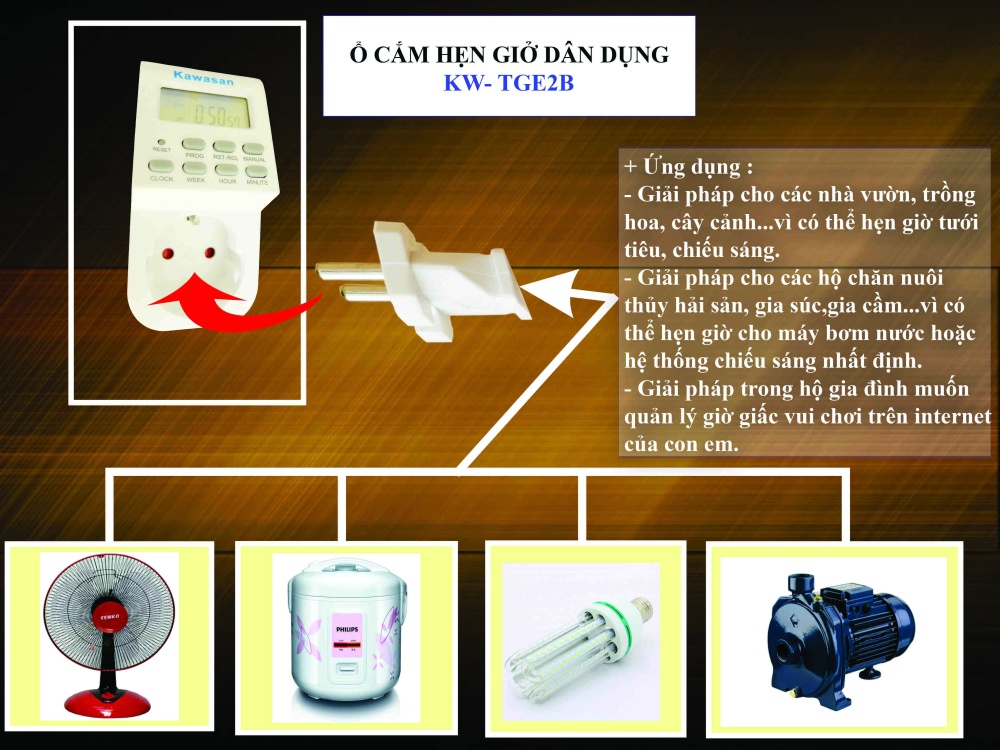

Các ứng dụng cơ bản : Cài đặt tự động tắt mở đèn gia đình, đèn ngủ, đèn sân vườn, ban công, sân thượng, hẹn giờ tắt mở quạt, điều khiển bơm công suất nhỏ, …

VD : Hẹn giờ cho đèn ngủ : 10 giờ tối tự động mở đèn đến 6 giờ sáng tự động tắt.

      Hẹn giờ cho đèn sân vườn : 5 giờ 30 tự động mở đèn tự động mở đèn đến 12 giờ đêm tự động tắt.

      Điều khiển bơm nước tưới cây công suất nhỏ : Sáng tự động mở bơm tưới cây 5 phút, trưa 10 phút, chiều 8 phút.

Cài đặt đóng/mở công tắc : Nhấn phím TIMER để bắt đầu cài đặt:

Màn hình sẽ hiển thị 1 ON phía bên trái ( Đây là chương trình ON thứ nhất - cài đặt đóng công tắc – cấp điện cho thiết bị cần điều khiển  tắt/mở ). Dùng phím HOUR để chỉnh giờ, phím MINUTE để chỉnh phút, phím WEEK để chỉnh các ngày làm việc trong tuần ( Có thể chọn làm  việc cả 7 ngày trong tuần hoặc từng ngày riêng lẻ hoặc làm việc từ T2 đến T6 hoặc T7 và CN hoặc từ T2 đến T7 hoặc T2, T4, T6 hoặc T3, T5, T7, hoặc T2, T3, T4 hoặc T5, T6, T7 hoặc T2, T4, T6, CN). Sau khi cài đặt 1 ON xong ta nhấn phím PROG lần nữa màn hình sẽ hiển thị 1 OFF ở góc dưới bên phải. ( Đây là chương trình OFF thứ nhất - cài đặt công tắc hở – ngưng cấp điện cho thiết bị cần điều khiển tắt/mở ). Ta cũng cài đặt giờ, phút, số ngày làm việc trong tuần tương tự. Sau khi cài đặt xong ta nhấn PROG lần nữa màn hình sẽ hiển thị 2 ON – bắt đầu cài đặt chương trình làm việc thứ 2 ( lần ON/OFF thứ 2). Ta cũng cài đặt tương tự chương trình thứ nhất. Sau khi hoàn tất việc cài đặt ta nhấn phím CLOCK để thoát ra hoặc đợi 30 giây máy sẽ tự động lưu lại và thoát ra khỏi chương trình cài đặt.

Chọn chế độ hiển thị 24 giờ :

Nhấn đồng thời CLOCK và phím TIMER để chọn chế độ hiển thị.



Cài đặt chế độ mùa hè :

Ta nhấn đồng thời phím CLOCK và phím ON/AUTO/OFF để bật hoặc tắt chức năng này. Khi chế độ mùa hè được kích hoạt sẽ xuất hiện chữ " S " ở phía bên phải màn hình. Đồng hồ sẽ hiển thị lệch đi 1 giờ so với giờ đã cài đặt. Khi tắt chức năng này đồng hồ sẽ tự trở về giờ ta đã cài đặt lúc trước.

Chức năng RANDOM :

Khi nhấn phím RANDOM  sẽ hiển thị " R " ở phía bên phải màn hình. Khi chức năng này được kích hoạt, trong thời gian từ 6 giờ chiều đến 6 giờ sáng các chương trình cài đặt sẽ được thực hiện sớm hơn từ 10 đến 31 phút một cách ngẫu nhiên. Muốn tắt chức năng này ta nhấn phím RANDOM lần nữa biểu tượng " R " sẽ mất.
