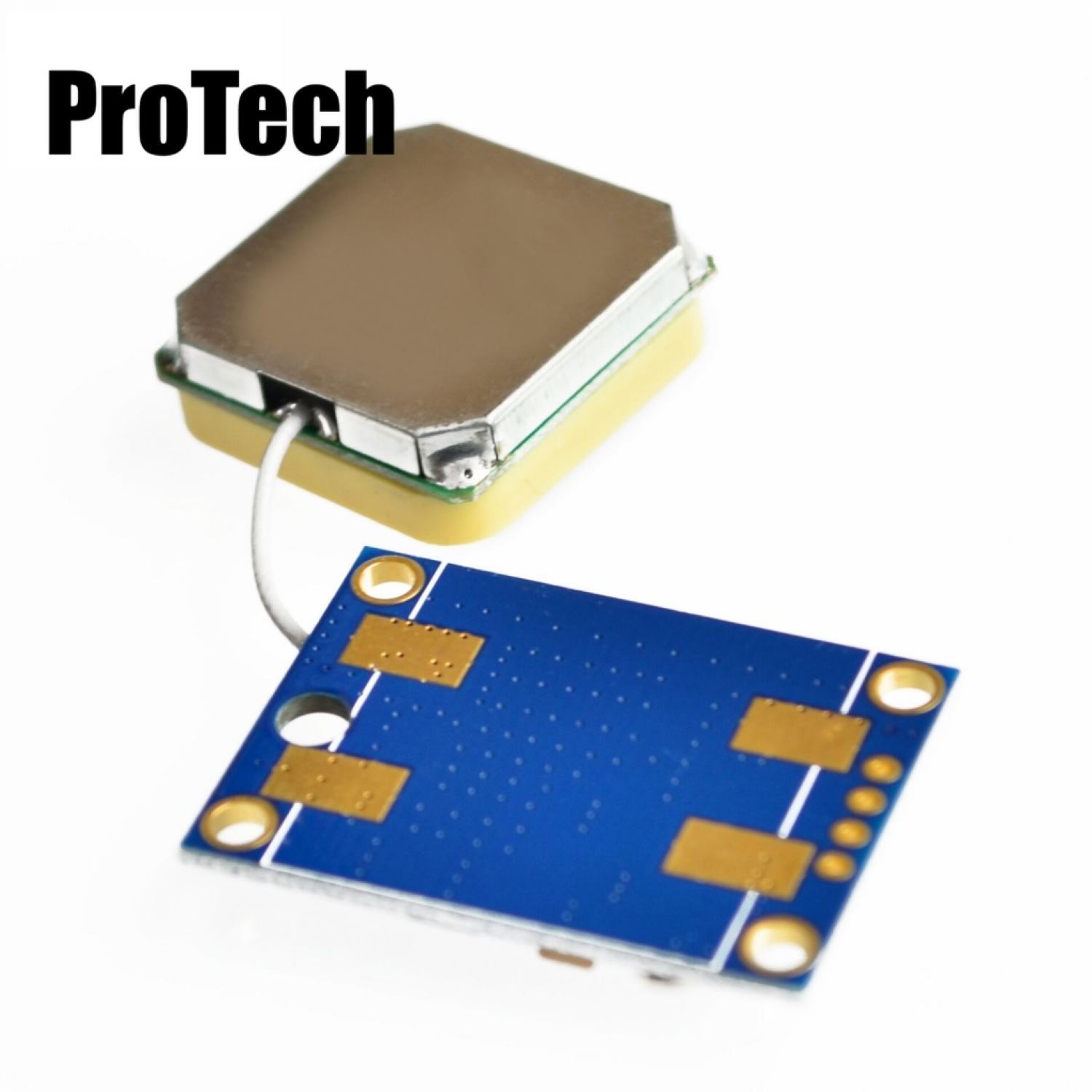

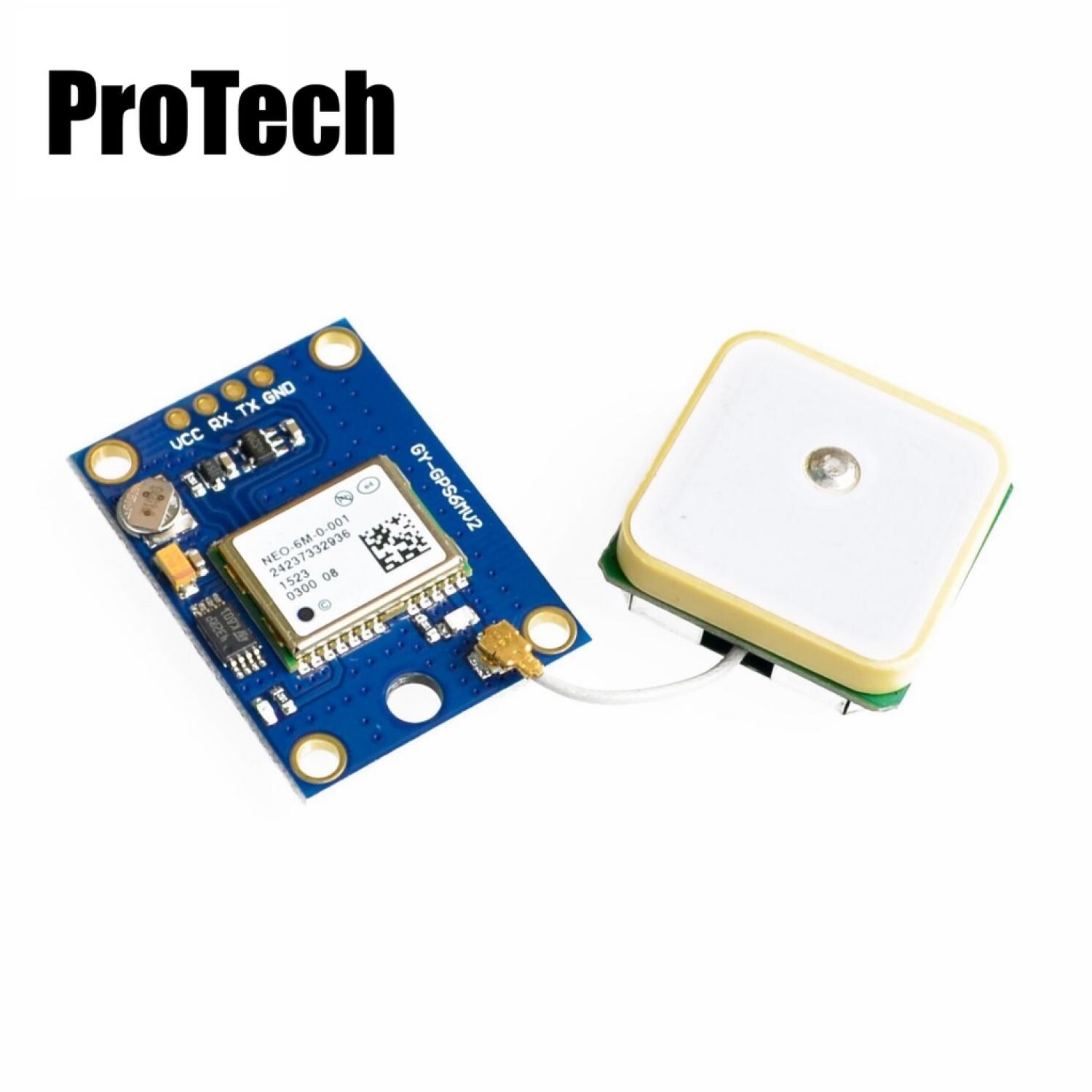

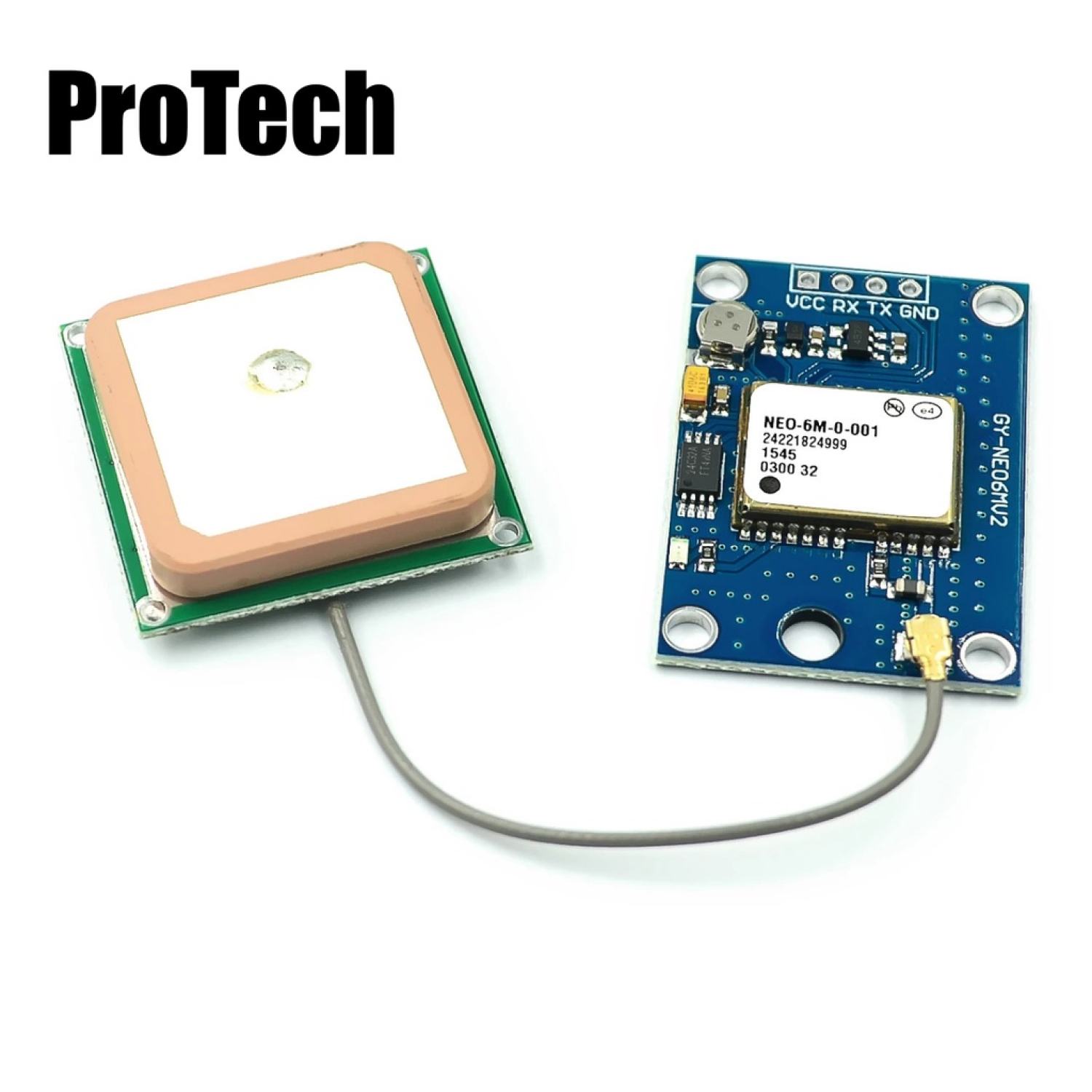

NEO-6M / NEO-8M Module định vị GPS (Kèm angten)

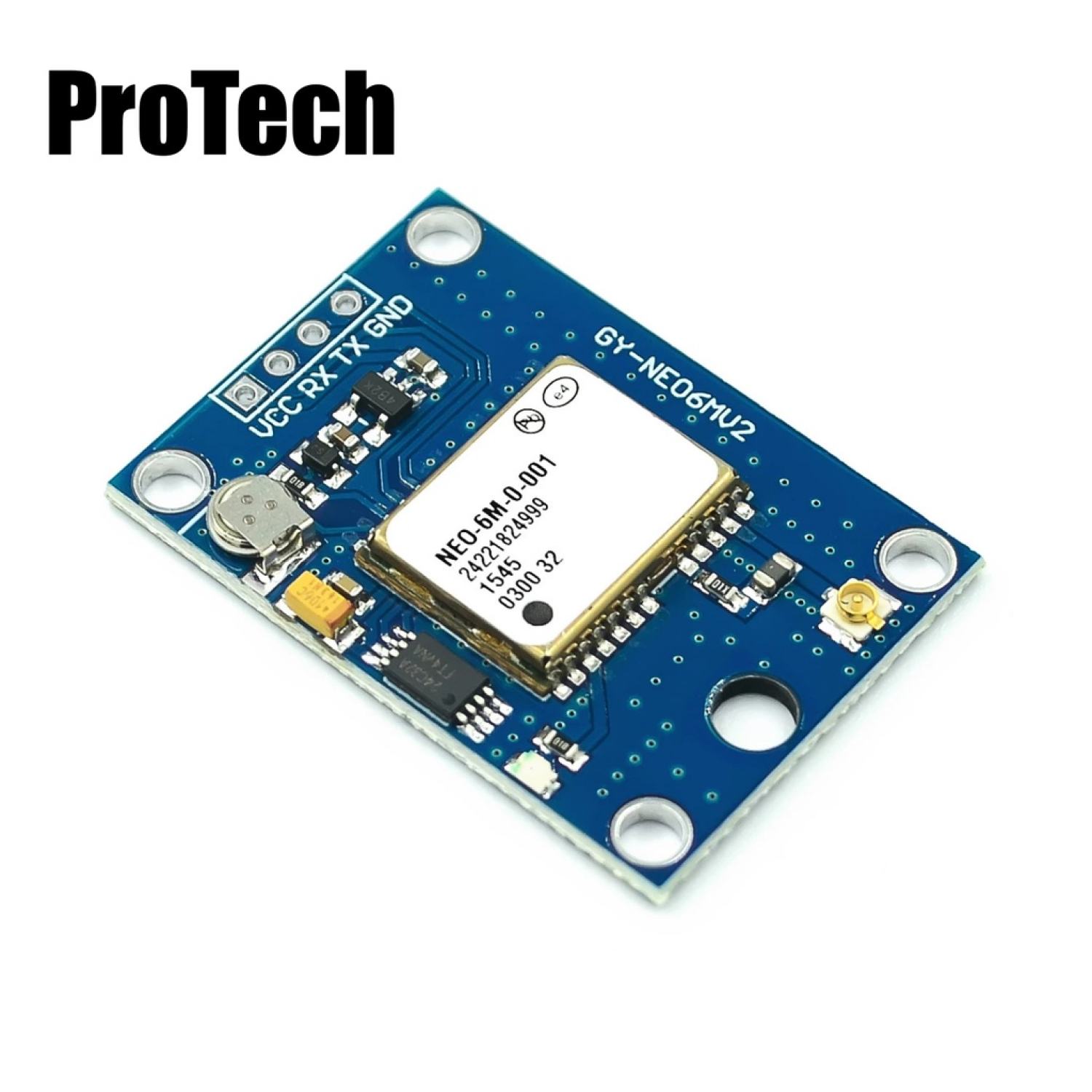

Module NEO-6M GPS là module định vị toàn cầu sử dụng hệ thống vệ tinh GPS của Mỹ. Module GPS NEO-6M có tốc độ xử lí vị trí nhanh và chính xác, có nhiều mức năng lượng hoạt động, phù hợp với các ứng dụng chạy pin.

Đặc điểm kĩ thuật:

Nguồn hoạt động: 3.3-5.5VDC (nên sử dụng ở mức 3.3V).

Dòng hoạt động bình thường: 50 mA.

Dòng hoạt động tiết kiệm: 30 mA.

Giao tiếp UART/TTL (Để sử dụng giao tiếp UART bạn có thể sử dụng module UART-TTL CP2102)

Baud rate: Gồm nhiều mức khác nhau 1200, 2400, 4800, 19200, 38400, 9600 (mặc định), 57600, 115200,…

Kích cỡ module : 39(W)X 25.5(H)mm.

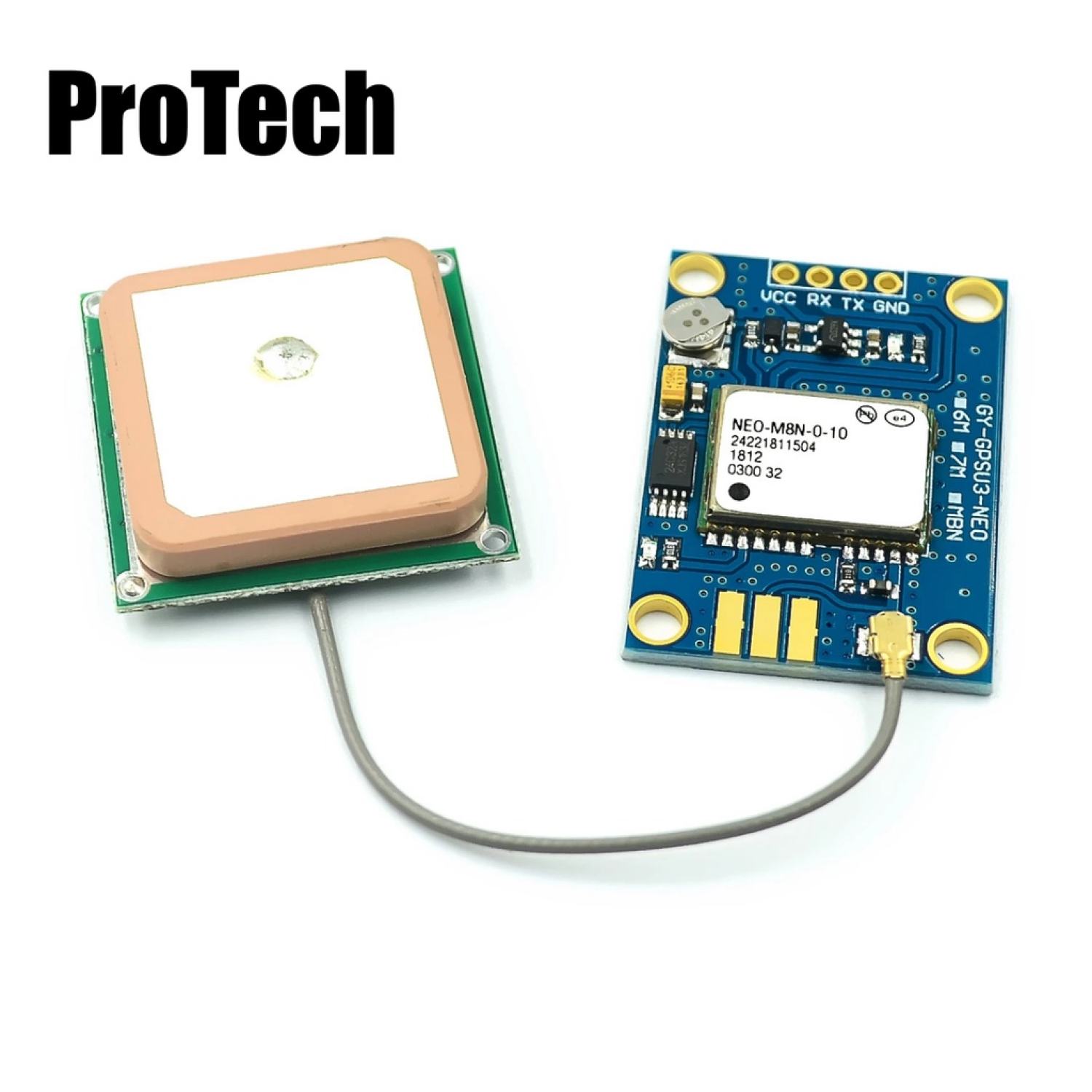

Module định vị GPS U-Blox NEO-M8N-0-10 tích hợp Anten sử dụng giao tiếp truyền thông UART có thể kết nối với bất kỳ vi điều khiển nào và nó cũng có bộ chuyển đổi USB để kết nối trực tiếp với máy tính. Mạch có thiết kế nhỏ gọn, có độ nhạy cao cho các ứng dụng trong nhà. Mô-đun gps có pin để dự phòng nguồn và EEprom để lưu các cài đặt cấu hình.

Thông số kỹ thuật

Điện áp cung cấp: 3,3V – 5V DC

Dòng điện hoạt động: 45mA

Tốc độ truyền: 9600 (cấu hình từ 4800 đến 115200)

Tốc độ cập nhật điều hướng: tối đa 5Hz (1HZ theo mặc định)

Thời gian khởi động: 27 giây (nhanh ƞhất) bắt đầu khởi động nóng: 1 giây

Phạm vi nhiệt độ hoạt động: -40 đến + 85 ° C

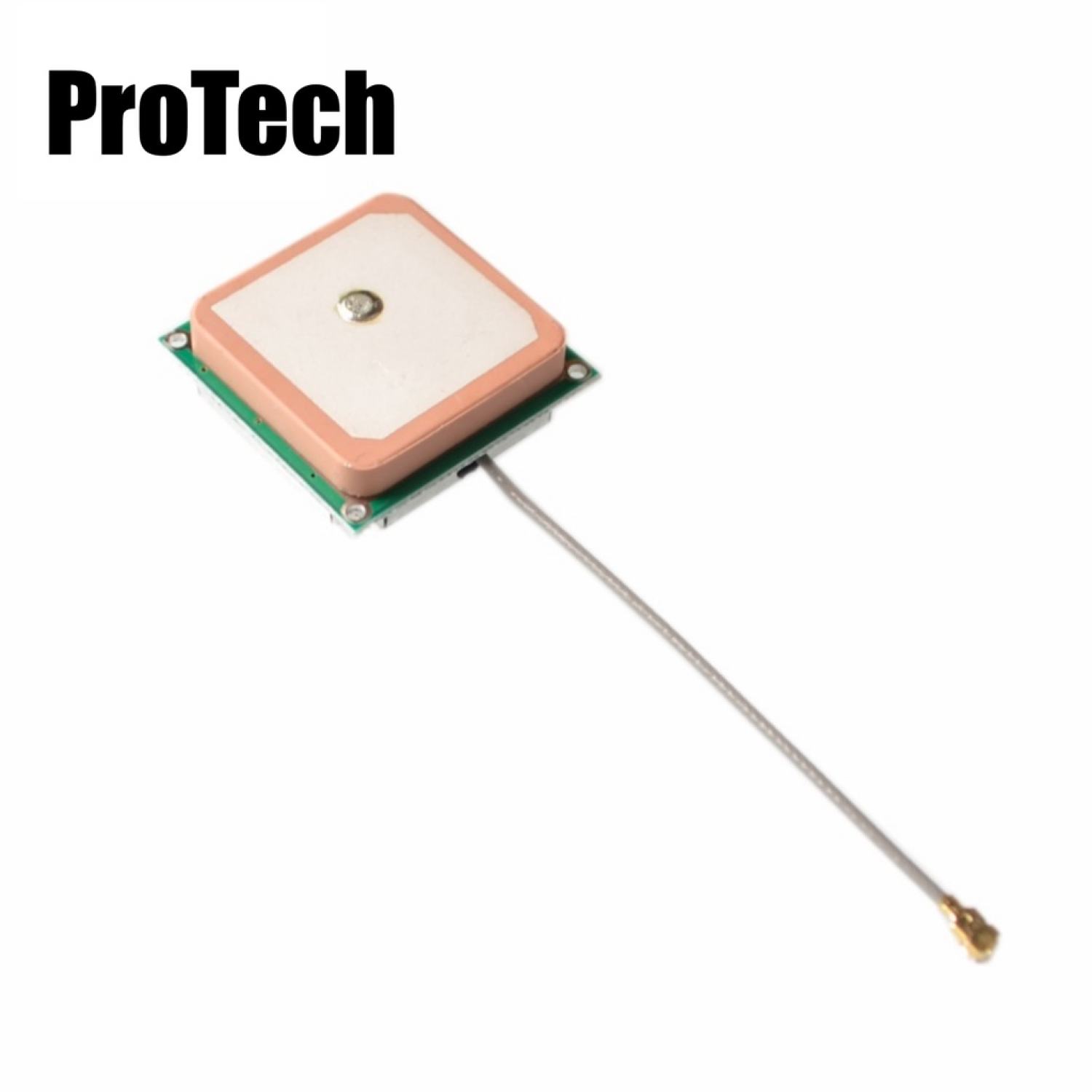

Ăng ten GPS riêng biệt 18 x 18 mm

Kích thước: 22 x 30 x 13 mm

Cân nặng: 19g

Chức năng các chân

VCC: Cấp điện (3.3-5V)

GND: nối Mass

TXD: chân truyền cổng nối tiếp mô-đun (mức TTL, không thể kết nối trực tiếp với mức RS232), có thể được kết nối với RXD của vi điều khiển

RXD: cổng nối tiếp của cổng nhận chân (mức TTL, không thể kết nối trực tiếp với mức RS232), có thể được kết nối với TXD của máy vi tính chip đơn

PPX: góc đầu ra xung
