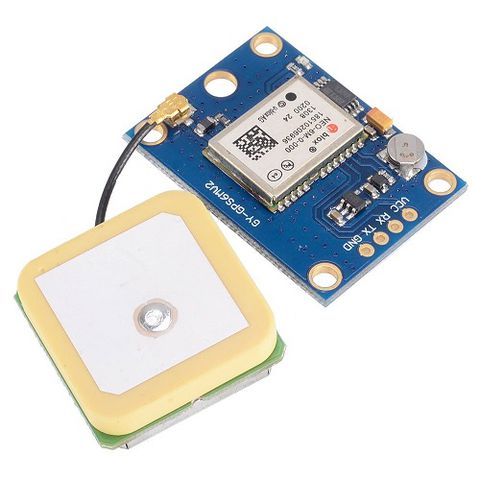

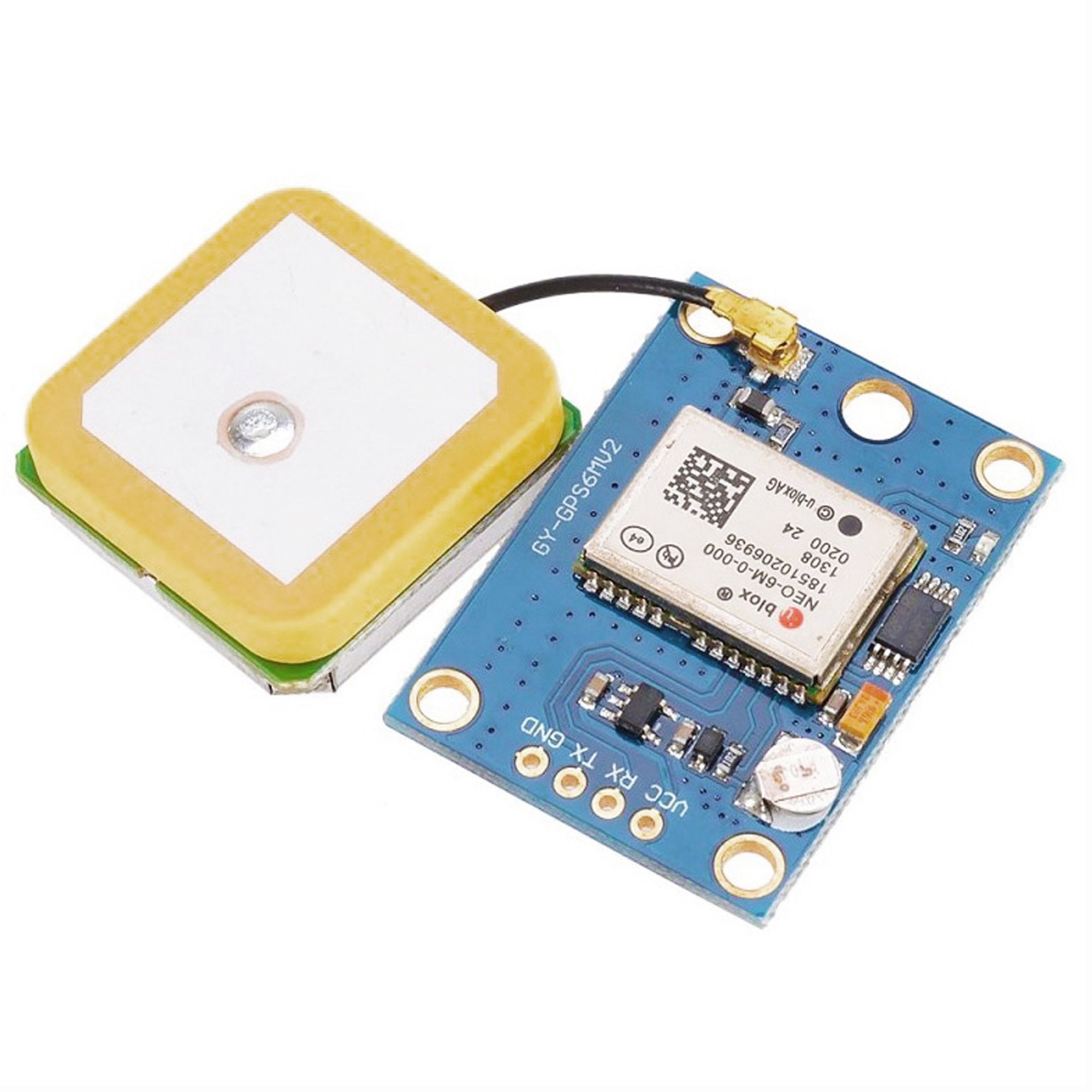

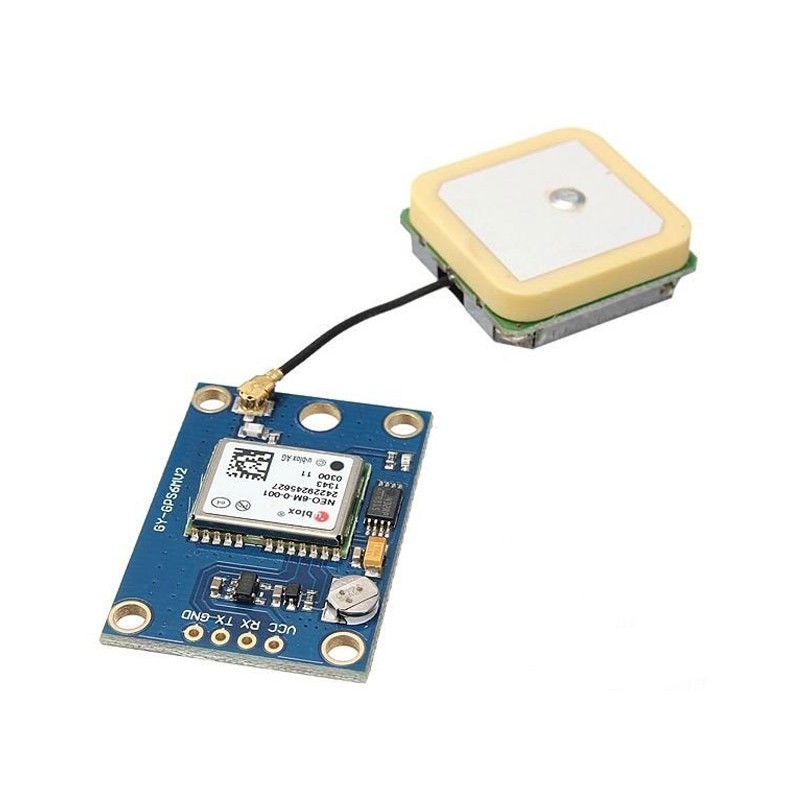

Module định vị GPS NEO-6M

Bạn có thể gắn antena bên ngoài hoặc hàn trực tiếp vào module. Khi cho module hoạt động, hướng antena lên trên để module bắt sóng tốt.

Để cấu hình module GPS NEO-6M bạn cần 1 cổng Serial giao tiếp ở mức 3.3V. Chúng tôi hiện có 2 loại USB to TTL Serial có thể đáp ứng tốt: PL2303HXvà CP2102. Bạn tham khảo link sau để biết cách cấu hình:. Chúng tôi sẵn lòng trợ giúp việc cấu hình cho module nếu bạn có thắc mắc nào.

+ LED nhấp nháy khi chưa kết nối theo tần số 1Hz, duty cycle: 50%. Sau khi module fix được tín hiệu GPS, LED nhấp nháy nhanh hơn theo tần số 5Hz, duty cycle 20%.

+ Mức năng lượng kết nối: Max performance (0), với mức này bạn có tọa độ chính xác nhất nhưng đòi hỏi module phải để ngoài trời, nếu hoạt động trong nhà sẽ khó bắt sóng. Bạn có thể cấu hình cho module hoạt động ở mức Eco power (4) để tiết kiệm năng lượng, ở chế độ (4) module chỉ cần 3-4 vệ tinh là có thể bắt sóng được.

+ Serial hoạt động ở baudrate 9600

Việc cấu hình thông số kết nối GPS, thời gian nhấp nháy LED, mức năng lượng hoạt động... được thiết lập thông qua phần mềmTại machtudong.vn chúng tôi đã thiết lập sẵn một số tính năng quan trọng của module GPS NEO-6M:

Module GPS NEO-6M v2 có thể được cấp nguồn từ 3.3V - 5V nhưng. Trên module có sẵn port serial để bạn kết nối.

Module GPS sử dụng board điều khiển kết nối của hãng U-BLOX đến từ Thụy Sĩ có rất nhiều năm kinh nghiệm trong lĩnh vực sản xuất module định vị toàn cầu.

GPS NEO-6M v2

.
