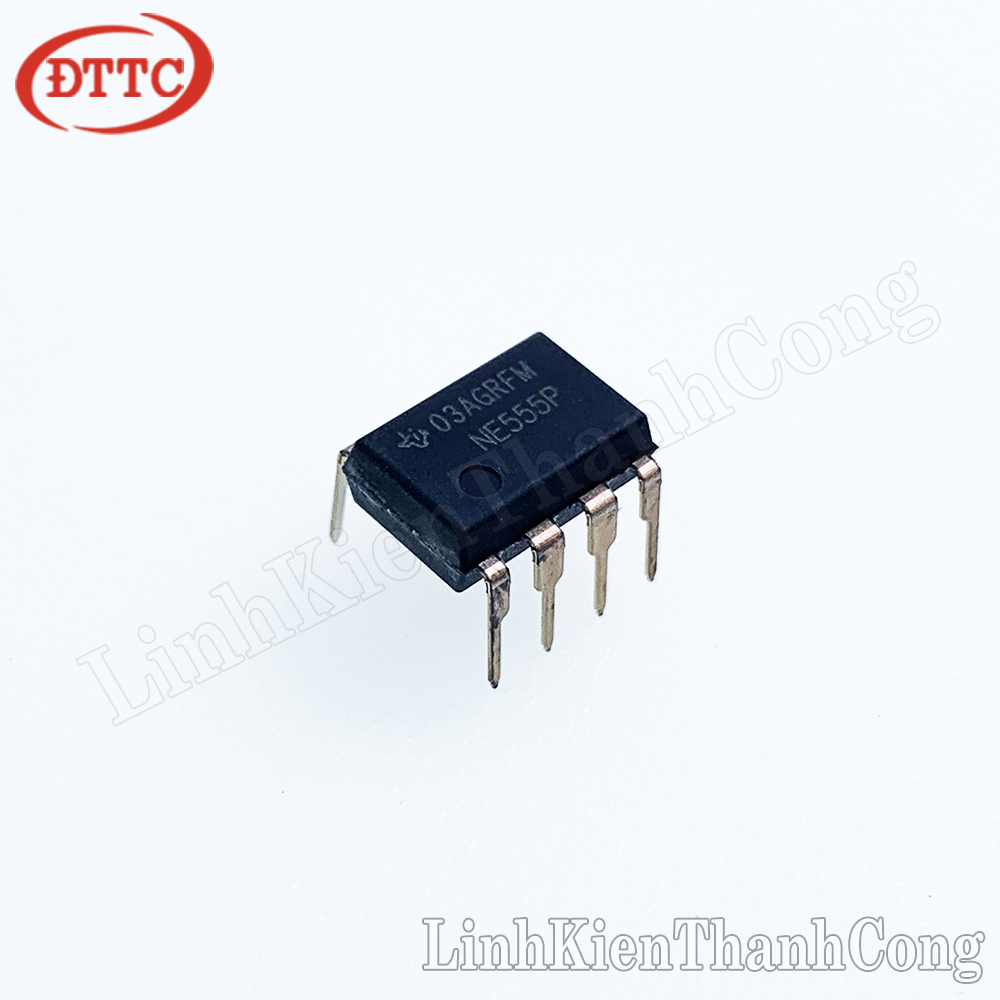

Ne555 chính hãng TI-ST-Hitachi IC Precision Timer

Ne555 Dip-8/Sop-8 chính hãng TI-ST-Hitachi IC Precision Timer: - Tổng quan về IC LM555 + LM555 là một thiết bị hết sức ổn định cho sự dao động và tạo ra độ chính xác định thời. + Lần đầu tiên được giới thiệu bởi tập đoàn Segnetics với gồm hai loại là SE555 và NE555 vào năm 1971. - Các chân: + Chân 1(Nối đất_Ground) Chân đất phần lớn có điện thế cung cấp là âm, cái mà thường nối với mạch thông thường khi họat động từ nguồn dương cung cấp. + Chân 2(Chân khởi hành_Trigger) Chân này là chân ngõ vào cái là nguyên nhân làm ngõ ra cao hay bắt đầu chu kỳ định thời. Chân khởi hành xuất hiện khi ngõ vào chân khởi hành đi từ điện áp trên 2/3 điện áp cung cấp đến một điện áp thấp hơn 1/3 của nguồn cung cấp. Ví dụ như khi ta cung cấp một nguồn 12V, điện áp ngõ vào chân khởi hành phải bắt đầu từ trên 8V di chuyển xuống một nguồn áp thấp 4V để bắt đầu chu kỳ định thời. Hành động này thì ở mức nhạy cảm và điện áp chân khởi hành có thể thay đổi rất chậm. Để tránh khởi hành lại, điện áp chân khởi hành phải trở về một áp trên 1/3 nguồn cung cấp trước khi kết thúc chu kỳ định thời trong kiểu đơn ổn. Dòng ngõ vào chân khởi hành là khoảng 0,5µA. + Chân 3 (Đầu ra_Output) Chân đầu ra của 555 di chuyển đến một mức cao là 1,7V thấp hơn nguồn cung cấp khi chu kỳ định thời bắt đầu. Ngõ ra trở lại ở một mức thấp gần 0 ở cuối chu kỳ. Dòng tối đa từ ngõ ra vào khoảng 200mA. + Chân 4 (Chân khởi động lại – Reset) Một mức logic thấp trên chân này sẽ khởi động lại thời gian và đưa ngõ ra trở về trạng thái thấp. Nó thì thường được nối với nguồn dương nếu không sử dụng. + Chân 5 (Chân điều khiển_Control Voltage) Chân này cho phép thay đổi điện áp khởi hành và điện áp ngưỡng bằng cách cung cấp một điện áp ngoài. Khi 555 thì đang vận hành trong trạng thái không ổn định và dao động. Ngõ vào này có thể được sử dụng để thay đổi hay điều chỉnh tần số ngõ ra. Nếu không sử dụng, ta nên đặt một tụ điện nhỏ từ chân 5 đến đất để tránh sự xuất phát sai hay bất thường khả dĩ từ những tiếng ồn hiệu ứng. + Chân 6 (Chân ngưỡng cửa_Threshold) Chân 6 thì được sử dụng để khởi động lại chốt cửa và gây cho ngõ ra trở về thấp. Sự khởi động lại xuất hiện khi điện áp trên chốt di chuyển từ điện áp dưới 2/3 của nguồn cung cấp đến điện áp trên 2/3 nguồn cung cấp. Hoạt động thì ở mức nhạy cảm và có thể thay đổi chậm giống điện áp chân khởi hành. + Chân 7 (Chân tháo gỡ_Discharge) Chân này là đầu ra thu nhận mở mà pha ngõ ra chính trên chân 3 và có dòng chìm tương tự khả năng. + Chân 8 (V+) Đây là chân cho nguồn + vào cung cấp cho IC 555. Nguồn áp cung cấp có phạm vi nhỏ nhất là 4,5V cho đến cao nhất là 16V. *DIP8 là chân cắm - SOP8 là chân dán. #IC-Precision-Timer-NE555N-Ne555P-HA17555-chính-hãng-TI-Texas-instruments-st--HITACHI-ne555-se555-tlc555cp-lm555j-SE555JG-dip-8-32979-52055-52998-52983-4801-5735-524993-DH557992-DH560142-10970-10960
