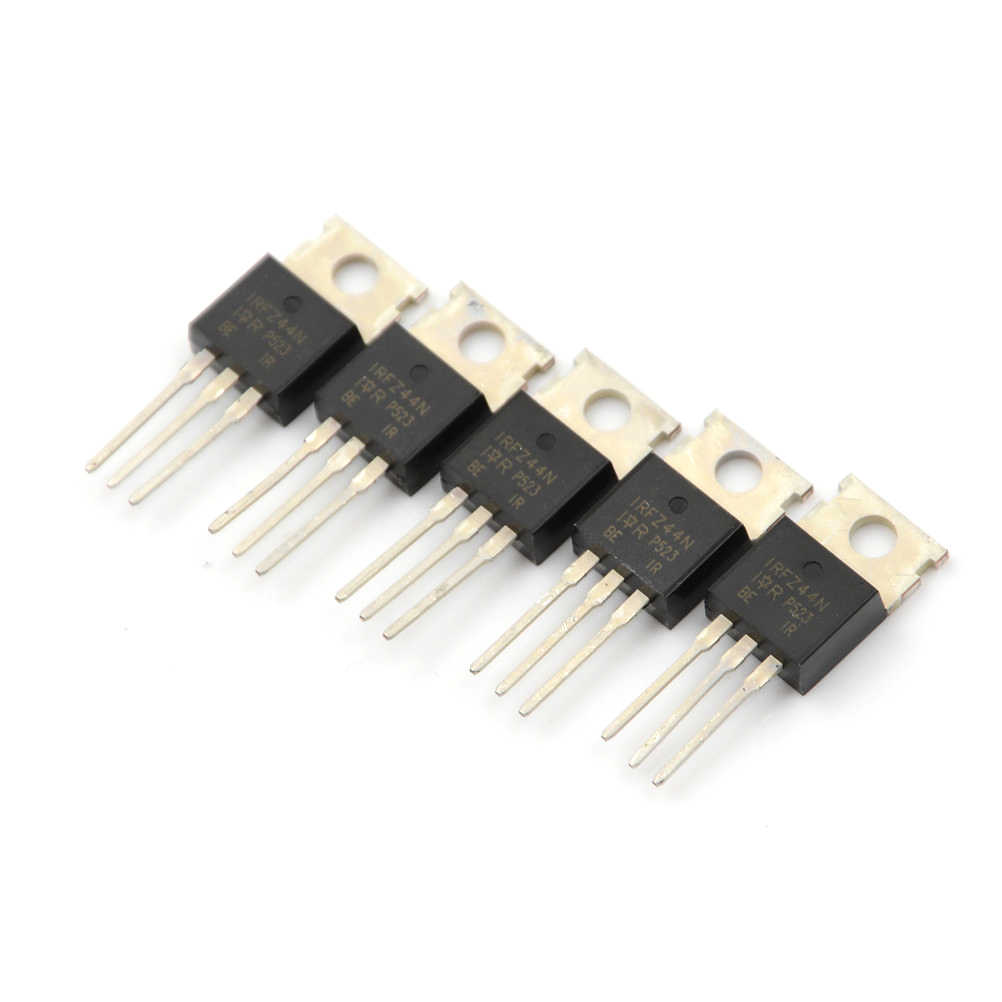

Mosfet IRFZ44N

IRFZ44N là transistor MOSFET được sử dụng rộng rãi trong nhiều ứng dụng mục đích chung. Transistor này sở hữu khả năng chuyển mạch tốc độ cao, lý tưởng để sử dụng trong các ứng dụng mà chuyển mạch tốc độ cao là yêu cầu quan trọng. Nó có khả năng điều khiển tải lên đến 49A và điện áp tải tối đa có thể là 55V. Tuy nhiên, dòng xung đỉnh có thể lên đến 160A. Điện áp ngưỡng tối thiểu cần thiết để transistor này ở trạng thái mở hoàn toàn là 2V đến 4V. Transistor này cũng có thể được sử dụng như một bộ khuếch đại âm thanh hoặc trong các tầng khuếch đại âm thanh. Nó có khả năng cung cấp đầu ra âm thanh tối đa là 94W.

>>> Quý khách hàng cần đặt mua linh kiện vui lòng tham khảo cửa hàng linh kiện điện tử Thủ Đức

Tính năng / Thông số kỹ thuật

Loại gói: TO-220

Loại transistor: Kênh N

Điện áp tối đa từ cực cống đến cực nguồn: 55V

Điện áp tối đa từ cực cổng đến cực nguồn phải là: ± 20V

Dòng xả tối đa liên tục là: 49A

Dòng xả tối đa xung là: 160A

Công suất tiêu tán tối đa là: 94W

Điện áp tối thiểu cần thiết để dẫn điện: 2V đến 4V

Nhiệt độ lưu trữ và hoạt động phải là: -55 đến +170 độ C.

Sơ đồ chân

Hướng IRFZ44N phía trước mặt thì sơ đồ chân theo thứ tự từ trái qua phải lần lượt là chân 1 (chân cổng G), chân 2 (chân máng D), chân 3 (chân nguồn S)
