Module Wifi ESP8266-07

Module Wifi ESP8266 07

Module Wifi ESP8266 ESP-07 là module wifi giá rẻ, được đánh giá cao cho các ứng dụng liên quan đến Internet và Wifi. Module được tích hợp sẳn hai loại anten, dễ dàng giao tiếp và điều khiển bằng tập lênh AT bởi các MCU: Arduino, ARM...

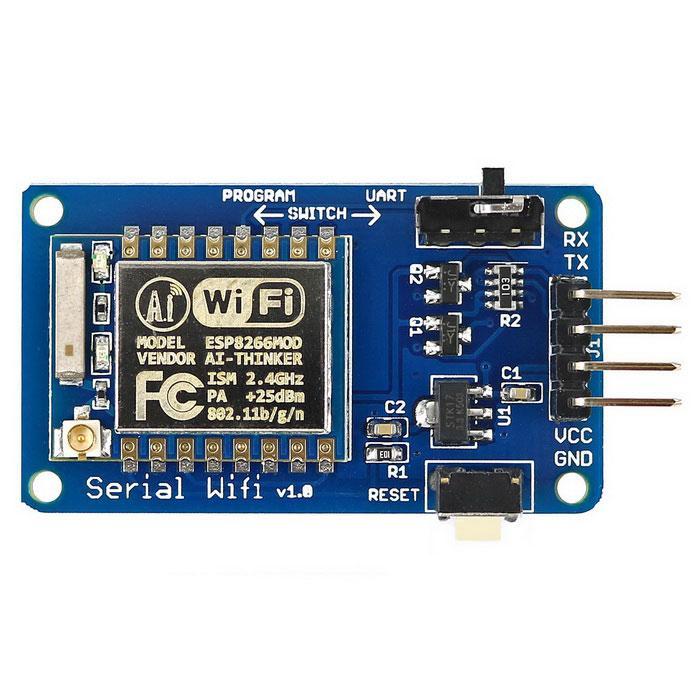

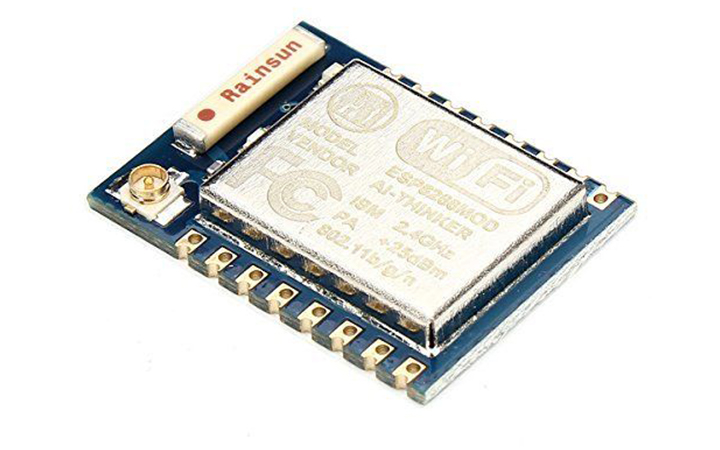

Module Wifi ESP8266-07

Thông Số Kĩ Thuật

• Điện áp hoạt động : 3.3VDC
• MCU Tensilica L106 Ultra-low power 32-bit, hổ trợ RTOS
• Hổ trợ kết nối WiFi 802.11 b/g/n qua chip ESP8266EX với 4MB flash
• Tần số Clock : 80MHz/160MHz
• Các Chân I/O hổ trợ interrupt/pwm/I2C/one-wire
• Nhiệt độ hoạt động : -20°C đến 85°C
• Wifi direct (P2P), soft-AP
• Tích hợp giao thức TCP/IP stack
• Công suất đầu ra 19.5 dBm ở chế độ 802.11b
• Khoảng cách giữa 2 chân: 2mm

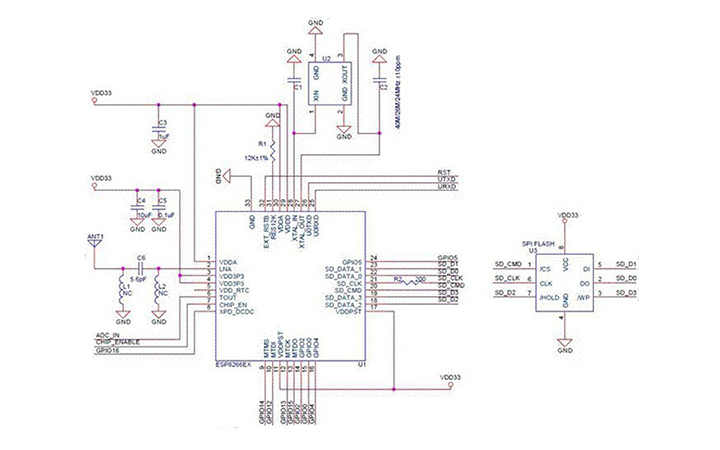

Sơ Đồ Module Wifi ESP8266-07

Lưu Ý Khi Sử Dụng Module Wifi

• ESP-07 cũng được điều khiển bằng tập lệnh AT thông qua cổng UART
• Tốc độ Baudrate mặc định của module wifi là 115200bps
• Mỗi câu lệnh phải kết thúc bằng 2 kí tự kết thúc CR(r) và xuống dòng LF(n)
• Module có khả năng lưu lại thông tin cấu hình sau mỗi lần cài đặt

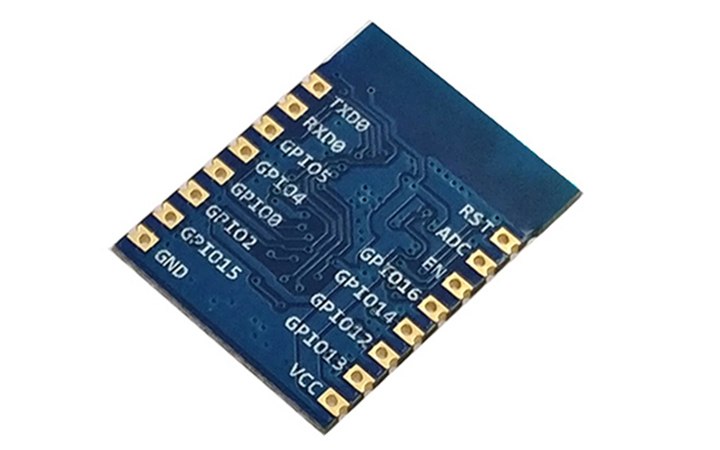

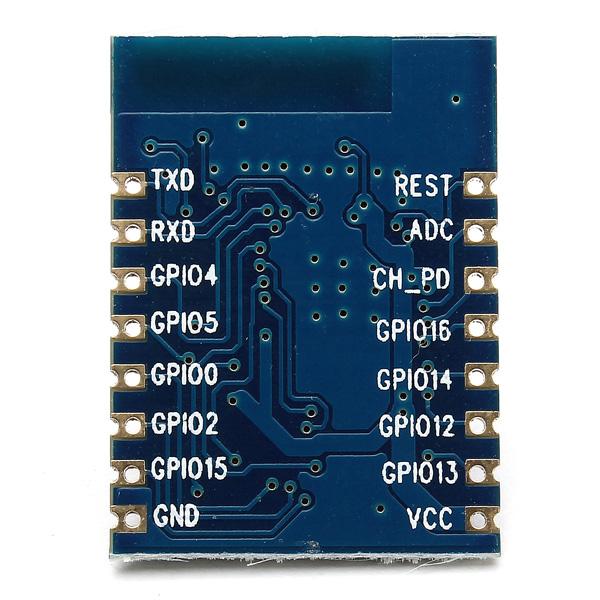

Mặt Dưới Module Wifi ESP8266-07

Hướng Dẫn Test Module

Bước 1: Bật nguồn cấp 3.3V cho Module

Bước 2: Cắm Module USB to UART vào cổng USB của máy tính

Bước 3: Bật phần mềm Hercules, chọn cổng COM tương ứng của module USB to UART, chọn tốc độ baud là 115200, và click vào Open để mở cổng

Bước 4: Đánh các lệnh AT mong muốn (kêt thúc bởi ) gửi đến module

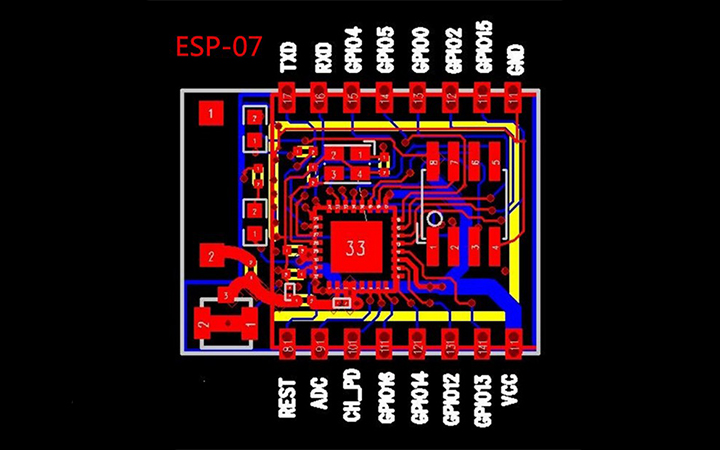

Sơ Đồ Module Wifi ESP8266-07

MỘT SỐ CHẾ ĐỘ HOẠT ĐỘNG CỦA MODULE ESP - 07

	Chế độ Station - Module ESP-07 là Server
Lệnh AT	Chú thích
AT+RST	Reset module
AT+CWMODE=1	Chế độ Station
AT+CIPMUX=1	Cho phép nhiều Client kết nối đến Server (ESP-07)
AT+CWJAP="SSID","Password"	SSID: là tên wifi muốn kết nối đến Password: là mật khẩu của wifi đó Ví dụ: AT+CWJAP="CXT","0123456789"
AT+CIPSERVER=,	=1/0 để mở/đóng Server (ESP-07) Cổng kết nối của Server (ESP-07) Ví dụ đặt Server (ESP-07) ở port 8888 AT+CIPSERVER=1,8888

	Chế độ Station - Module ESP-07 là Client
Lệnh AT	Chú thích
AT+RST	Reset module
AT+CWMODE=1	Chế độ Station
AT+CIPMUX=1	Cho phép nhiều Client kết nối đến Server (ESP-07)
AT+CWJAP="SSID","Password"	SSID: là tên wifi muốn kết nối đến Password: là mật khẩu của wifi đó Ví dụ: AT+CWJAP="CXT","0123456789"
AT+CIPSTART=,,, ,	(0-4) Là kênh kết nối, tối đa là 5 kênh Là giao thức kết nối (TCP,UDP) Là địa chỉ IP của Server Là port của Server. Ví dụ kết nối đến server 192.168.1.103 ở port 9999 ở kênh 4,giao thức TCP: AT+CIPSTART=4,"TCP", "192.168.1.103",9999
AT+CIPSEND=,	kênh kết nối là độ dài dữ liệu Ví dụ: Gửi chuỗi “Hello” đến server: AT+CIPSEND=4,5 Hello
