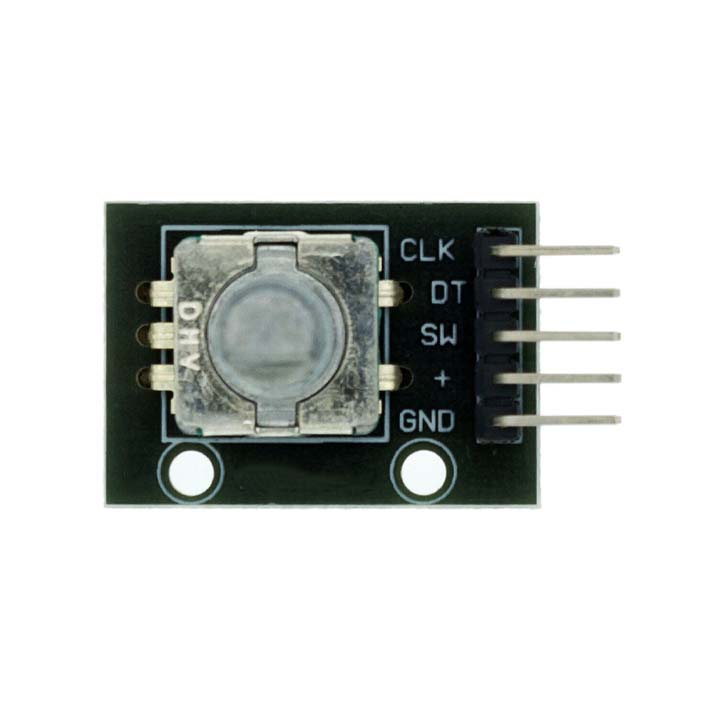

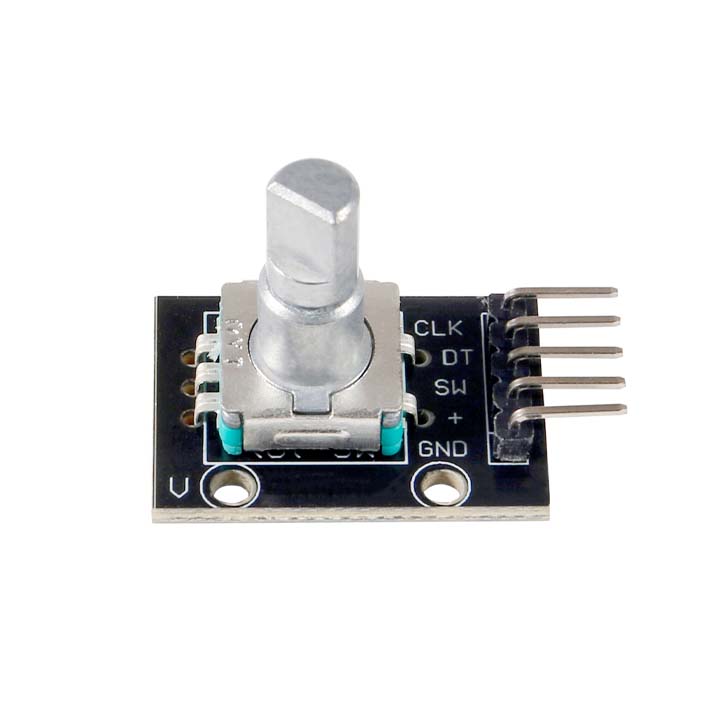

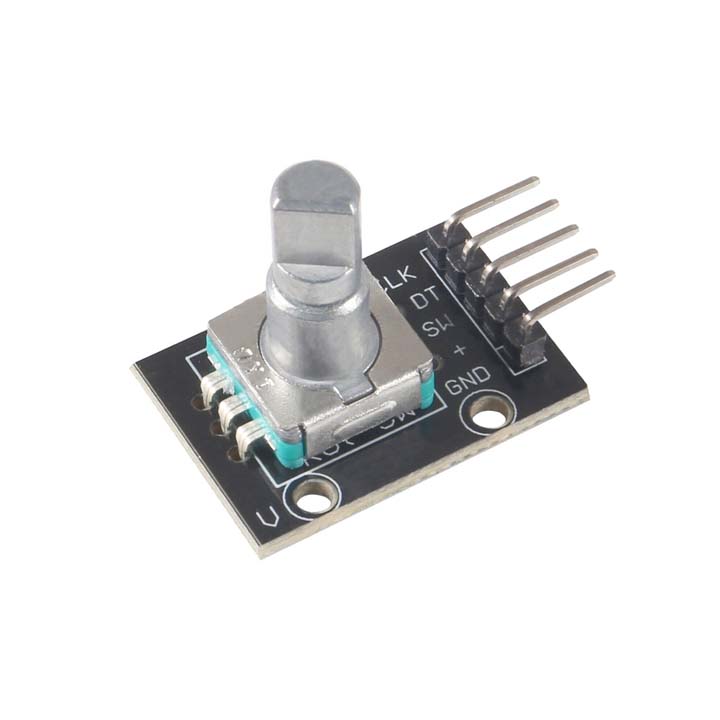

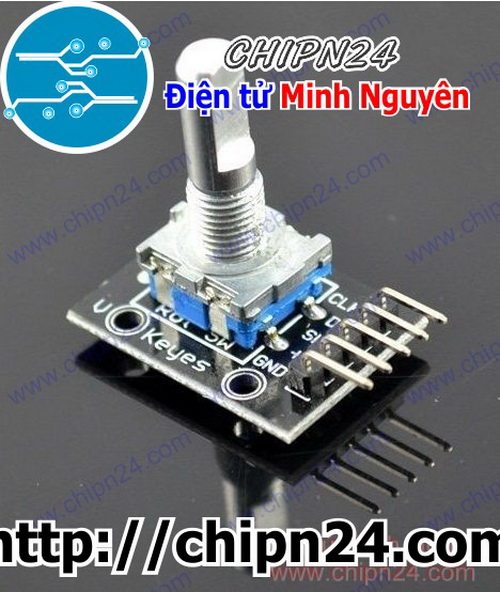

Module Volume Xoay Rotary Encoder

Thông Số Kỹ Thuật:

- Điện áp hoạt động: 3V – 5V.

- Độ phân giải: 20 xung/vòng.

- Các chân tín hiệu:

+ : Chân cấp nguồn 3~5VDC.

GND: chân cấp nguồn âm 0 VDC.

CLK: ngõ ra phase A.

DT:  ngõ ra phase B.

SW:  ngõ ra on/off.

Công Dụng:

- Mạch Volume xoay Rotary Encoder 360 độ không giới hạn số vòng quay, encoder đưa ra 2 xung vuông 90 độ gọi là 2 phase A và B, xung từ encoder đưa ra có thể dùng để nhận biết chiều quay, tốc độ quay, vị trí, module cung cấp 2 ngõ ra cho 2 phase và 1 ngõ ra dạng nút nhấn.

- Encoder module KY-040 trông giống 1 module biến trở nhưng có ngõ ra dạng xung số. Bằng việc xoay núm vặn, ngõ ra xung của 2 kênh sẽ thay đổi với 1 độ lệch pha xác định (90độ) giúp phân biệt được chiều xoay.

- Đếm số lượng xung ngõ ra sẽ cho biết vị trí góc xoay, vị trí này là không giới hạn. Đồng thời module cũng cung cấp 1 nút nhấn có thể được lập trình để trở thành 1 nút reset giá trị đếm.
