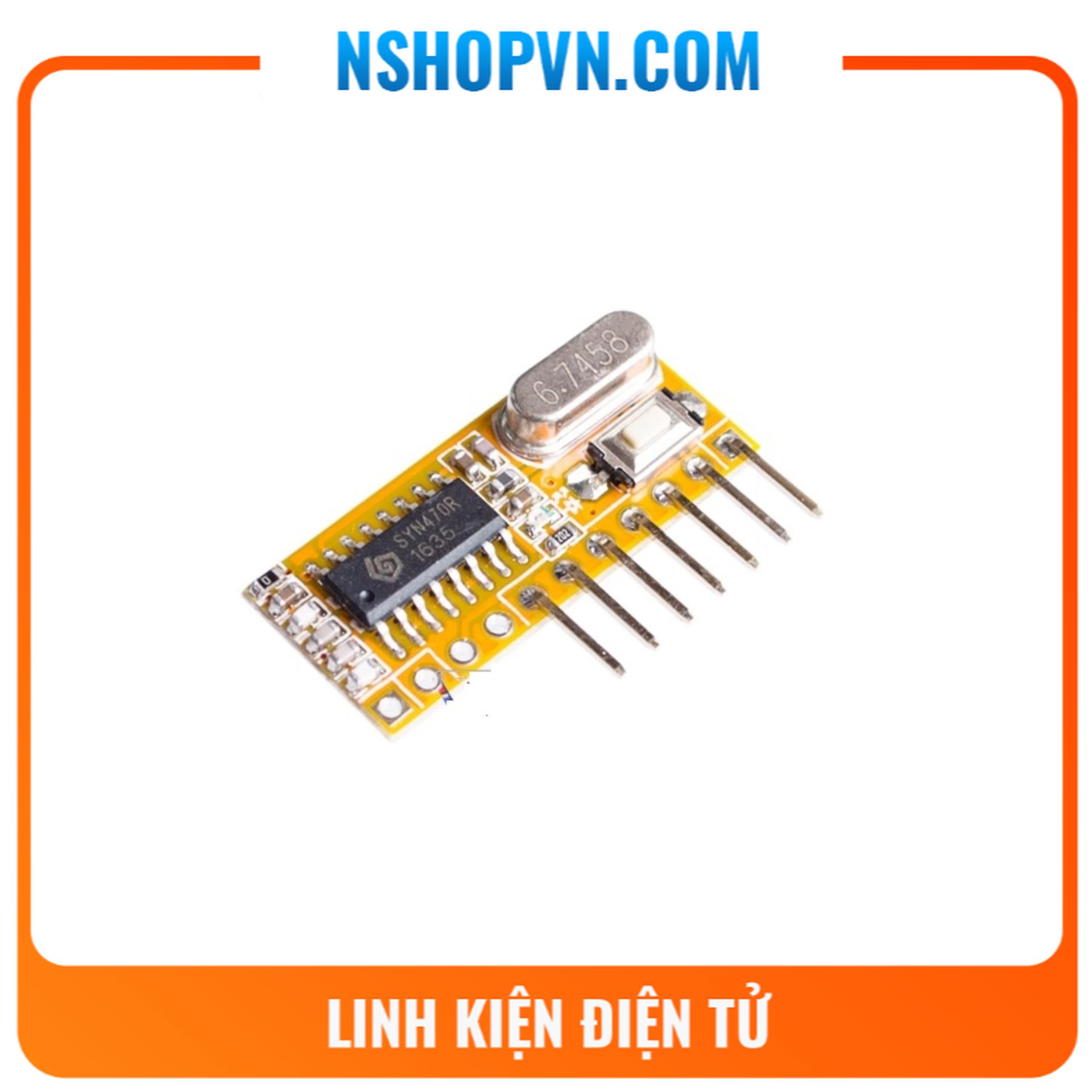

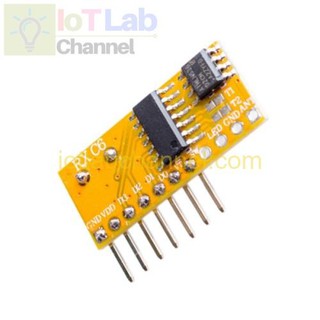

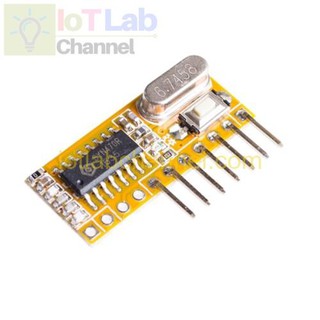

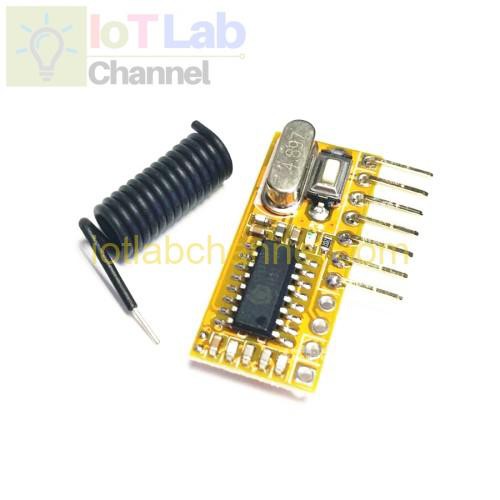

Module thu RF RXC6 433Mhz học lệnh

Module thu RF RXC6 433Mhz học lệnh. Dùng để học lệnh từ các remote RF có tần số hoạt động 433MHz. Học được mã từ các IC phát thông dụng như 2260, 2262, 2240 và 1527. Ngõ ra có thể chọn chế độ nhấn giữ hoặc nhấn nhả. Module thu RF RXC6 433Mhz học lệnh ứng dụng làm thiết bị mở cửa, báo động, khoá xe, bật tắt bơm nước, đèn… 1. Thông số kĩ thuật Điện áp hoạt động: 3.3 – 5VDC Dòng tiêu thụ: 2.5 – 2.8mA Tần số hoạt động: 433MHz Độ nhạy: -110dBm Kích thước: 28 x 12.5 x 5mm 2. Tham khảo Thứ tự chân ANT: Anten GND: Chân nguồn âm cho LED LED: Chân nguồn dương cho LED SW: Chân gắn nút nhấn VT: Chân báo có tín hiệu D0-D3 : Chân data VDD: Chân cấp nguồn dương GND : Chân cấp nguồn âm 3. Hướng dẫn sử dụng: T1 và T2 để trống: chế độ nhấn nhả T1 để trống và T2 nối mass: chế độ nhấn giữ T1 nối mass và T2 để trống: chế độ chỉ một ngõ ra Cách học phím mới Nhấn và giữ nút học trên module 2s đến khi LED chớp1 lần thì thả ra Nhấn phím muốn học trên remote đến khi đèn LED chớp 4 lần. Đã học phím mới. Chỉ cần học 1 lệnh bất kì của remote, các phím còn lại sẽ tự nhận. Cách xoá nút Nhấn và giữ nút học trên module 2s đến khi LED sáng lần thì thả ra Nhấn và giữ nút lần thứ 2 trong 8s. Đến khi LED tắt là đã xoá thành công. Khi xóa sẽ xóa toàn bộ các phím của remote
