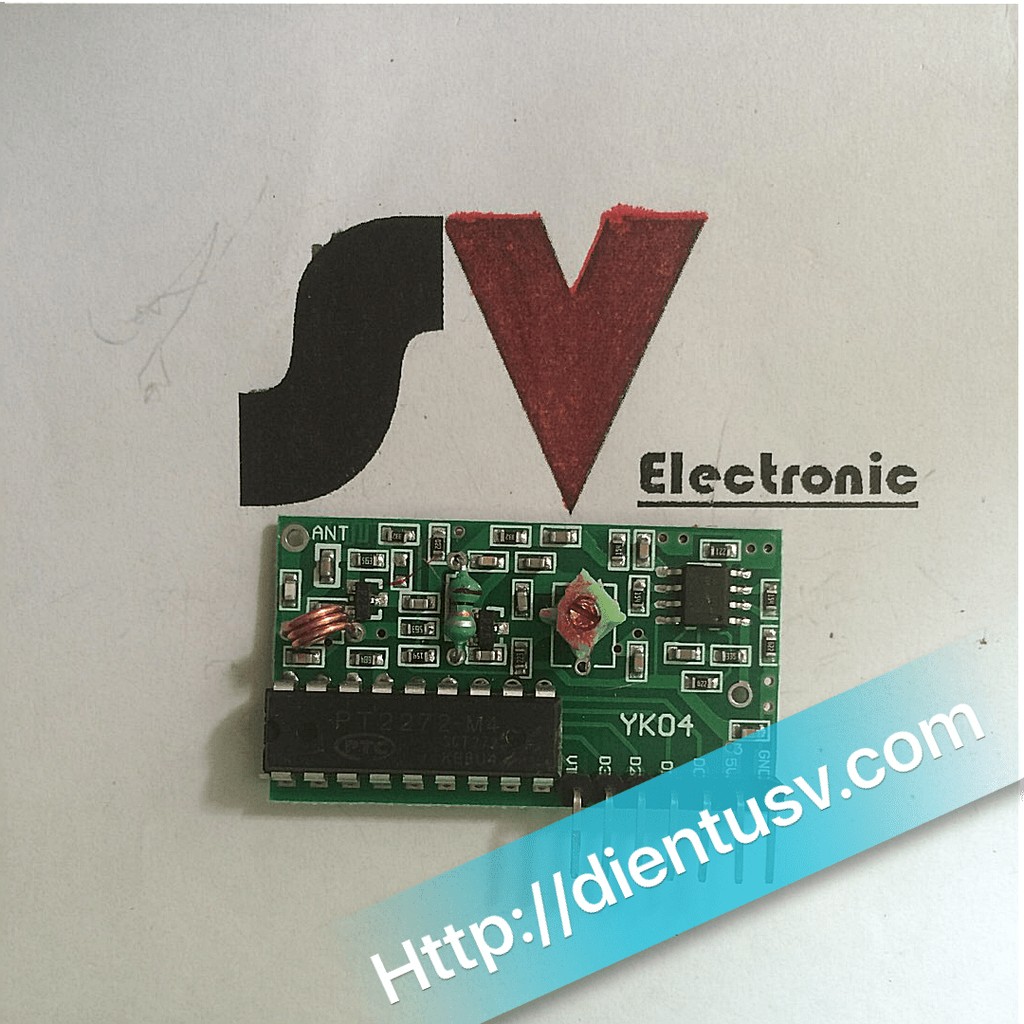

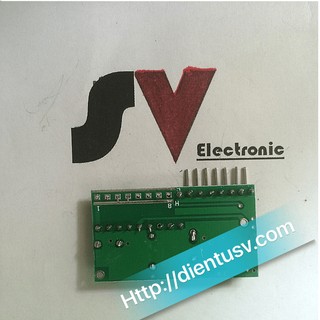

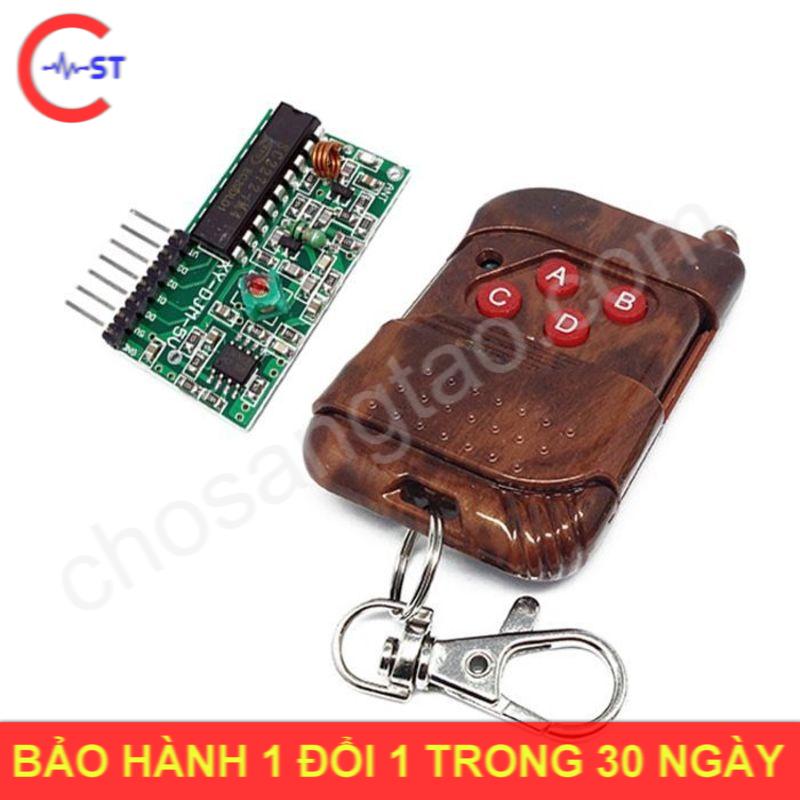

Module thu RF 4 kênh PT2262/2272 M4

Bộ thu RF433 PT2272 M4 - Điện áp hoạt động 5V; - I <4.5mA; - Giải mã PT2272-M4; - Trở dao động: 820K; -Tần số thu: 433 Mhz; - Anten dài: 23CM; - Chân nguồn: Vcc(+5V); GND - Chân VT (Valid Transmission): Chân báo tín hiệu khi nhận dữ liệu (ở trạng thái chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu) - Tín hiệu ra: VT,D3,D2,D1,D0,+5V,GND Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1 Lưu ý: - Nguồn sử dụng tốt nhất cho RF: Nguồn biến áp, nguồn Acqui, Nguồn Pin,... không nên sử dụng nguồn xung (Nguồn tổ ong) gây nhiễu cho thiết bị - Ý nghĩa của module T4, M4, L4 + T4 ( PT2272-T4) (Latch): Dữ liệu được truyền đến và chốt lại. VD: Dữ liệu lần đầu đưa DO lên 1 và được giữ trạng thái 1. Trở về 0 khi dữ liệu được đưa vào lần hai. + M4 ( PT2272-M4) ( Momentary): Dữ liệu được truyền đến và trở về trạng thái ban đầu khi không còn tín hiệu. + L4 ( PT2274-L4) ( Latch): Cũng giống như T4, chỉ khác khi trở về 0
