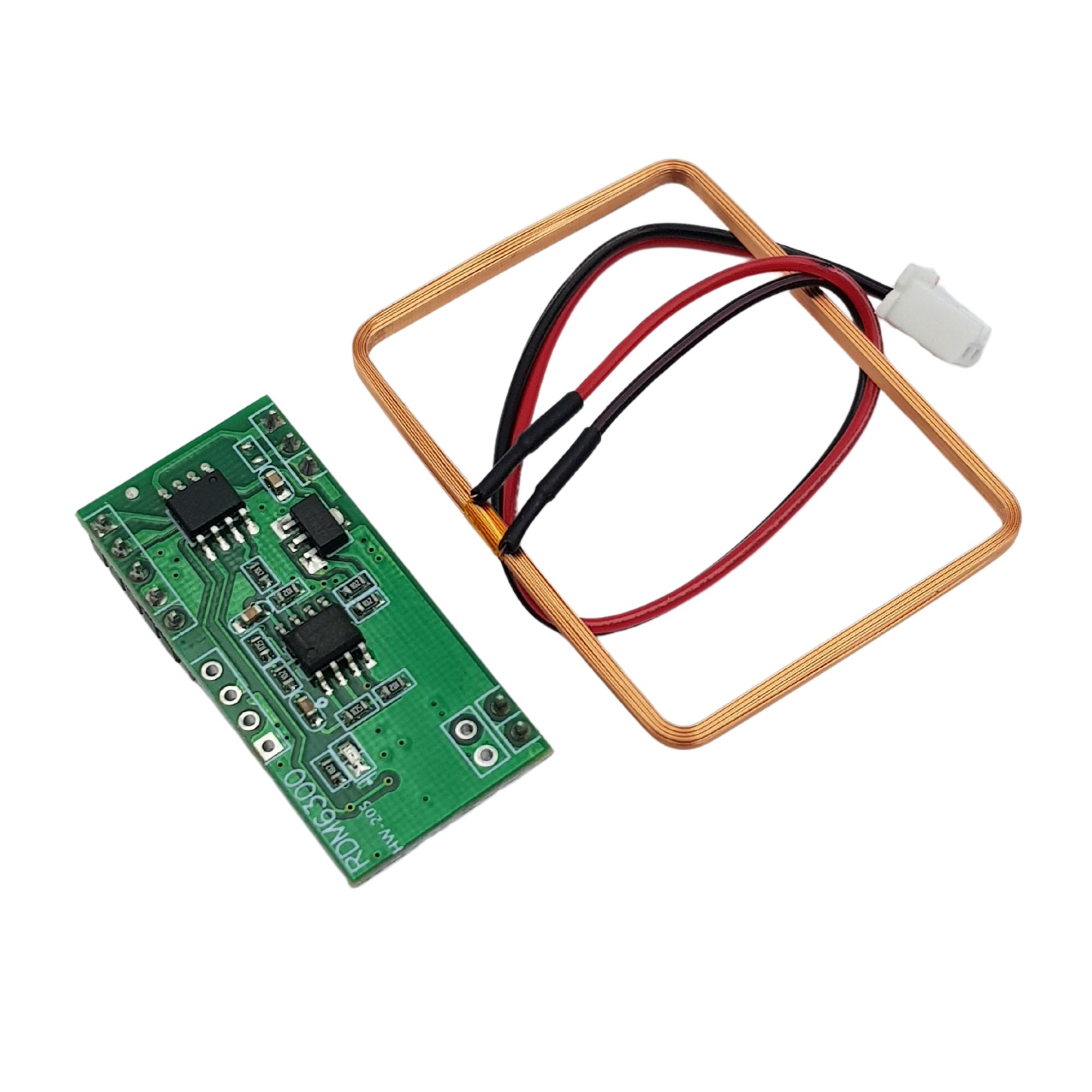

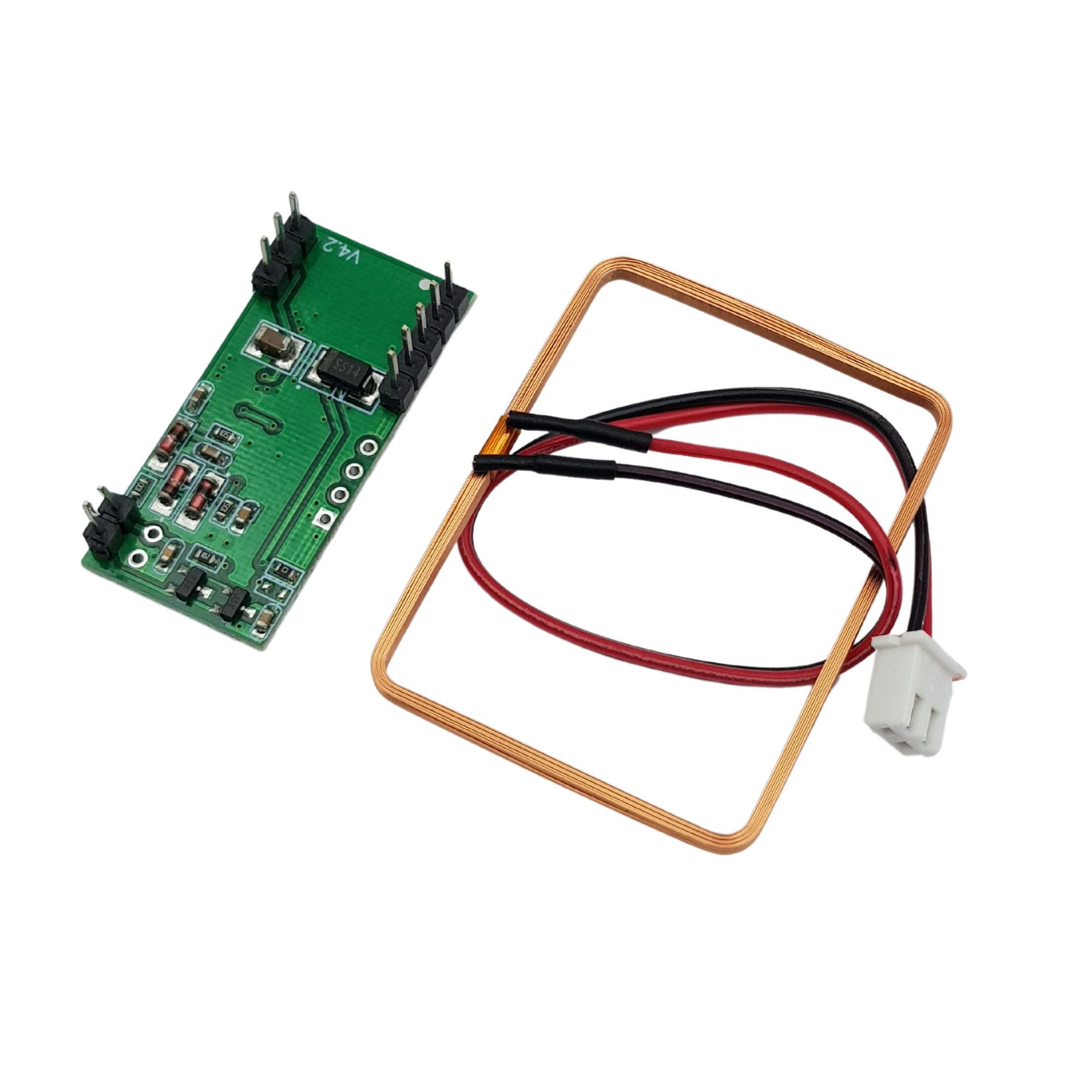

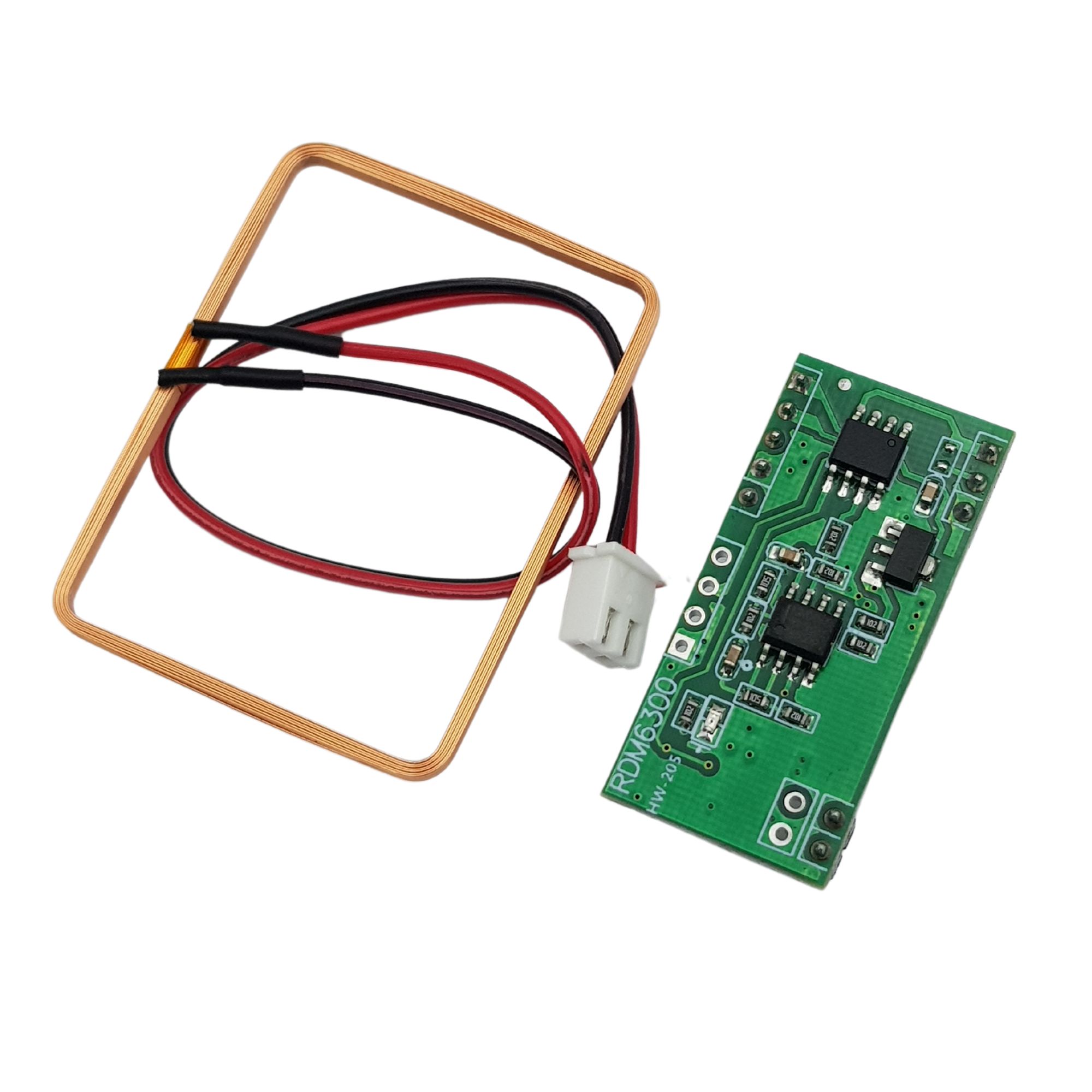

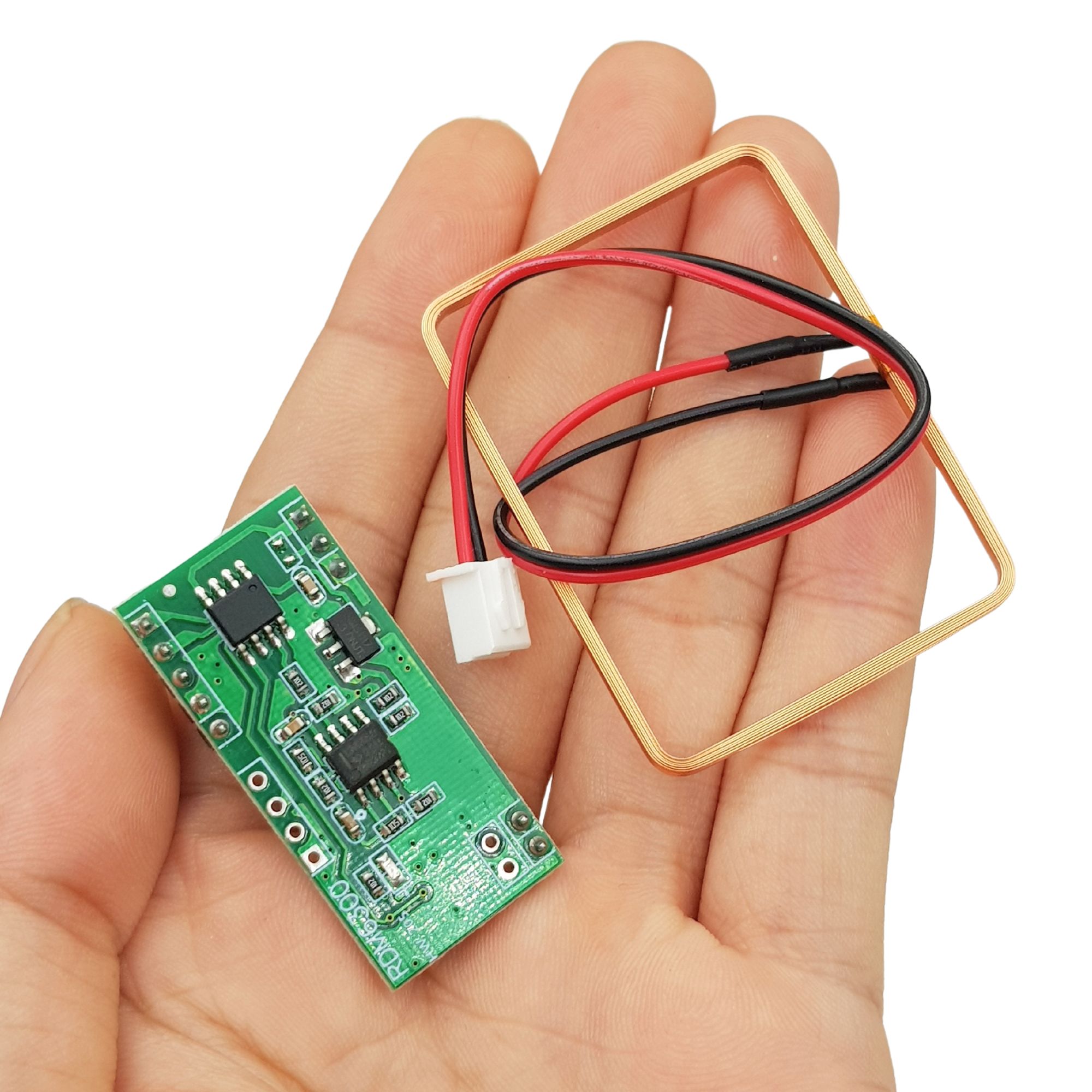

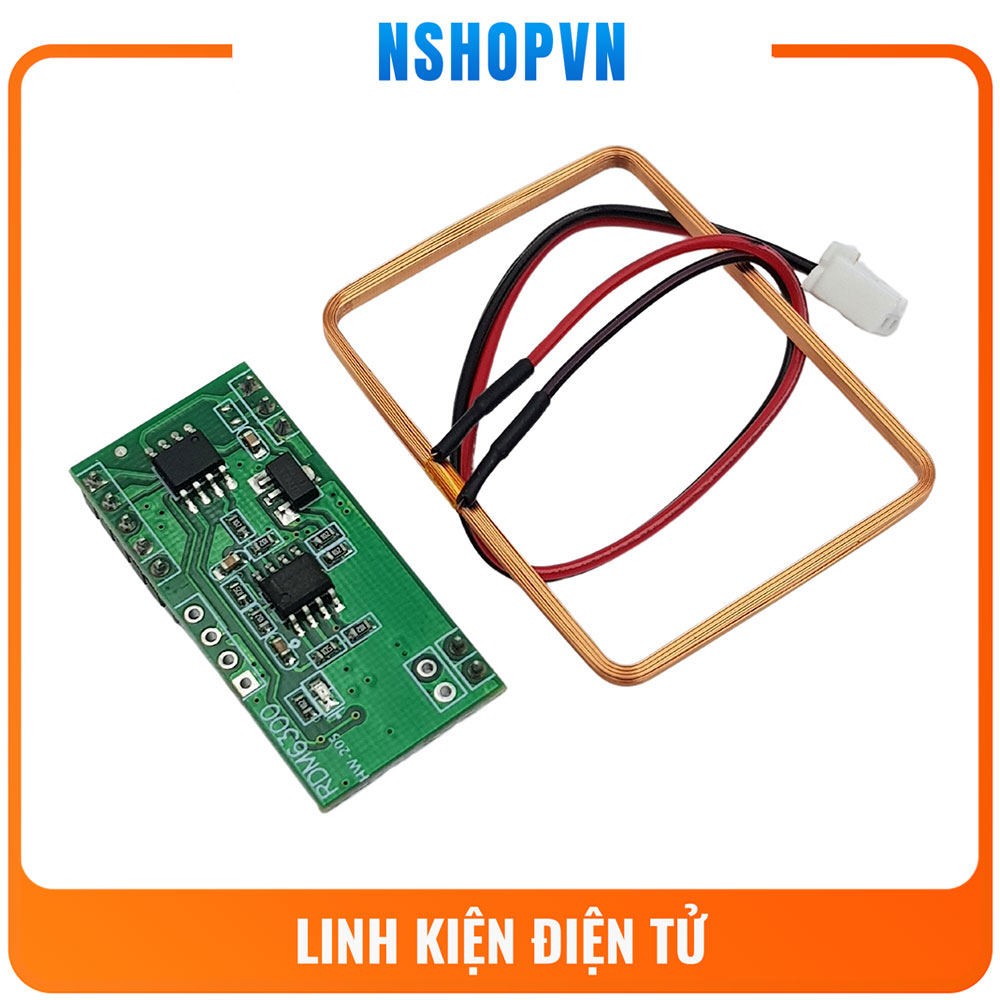

Module thu phát RFID RDM6300 RF 125kHz UART nối tiếp đầu ra

Module thu phát RFID RDM6300 RF 125kHz UART được thiết kế nhỏ gọn và có kèm theo anten RFID, mạch truyền nhận qua chuẩn giao tiếp UART với thông số Baudrate cố định là: 9600, N, 8, 1. Mã RFID trả ra sẽ là mã ASCII gồm 10 chữ số nên các bạn nhớ lưu ý chọn bảng mã này để thấy được mã thẻ chính xác.

Thông số kỹ thuật:

• Điện áp hoạt động: 5VDC
• Tần số: 125Khz
• Tốc độ truyền: 9600
• Loại giao tiếp: Định dạng RS232 TTL
• Dòng điện làm việc: <50mA
• Khoảng cách phát hiện: 20~50mm (tùy thuộc vào anten, thẻ và môi trường xung quanh)
• Nhiệt độ hoạt động: -10 ~ 70 độ C
• Nhiệt độ bảo quản: -20 ~ 80 độ C
• Kích thước cuộn dây: 46 x 32 x 3mm

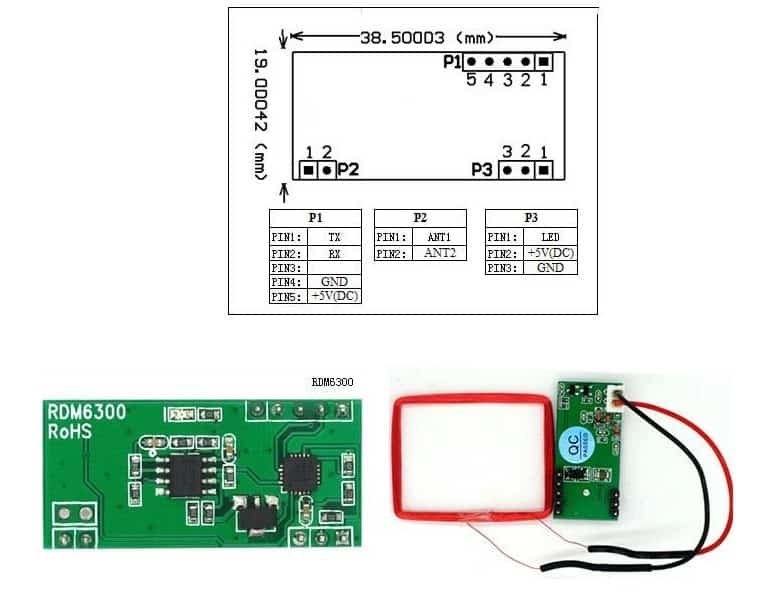

• Kích thước module: 38.5 x 19 x 9mm
• Trọng lượng: 10g

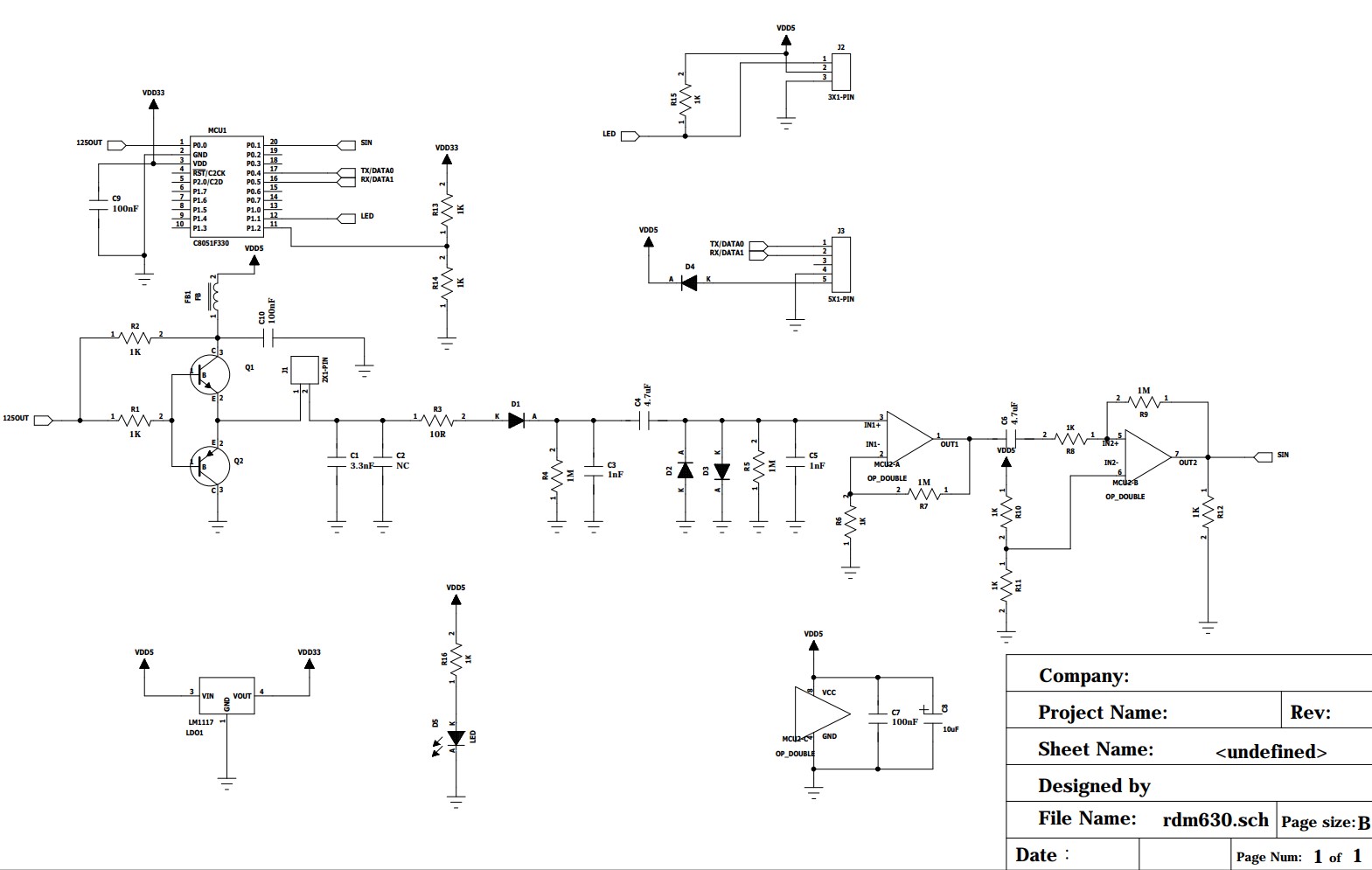

Sơ đồ mạch:

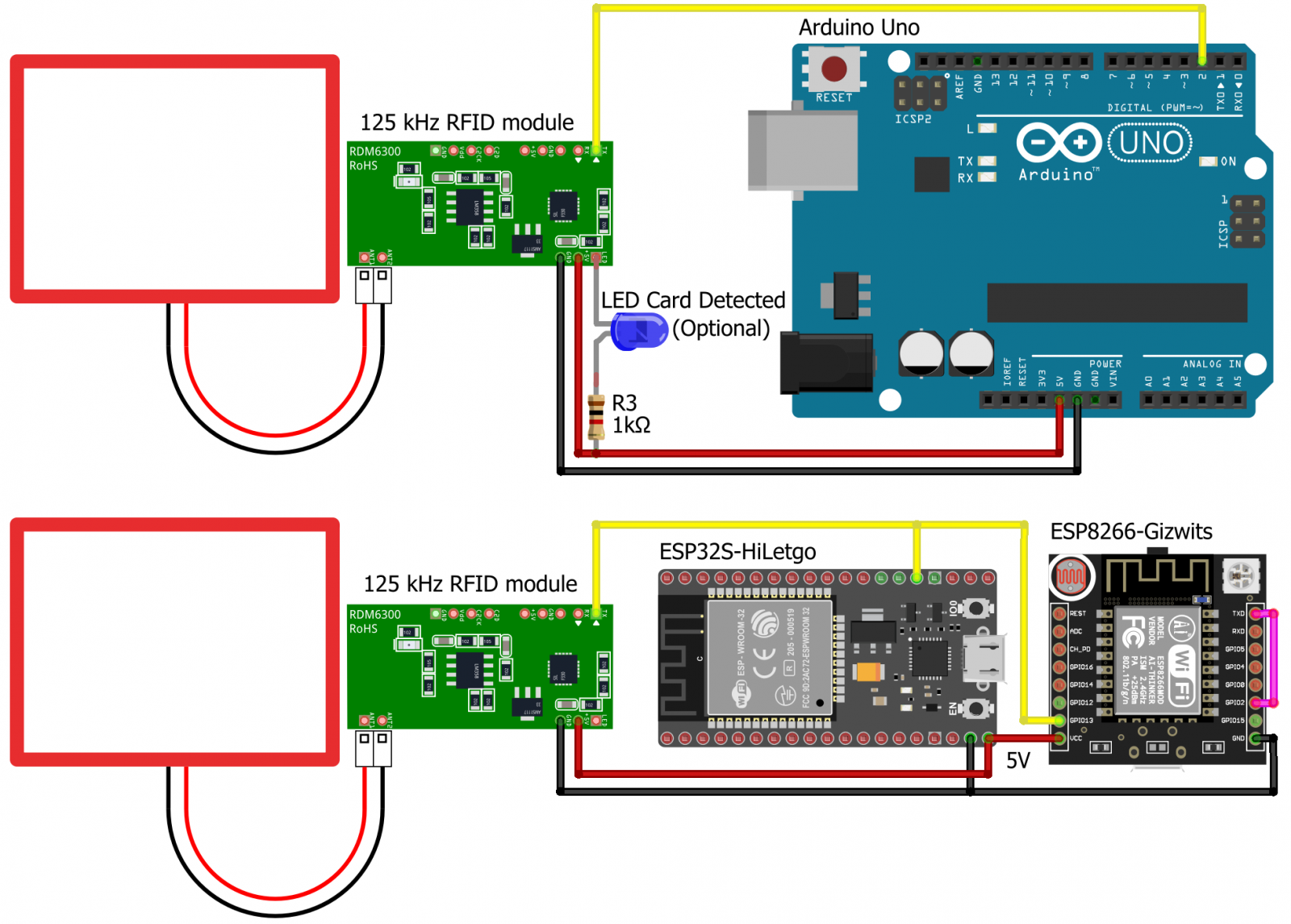

SƠ ĐỒ KẾT NỐI THAM KHẢO:
