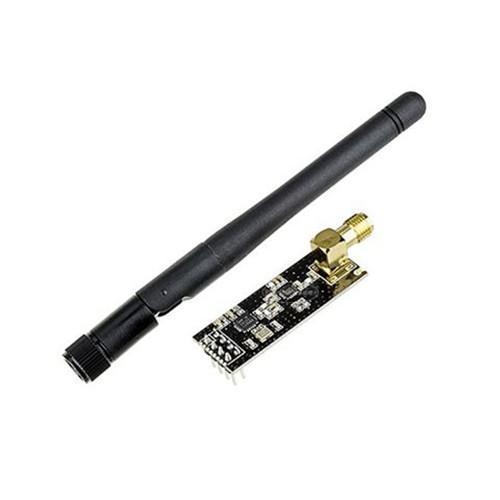

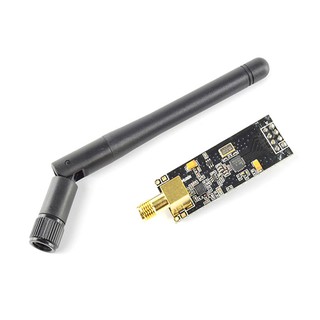

Module thu phát không dây NRF24L01 + Anten

Module NRF24L01 + PA + LNA 1000M - nRF24L01p (nRF24L01 +) với PA và LNA là linh kiện điện tử tương ứng với nRF24L01 + (nRF24L01p), và có cùng một giao diện. Ngoại trừ việc thêm một bộ khuếch đại công suất (PA) mạch và Low Noise Amplifier (LNA) mạch, mà có thể truyền tải khoảng cách xa hơn và hoạt động ổn định hơn cho ngành công nghiệp cơ bản. Sau khi được khuếch đại bởi PA và LNA làm tăng hiệu quả giao tiếp lên rất nhiều. Khoảng cách truyền đạt 1.000 mét với 2dB Antenna tại 250 kbps tốc độ dữ liệu về khu vực mở. - Khoảng cách thu phát khoảng 100m (với điều kiện trống trải), khoảng 30-50m (trong nhà). Với một số phiên bản đặc biệt ví dụ như loại NRF24L01+ thì khoảng cách có thể lên tới 1km. Khá thích hợp cho các bộ điều khiển cầm tay. - Có anten sẵn trên bảng mạch - Có khả năng truyền tín hiệu 2 chiều. Tức là một module vừa có thể là transmitter vừa có thể là receiver. Thông số kỹ thuật - Mạch hoạt động giải tần 2.4G - Có 126 kênh truyền nhận dữ liệu - Công suất phát: 0, -6, -12, -18 dBm - Khi dùng mạch để thu có bộ lọc nhiễu tại đầu thu và khuếch đạibị ảnh hưởng bởi nhiễu thấp - PA là linh kiện điện tử tương ứng với nRF24L01 - LNA là linh kiện điện tử tương ứng với nRF24L01p - Nguồn mạch hoạt động:1.9 ~ 3.6 nên sử dụng 3.3 - Các chân I/O: hoạt động được 0 ~5 V - Giao tiếp mạch sử dụng:4 chân ISP - Tốc độ tối đa: 8MBps - 3 – 32 bytes trên một khung truyền nhận Tốc độ dữ liệu truyền cao: 250kbps, 1 và 2Mbps. - Đầu phát: 11.3mA tại 0dBm đầu ra. - Đầu thu: Bổ sung Fast AGC để cải thiện dải động. - Đầu thu: Tích hợp bộ lọc kênh. - Kích thước nhỏ: 16.5mm * 45.5mm.
