MODULE THU PHÁT BLUETOOTH HC-06

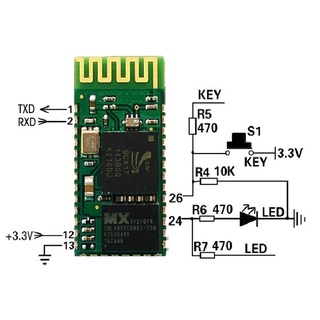

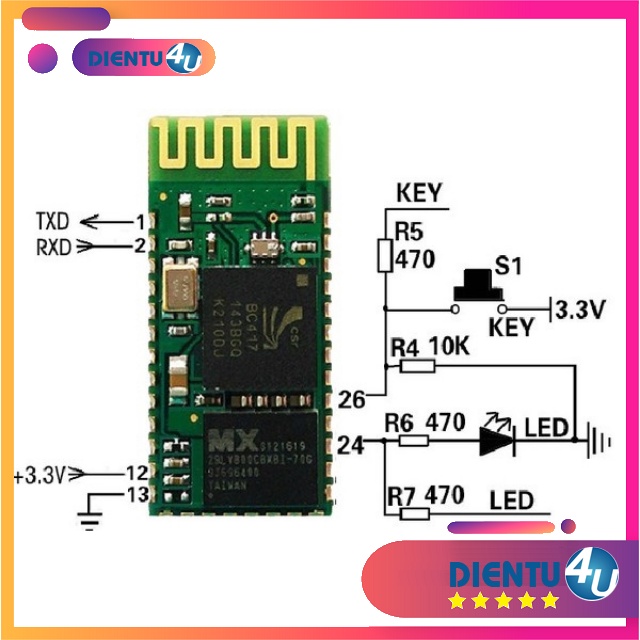

MODULE THU PHÁT BLUETOOTH HC-06 Module thu phát Bluetooth HC-06 chưa ra chân (slave) Module Bluetooth HC-06 chưa ra chân giúp bạn có thể dễ dàng add vào các thiết kế của mình giúp board trở nên gọn đẹp hơn, module được thiết kế để hoạt động ở mức điện áp 3.3V . Khi kết nối với máy tính, HC-06 được sử dụng như 1 cổng COM ảo, việc truyền nhận với COM ảo sẽ giống như truyền nhận dữ liệu trực tiếp với UART trên module. * Lưu ý:là khi thay đổi Baudrate cho COM ảo không làm thay đổi baudrate của UART, baudrate UART chỉ có thể thay đổi bằng AT command trên module. Module HC-06 được setup mặc định là Slave không thể thay đổi được nên chỉ có thể giao tiếp với các thiết bị bluetooth ở dạng master như Smart phone, HC-05 master,... hai module bluetooth được set là Slave không thể giao tiếp với nhau. Thông số kỹ thuật: - Sử dụng CSR mainstream bluetooth chip, bluetooth V2.0 protocol standards. - Điện thế hoạt động của UART 3.3 - 5V. - Dòng điện khi hoạt động: khi Pairing 30 mA, sau khi pairing hoạt động truyền nhận bình thường 8 mA - Baudrate UART có thể chọn được: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 - Kích thước của module chính: 28 mm x 15 mm x 2.35 mm - Dải tần sóng hoạt động: 2.4GHz - Nhiệt độ lưu trữ:-40 to 85o C - Modulation:GFSK(Gaussian Frequency Shift Keying) - Emission power:=4dBm, Class 2 - Sensitivity:=-84dBm at 0.1% BER - Speed: Asynchronous:2.1Mbps(Max) / 160 kbps, Synchronous: 1Mbps/1Mbps - Security:Authentication and encryption - Profiles:Bluetooth serial port - Nguồn cung cấp: +3.3VDC 50mA - Nhiệt độ hoạt động: -20 ~ +75 Centigrade - Kích thước: 26.9mm x 13mm x 2.2 mm Thiết lập mặc định: - Baud rate: 9600, N, 8, 1. - Pairing code: 1234.
